Кабельный наконечник под опрессовку для герметичного оконцевания многожильных проводов
Описание

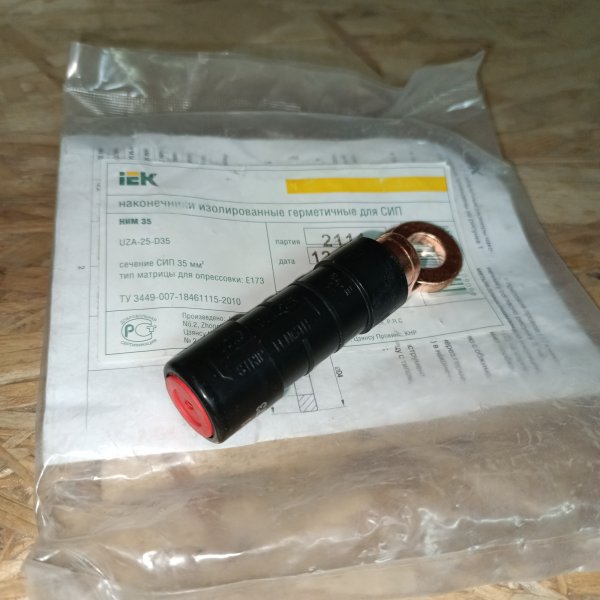

Кабельный наконечник под опрессовку для герметичного оконцевания многожильных проводов UZA-25-D35
Применяется в работе с алюминивыми и медными проводами. Каждому сечению соответствует определенный цвет герметизирующего кольца. Материалом изоляции служит полимер, обеспечивающий защиту к ультрафиолету и погодным условиям.
Благодаря содержанию контактной смазки внутри полости алюминевой части, предохраняет поверхность металла от окисления, снижает контактное сопротивление что приводит к значительному снижению потерь электроэнергии.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр.
- Диапазон рабочих температур: от -60 до +80 °C
- Напряжение: 1000 В
- Диапазон сечений: 35 мм2
Характеристики
| Изоляция | Да |
| Минимальное сечение кабеля | 35 мм2 |
| Тип разъема | НИМ |
| Диаметр отверстия наконечника | М14 |
| Вид наконечника | Кольцо |
| Бренд | IEK |
| Максимальное сечение кабеля | 35 мм2 |
| Материал кабеля | Алюминий |
Классификация ETIM
ETIMОбзор от AI
С герметичными соединениями на СИП всегда одна история: либо сделал аккуратно и забыл на годы, либо через сезон начинаются «плавающие» контакты и потемневшая жила. Изолированный наконечник IEK НИМ 35 (CPTAU 35) как раз про первый вариант — нормальная оконцевка жилы СИП с закрытой конструкцией, когда влага и воздух не гуляют по месту обжима.
Чаще всего такие наконечники ставят на вводах в щиты, на ответвлениях и в местах, где СИП нужно корректно завести на клемму, автомат, рубильник или на болтовое соединение через соответствующий вывод. Особенно выручает на улице и в неотапливаемых помещениях: там, где обычная «голая» оконцевка быстро показывает все слабые места монтажа.
Ключевые характеристики, на которые стоит опираться:
- Тип: наконечник изолированный, герметичный
- Модель/серия: НИМ 35 (CPTAU 35)
- Назначение: для провода СИП
- Бренд: IEK
- Артикул производителя: UZA-25-D35
По конструкции смысл простой: изоляция и герметизация закрывают место разделки и обжима, поэтому не нужно «колхозить» сверху термоусадку в несколько слоев и надеяться, что она переживет зиму. Монтаж получается аккуратнее, а главное — предсказуемее по результату: меньше шанс, что в контактной зоне появится окисление из-за влаги или конденсата.
Защищает наконечник именно уязвимое место — переход «жила–контакт». Когда соединение герметичное, в контактную область не попадает вода и меньше доступа кислорода. Это напрямую влияет на стабильность сопротивления в месте обжима и на нагрев под нагрузкой: при нормальном обжиме контакт остается плотным, а соединение не начинает «дышать» со временем.
Почему его берут в работу: экономит время на доводке соединения (не нужно дополнительно изолировать), внешний вид монтажа получается аккуратный, и самое важное — это спокойствие за узел на улице: меньше причин для окисления и последующего перегрева на переходе.
Рекомендации по применению: подбирайте наконечник строго под сечение и тип СИП, используйте пресс-клещи с подходящей матрицей и не обжимайте «чем попало» — герметичность и надежность здесь начинаются с правильного инструмента. Перед обжимом делайте разделку жилы аккуратно, без надрезов проволок/секторов, и после монтажа проверьте затяжку в клемме или болтовом соединении через некоторое время эксплуатации, как и с любым силовым вводом.
