Зажим анкерный ИЭК ЗАС 4х16-50/14400 (HEL-5506) для провода СИП - купить UZA-14-D16-D50-14400 в Москве и РФ.

Артикул:

UZA-14-D16-D50-14400

Производитель: IEK (ИЭК)

Анкерный клиновой зажим-держатель для монтажа провода СИП к столбу или к дому

Описание

Анкерный клиновой зажим-держатель для монтажа провода СИП к столбу или к дому UZA-14-D16-D50-14400

Зажимы анкерные серии ЗАС предназначены для закрепления самонесущих изолированных проводов с двумя, тремя или четырьмя жилами напряжением до 1 кВ на крюках и кронштейнах.

Сечение удерживаемых СИП: 16-50 мм²

Вес: 0,136 кг

Номин напряжение: 1000 В

Климатическое исполнение: УХЛ1

Температура эксплуатации: -60 до 70 °C

Зажимной диаметр кабеля: 7,2-11,3 мм

Количество кабелей: 2 или 4

Материал: Сталь/Пластик

Макс растягивающая нагрузка: 14400 Н

Мин разрушающая нагрузка: 14,4 кН

Классификация ETIM

ETIM

Диаметр натяжного/несущего троса7.2...11.3 мм

Количество кабелей4

МатериалСталь/Пластик

Макс. растягивающая нагрузка14400 Н

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Зажим анкерный IEK ЗАС 4х16-50/14400 (HEL-5506) предназначен для надежного анкерного крепления самонесущего изолированного провода (СИП) на опорах и фасадных кронштейнах. Изделие применяется для фиксации провода в точках окончания линии, на ответвлениях и в местах, где требуется прочная механическая удерживающая заделка без повреждения изоляции. Зажим рассчитан на работу с многожильными СИП и обеспечивает стабильное натяжение и долговечность соединения в условиях уличной эксплуатации.

Бренд: IEK
Артикул производителя: UZA-14-D16-D50-14400
Модель/обозначение: ЗАС 4х16-50/14400 (HEL-5506)

Где используется

Воздушные линии электропередачи 0,4 кВ с проводами СИП.
Анкерные опоры: начало и конец пролета, углы, участки с повышенной механической нагрузкой.
Крепление на фасадных кронштейнах при вводе линии к зданию.
Ответвления и точки окончания ответвлений от магистрали (по проекту).
Реконструкция и ремонт воздушных сетей, замена старых крепежных элементов.

Особенности и преимущества

Анкерное удержание без повреждения изоляции: конструкция зажима фиксирует провод механически, сохраняя целостность оболочки.
Стабильное натяжение: обеспечивает надежную фиксацию СИП в пролете и в анкерных точках.
Уличная эксплуатация: подходит для использования на открытом воздухе в составе линий СИП.
Универсальность по сечению: рассчитан на диапазон проводов 16–50 мм2 (для 4-жильного СИП).
Быстрый монтаж: удобен при установке на стандартные кронштейны и опорную арматуру (в зависимости от применяемых узлов крепления).
Совместимость с типовыми решениями: применяется в распространенных схемах крепления СИП на опорах и фасадах.

Характеристики

Тип изделия: зажим анкерный для СИП
Назначение: анкерное крепление (натяжной/концевой зажим)
Бренд: IEK
Серия/модель: ЗАС (HEL-5506)
Артикул производителя: UZA-14-D16-D50-14400
Количество жил: 4
Диапазон сечения проводов: 16–50 мм2
Совместимый провод: СИП (самонесущий изолированный провод)
Тип монтажа: наружный, на опорах/кронштейнах (с использованием соответствующей арматуры крепления)

Рекомендации по подбору

Подбирайте зажим по количеству жил и сечению СИП (в данном случае 4х16–50 мм2).
Проверьте совместимость с применяемыми кронштейнами/крюками/скобами и проектной схемой крепления.
Монтаж выполняйте согласно проекту и требованиям по установке арматуры для СИП, с соблюдением техники безопасности.

Фото, видео и документы

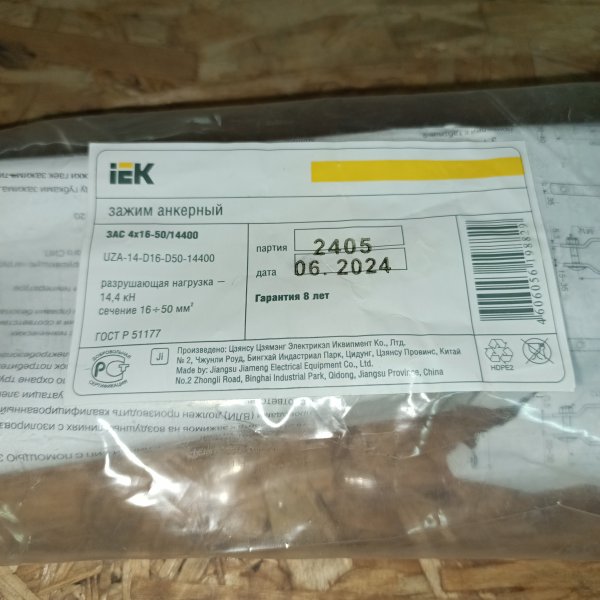

UZA-14-D16-D50-14400 Зажим анкерный ИЭК ЗАС 4х16-50/14400 (HEL-5506) для провода СИП фото 1

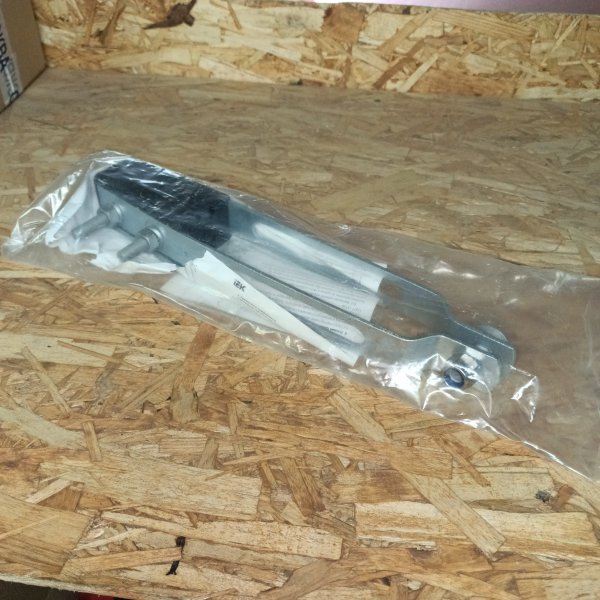

UZA-14-D16-D50-14400 Зажим анкерный ИЭК ЗАС 4х16-50/14400 (HEL-5506) для провода СИП фото 2
