Зажим-клемма для подключения провода СИП сечением 6-35 мм2 к жиле магистрали сечением 35-150 мм2 с прокалыванием изоляции
Описание

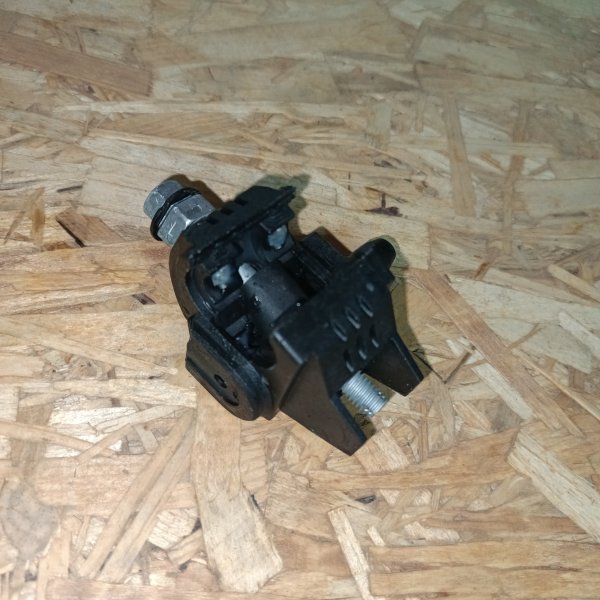

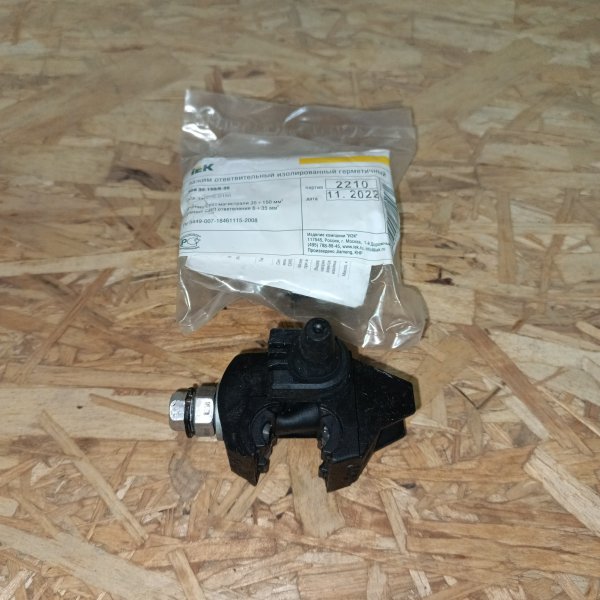

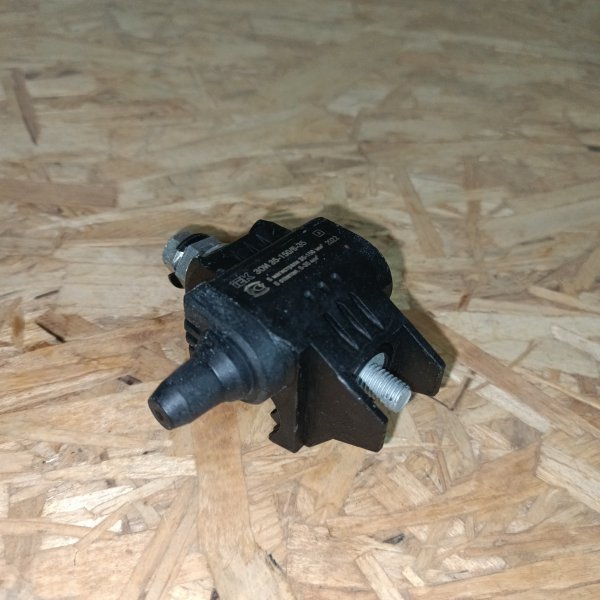

Зажим-клемма для подключения провода СИП сечением 6-35 мм2 к жиле магистрали сечением 35-150 мм2 с прокалыванием изоляции UZA-11-D06-D150
Назначение: соединения и ответвления фазных и нулевых СИП с напряжением до 1 кВ.
Корпус - прочный термопластик армированный стекловолокном - обеспечивает герметичность соединения и надежный электрический контакт
Болт 2хМ8
Момент затяжки, Нхм 20
Классификация ETIM
ETIMОбзор от AI
Если нужно аккуратно и быстро снять ответвление с магистрали СИП, без зачистки и лишних «танцев» на опоре, этот изолированный зажим IEK как раз из тех вещей, которые в работе экономят время. ЗОИ 6-35/35-150 (P645, P2R-150) берут, когда важна повторяемость результата: затянул — и контакт получился как надо.
Чаще всего такие зажимы ставят на ВЛИ и вводах в частный сектор: чтобы запитать дом, гараж, хозблок, небольшую группу потребителей или сделать ответвление на соседнюю опору. Он подходит и для новых линий, и для ремонта, когда нужно добавить подключение без вскрытия изоляции на действующем СИП (при соблюдении требований по безопасности и технологии работ).
По характеристикам здесь все по делу:
- Тип: зажим ответвительный, изолированный, для СИП.
- Диапазон сечений ответвления: 6–35 мм².
- Диапазон сечений магистрали: 35–150 мм².
- Маркировка/серия: ЗОИ 6-35/35-150 (P645, P2R-150).
- Артикул производителя: UZA-11-D06-D150.
- Бренд: IEK.
Из практики важнее не цифры сами по себе, а то, как зажим ведет себя при монтаже. Изоляция корпуса закрывает место прокола и контактный узел — в итоге соединение получается аккуратным, без открытого металла и без «соплей» из изоленты, которые потом трескаются на морозе. Когда работаешь на высоте или в стесненных условиях, ценится именно это: поставил зажим, затянул — и узел готов, без дополнительных операций по восстановлению изоляции.
Как он работает и что именно «держит»: внутри стоят контактные элементы с зубцами, которые при затяжке прокалывают изоляцию на магистрали и на ответвлении и садятся на токопроводящую жилу. Получается стабильный электрический контакт на двух проводниках, а корпус при этом оставляет место соединения изолированным от внешней среды. За счет такого принципа вы не режете и не зачищаете СИП, то есть не ослабляете жилу и не создаете лишних точек для коррозии. Механически зажим фиксирует провод, помогая избежать «ползущих» соединений, которые потом начинают греться.
Почему такие зажимы берут постоянно: они помогают сделать подключение предсказуемым по качеству — особенно когда на объекте много однотипных ответвлений. Плюс это нормальный способ поддержать аккуратность монтажа: минимум оголенных мест, меньше ручной изоляции, меньше риска забыть закрыть соединение или сделать это кое-как. И еще момент: когда через пару лет нужно обслужить линию, по изолированному узлу проще понять, что и как было сделано, без «самодельных» намоток.
Рекомендации по применению: подбирайте зажим строго по сечениям магистрали и ответвления — в таких соединениях «почти подходит» часто заканчивается нагревом. Перед монтажом проверьте, чтобы провод был чистый, без песка и наледи в месте установки, а сам зажим — без повреждений корпуса. Затягивайте до нужного момента по технологии производителя (перетяжка здесь так же вредна, как и недотяжка). Если работаете на действующей линии, соблюдайте требования по допускам, инструменту и защите — прокалывающие зажимы удобные, но электричество от этого мягче не становится.
