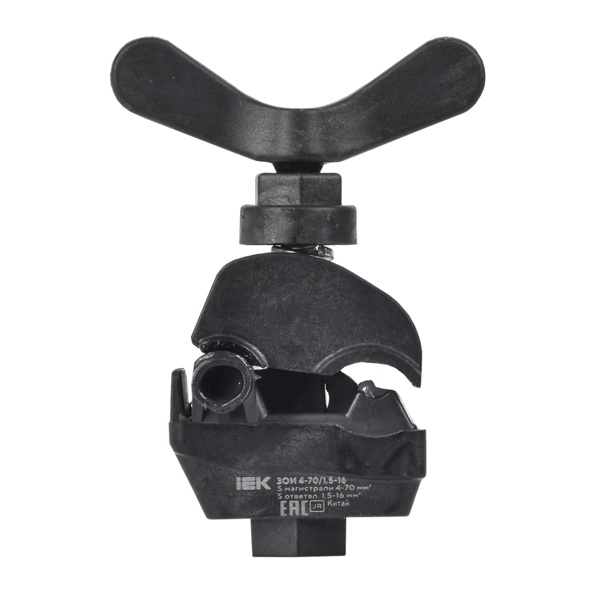

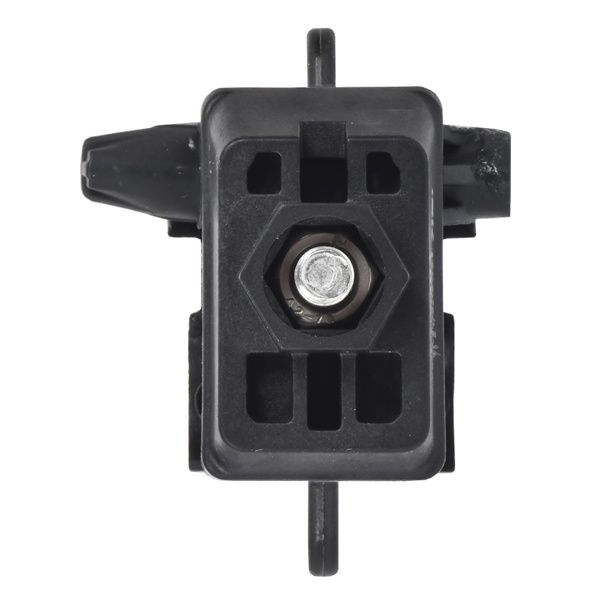

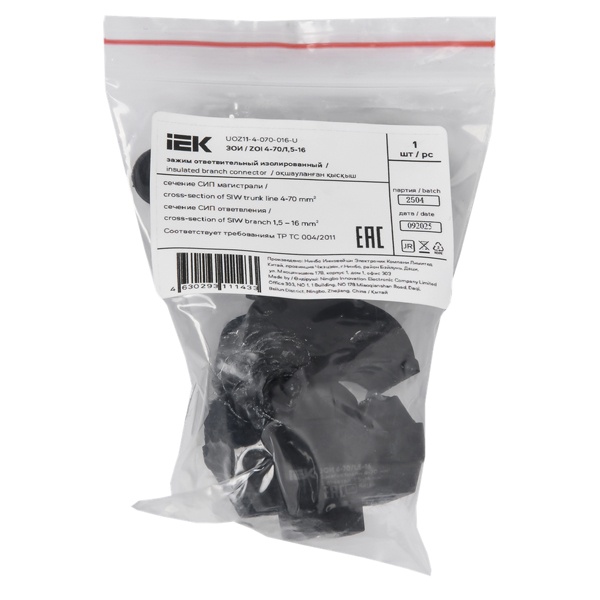

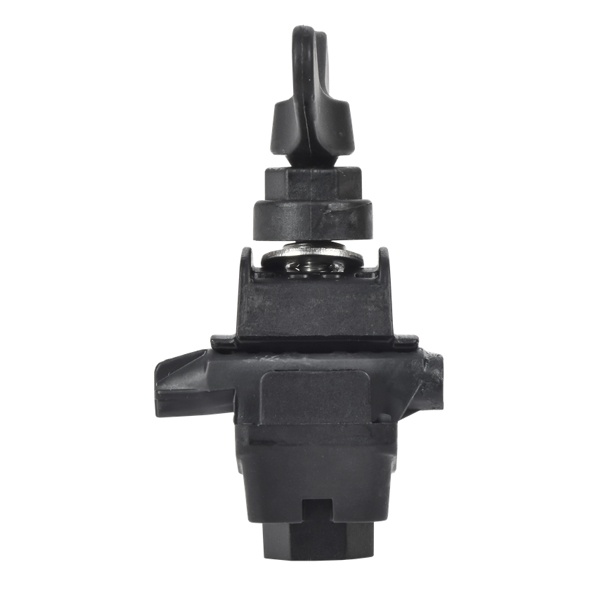

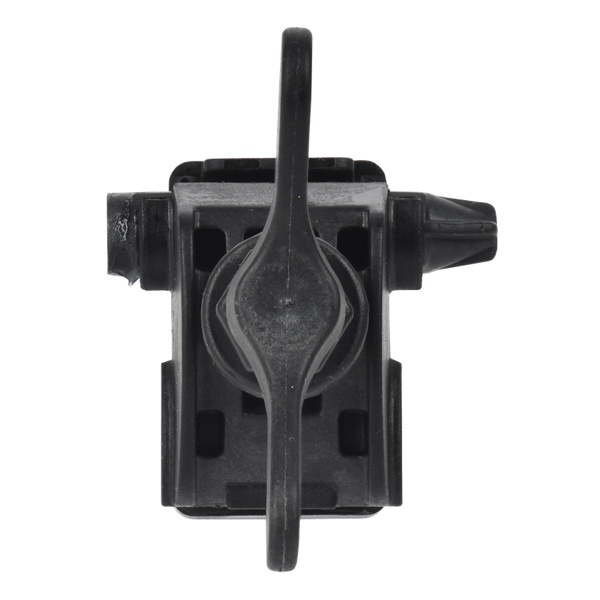

Зажим-клемма для подключения провода СИП сечением 1,5-16 мм2 к жиле магистрали сечением 4-70 мм2 с прокалыванием изоляции
Зажим-клемма для подключения провода СИП сечением 1,5-16 мм2 к жиле магистрали сечением 4-70 мм2 с прокалыванием изоляции UOZ11-4-070-016-U
Зажим ИЭК ЗОИ 4-70/1,5-16 предназначен для надежного и безопасного подключения ответвлений от магистрального провода СИП-4. Изолированная конструкция позволяет выполнять монтаж без необходимости снимать изоляцию с проводника, что упрощает установку и помогает сократить время проведения электромонтажных работ.
Модель подходит для создания ответвлений в сетях электроснабжения и используется при монтаже воздушных линий с самонесущими изолированными проводами. Конструкция рассчитана на работу с магистральным проводником сечением от 4 до 70 мм2 и ответвительным проводом сечением 1,5–16 мм2. Такое сочетание параметров делает изделие удобным решением для подключения различных потребителей к линии СИП.
Корпус и контактные элементы обеспечивают надежную фиксацию проводников и стабильное электрическое соединение. Изоляция повышает безопасность монтажных работ и защищает контактную зону от внешнего воздействия. Зажим ИЭК ЗОИ 4-70/1,5-16 применяется при строительстве, реконструкции и обслуживании воздушных электрических сетей.
Изделие подходит для профессионального электромонтажа и может использоваться совместно с арматурой для СИП. Перед установкой рекомендуется проверить соответствие сечений проводников и параметров соединения требованиям конкретной электрической сети.
- Характеристики:
- Номинальное поперечное сечение ответвления - 1,5-16 мм2
- Тип соединения - Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
- Номинальное сечение главного провода - 4-70 мм2
- Тип изделия/компонента - Зажим изолированный
- Со срывной головкой болта - Да
- Температура эксплуатации - от -60 до 50 °C
- Размер - 36х60х38мм
- Момент срыва головки болта при монтаже - 8Нм
- Номинальное напряжение - 1000В
Если нужно аккуратно и без лишней возни снять ответвление с СИП-4, лепестковый зажим — одна из самых понятных и рабочих схем. Этот вариант от IEK как раз про практику: поставил, протянул, получил стабильный контакт и изолированное соединение без «колхоза» с изолентой.
Чаще всего такие зажимы ставят на ответвлениях от магистрали СИП-4 к вводу в дом, на хозяйственные постройки, освещение участка, временные линии на стройке — везде, где нужна врезка в существующий провод без разрезания магистрали и без разборки изоляции вручную. Полезен и в щитах/на опорах, когда нужно быстро развести питание на несколько направлений, сохранив нормальную электротехнику, а не «скрутки в термоусадке».
Ключевые параметры по маркировке:
- тип: ответвительный лепестковый, изолированный;
- совместимость: для провода СИП-4;
- сечения: магистраль 4–70 мм², ответвление 1,5–16 мм²;
- артикул производителя: UOZ11-4-070-016-U;
- бренд: IEK.
По ощущениям в монтаже лепестковая конструкция хороша тем, что зажим «садится» на провод предсказуемо: контактная зона формируется внутри корпуса, а снаружи остается аккуратная изоляция. Это экономит время на подготовке жил и снижает шанс получить слабое место из-за неровно снятой изоляции или пережатого провода.
Как работает и что дает по защите: ответвление делается прокалывающим контактом — он проходит через изоляцию СИП и при затяжке прижимается к жиле. В результате контакт получается внутри изолированного корпуса, а место врезки не остается «голым». Это снижает риск случайного касания, упрощает дальнейшее обслуживание и помогает избежать типичных проблем уличных соединений: нагрев из-за плохого контакта и постепенное окисление в месте плохо выполненной зачистки.
Почему такие зажимы берут на объект: они позволяют делать ответвления быстро и повторяемо, без ножа и без лишней подготовки жил; соединение получается компактным и аккуратным; удобно, когда нужно сделать несколько ответвлений в ограниченном месте и не хочется городить коробки и лишние переходники.
Рекомендации по применению: подбирайте сечения по маркировке зажима и реальному проводу (особенно по магистрали). Затягивайте крепеж равномерно, без «сорвать резьбу ради надежности» — в таких соединениях важнее правильный прижим, чем максимальное усилие. Перед монтажом убедитесь, что линия обесточена, а после — проверьте, нет ли механического натяжения на ответвлении: зажим не должен работать как несущий элемент.
