Силовой реверсивный трехфазный выключатель нагрузки на 630 Ампер, КЭАЗ
Описание

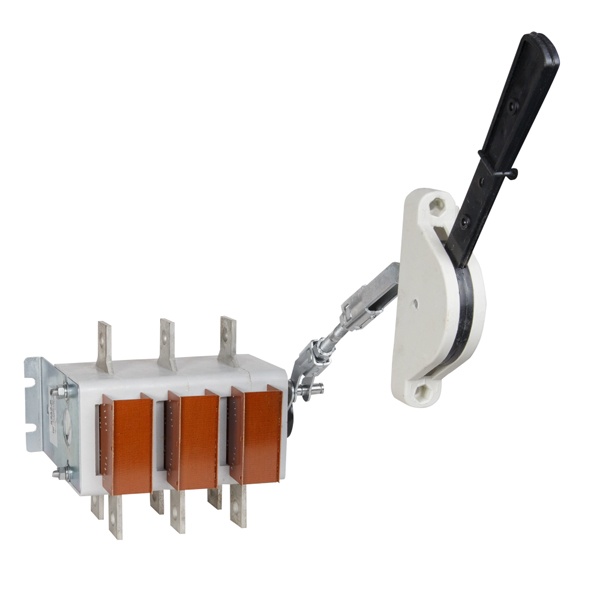

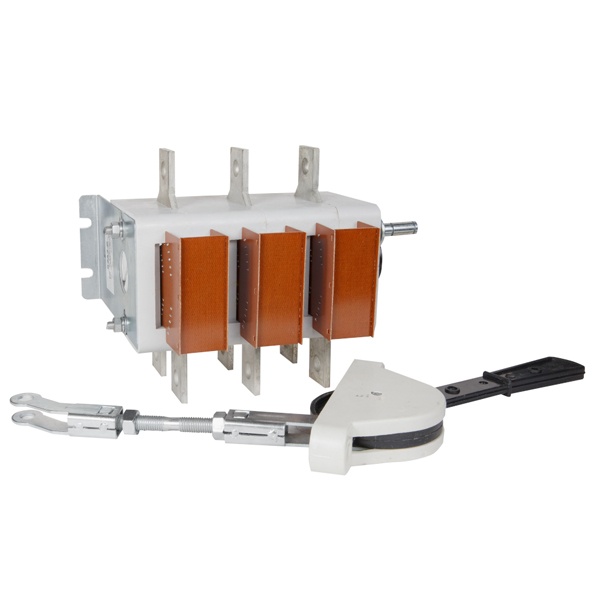

Силовой реверсивный трехфазный выключатель нагрузки на 630 Ампер, КЭАЗ 103403
Выключатель-разъединитель трехполюсный на номинальный ток 630 А с несъемной рукояткой предназначен для коммутации (включения и отключения), а также безопасного пропускания переменного и постоянного электрического тока в составе электроустановок распределительных устройств. Аппарат используется в системах электроснабжения, где требуется надежное ручное управление токовыми цепями в нормальных условиях эксплуатации.
Конструкция выключателя предусматривает наличие встроенной несъемной рукоятки, обеспечивающей удобство управления и дополнительную механическую защиту от несанкционированного доступа. Применение устройства допускается исключительно обслуживающим персоналом, прошедшим соответствующее обучение и имеющим квалификацию для работы с электрооборудованием.
Выключатель-разъединитель соответствует требованиям действующих стандартов и может использоваться как в главных, так и в вспомогательных распределительных щитах для обеспечения надежного разъединения и коммутации цепей.
- Характеристики:
- Количество полюсов: 3
- Номинальный ток: 630 А
- Частота тока: 50/60 Гц
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока: 660 В
- Номинальное рабочее напряжение постоянного тока: 440 В
- Число направлений коммутации: 2
- Номинальное напряжение изоляции: 660 В
- Способ крепления (монтажа): винт
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: перпендикулярно
- Расположение рукоятки ручного привода: правое
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты: IP00
- Диапазон рабочих температур: от -60°С до +40°С
Характеристики
| Бренд | КЭАЗ |
| Номинальный ток | 630 A |
| Количество полюсов | 3 |
| Реверсивный | Да |
| Ручка в комплекте | Да |
| Положение ручки | Боковая |
Обзор от AI
Рубильник реверсивный КЭАЗ ВР32-39 А71240 630А 3П — выключатель нагрузки с функцией реверса, предназначенный для ручного переключения силовых цепей между двумя вводами (I-0-II) и безопасного разрыва цепи под нагрузкой. Модель оснащена несъемной рукояткой управления и дугогасительными камерами, что повышает безопасность коммутации и снижает воздействие электрической дуги на контакты. Реверсивный рубильник удобно применять в системах, где требуется быстрое и надежное переключение направления питания, включая ввод резерва и технологические линии.
Устройство рассчитано на работу в низковольтных распределительных сетях и подходит для монтажа в шкафах и щитах. Конструкция ориентирована на стабильную работу при регулярных переключениях, обеспечивая четкие положения, визуально понятное управление и надежное разъединение цепи.
Где используется
- вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ)
- схемы ручного ввода резерва (переключение основной ввод / резервный ввод)
- коммутация линий питания оборудования в промышленных и коммерческих объектах
- распределительные шкафы и щиты управления
- отключение и изоляция участка сети на время обслуживания
- технологические цепи, где требуется переключение между двумя источниками питания
Ключевые характеристики
- Тип устройства: рубильник (выключатель нагрузки)
- Исполнение: реверсивный (переключение I-0-II)
- Номинальный ток: 630 А
- Количество полюсов: 3P (трехполюсный)
- Органы управления: несъемная рукоятка
- Дугогашение: дугогасительная камера
- Бренд: КЭАЗ
- Артикул производителя: 103403
- Серия / тип: ВР32-39
- Код / исполнение: А71240
Особенности и преимущества
- Реверсивная схема переключения: позволяет выбирать один из двух вводов питания с промежуточным нулевым положением для безопасного разрыва цепи.
- Работа под нагрузкой: конструкция выключателя нагрузки рассчитана на коммутацию рабочих токов в пределах номинала при соблюдении требований по применению и монтажу.
- Дугогасительные камеры: уменьшают воздействие дуги на контакты, повышая ресурс и надежность.
- Несъемная рукоятка: снижает риск случайного демонтажа органа управления и повышает эксплуатационную дисциплину.
- Подходит для щитового оборудования: удобен для использования в составе шкафов, панелей и распределительных устройств.
- Решение для ответственных линий: актуален для объектов, где требуется надежное ручное переключение питания.
Назначение
- включение и отключение трехфазных силовых цепей
- переключение между основным и резервным источником питания
- разъединение цепи для проведения ремонтных и регламентных работ
Комплектация
- рубильник реверсивный КЭАЗ ВР32-39 А71240 630А 3P
- встроенные дугогасительные камеры (по исполнению)
- несъемная рукоятка управления (по исполнению)
- паспорт / руководство (в зависимости от поставки)
Рекомендации по подбору
- подбирайте номинальный ток (630 А) с учетом расчетной нагрузки, пусковых токов и условий охлаждения в шкафу
- учитывайте количество полюсов 3P для трехфазных цепей
- для схем с двумя вводами проверьте соответствие логики переключения I-0-II проекту
- при необходимости согласуйте способ монтажа и подключение проводников/шин с конструкцией щита
Краткая идентификация товара
- Наименование: Рубильник реверсивный КЭАЗ ВР32-39 А71240 630А 3П несъемная рукоятка дугогасительная камера
- Артикул производителя: 103403
- Производитель / бренд: КЭАЗ
