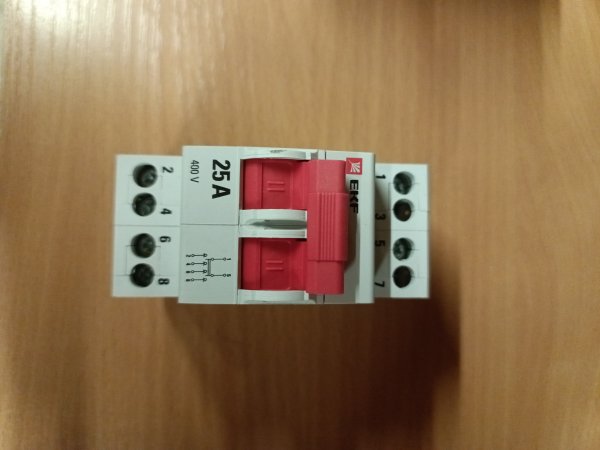

Рубильник реверсивный модульный EKF PROxima ТПС-63 2P 25А трехпозиционный однофазный (выключатель нагрузки) TPS225

Реверсивный модульный рубильник EKF PROxima ТПС-63 (TPS225) — это тот самый аккуратный «переключатель вводов», который ставишь в щит и забываешь про него. Простая механика, понятная логика положений и нормальная работа под нагрузкой — без сюрпризов в самый неподходящий момент.

Где применяется
Чаще всего такой рубильник берут для однофазных щитов, где нужно вручную переключаться между двумя источниками питания: например, сеть и генератор, сеть и ИБП, основной и резервный ввод. Подходит и для задач попроще — перекинуть питание на другую линию, выбрать одну из двух групп, сделать удобный «0» для обслуживания. В квартирных и небольших коммерческих щитах это один из самых понятных способов организовать ручной ввод резерва без сложной автоматики.

Ключевые характеристики (по делу)

• Серия: EKF PROxima
• Модель/артикул: TPS225
• Номинальный ток: 25 А
• Полюсность: 2P
• Исполнение: модульное, на DIN-рейку
• Тип: реверсивный, трехпозиционный выключатель нагрузки (I–0–II)
• Сеть: однофазная

Конструктив и практические нюансы
Модульный формат — большой плюс: рубильник встает в щит так же привычно, как автомат, не требует отдельной панели или «самодельных» креплений. Три положения (I–0–II) дают нормальную, безопасную паузу «0» — удобно при обслуживании и когда нужно гарантированно снять нагрузку перед переключением. Двухполюсное исполнение означает, что коммутируются оба проводника линии — в реальной эксплуатации это часто упрощает жизнь, особенно в щитах, где важно полностью разорвать цепь при переводе на резерв.

Что защищает и как работает
Это именно выключатель нагрузки, а не автоматический выключатель. Он не «ловит» короткие замыкания и не заменяет защиту по току — для этого перед ним (или после, по схеме) ставятся автоматы/предохранители. Задача рубильника — надежно переключить питание с одного ввода на другой и дать понятное ручное управление: включили ввод I — нагрузка питается от первого источника, перевели в «0» — цепь разомкнута, включили ввод II — питание идет со второго. Механическая фиксация положений избавляет от двусмысленных состояний, когда контакты могли бы «подвиснуть» между режимами.

Почему берут
Берут за предсказуемость. В щите такие вещи ценят не за «навороты», а за то, что переключение происходит без танцев с бубном, положение видно и понятно, а обслуживание не превращается в квест. Плюс трехпозиционник помогает сделать аккуратную схему с ручным резервом там, где автоматика не нужна или не хочется усложнять проект.

Рекомендации по применению
Перед выбором по току ориентируйтесь на реальную нагрузку и сечение проводников: 25 А — это про умеренные однофазные линии, а не «на всё сразу». Обязательно предусматривайте защиту от КЗ и перегрузки отдельными аппаратами — рубильник работает как коммутационный элемент. При подключении аккуратно разведите вводы I и II, подпишите источники в щите и оставьте доступ к положению «0» — это мелочь, которая потом экономит время и снижает риск ошибочного переключения. Если планируется работа с генератором, заранее продумайте блокировку одновременной подачи и корректную схему заземления/нейтрали — в однофазных щитах это критично.
