RBD-125 Распределительный блок ИЭК РБД-125А 8 контактов 125А
5,0 1 отзыв
Артикул:
RBD-125
 Обзор от AI
Производитель: IEK (ИЭК)
Количество полюсов — 1
1
Количество подключений на полюс — 8
7812

Распределительный блок на DIN-рейку РБД-125А

Ключевые характеристики
БрендIEK
Количество полюсов1
Количество подключений на полюс8
Номинальный ток125 А
Модульная ширина1,5
КреплениеМонтажная пластина
Все характеристики ›
679,08 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 7 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — Сегодня до 18:00
Доставка по Москве и области — 15 июля
Cертификат IEK
  5/5 (всего: 1)
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
    • (1)

    Описание

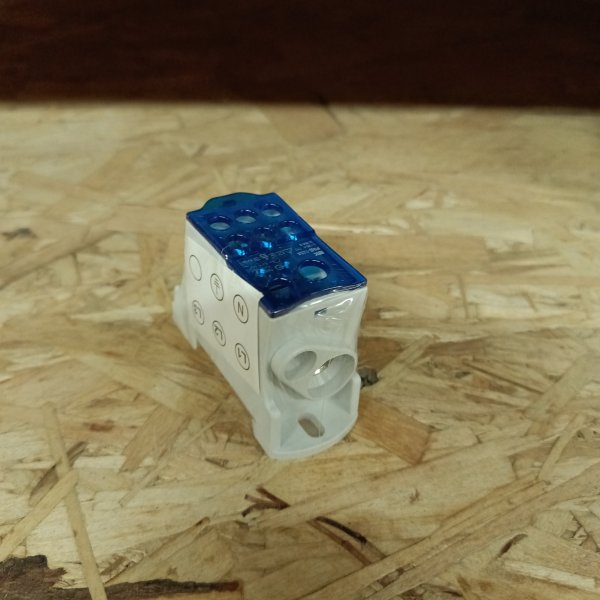

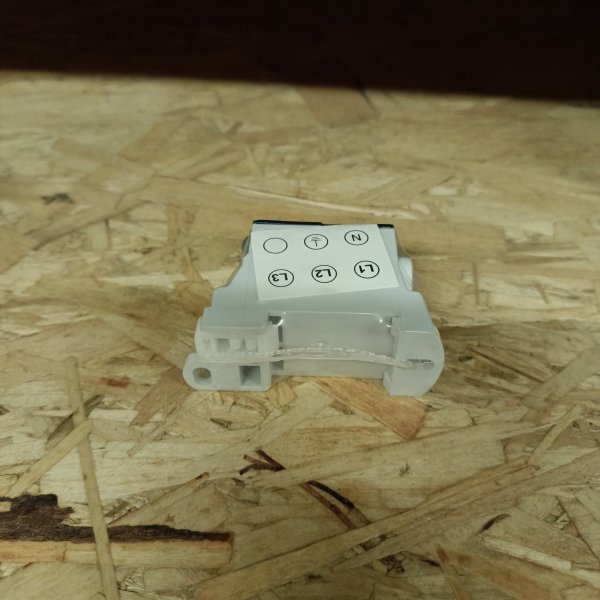

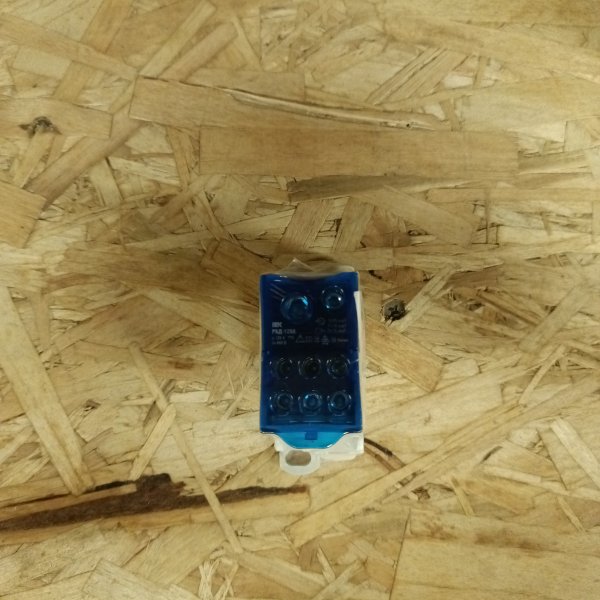

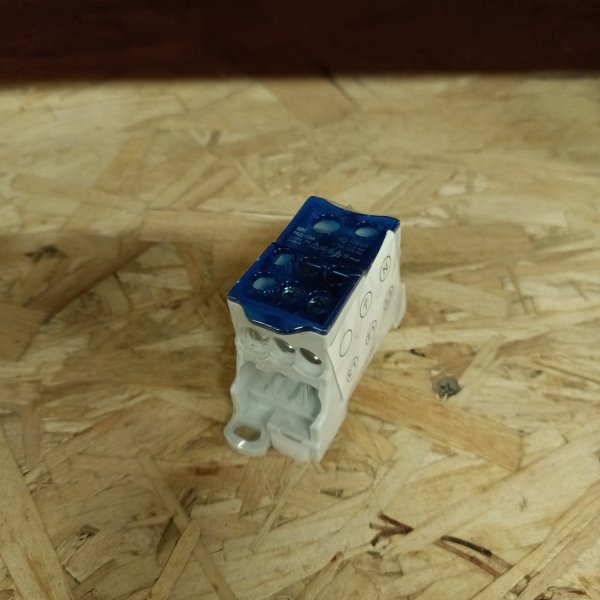

    Распределительный блок на DIN-рейку РБД-125А RBD-125

    Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

    Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 °С.

    Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием.Корпус выполнен из негорючего пластика.

      Способы подключения:
    • На монтажную DIN-рейку 35 мм
    • На панель щита винтами
      Характеристики:
    • Номинальный ток:125А
    • Номинальное напряжение:600В
    • Номинальный выдерживаемый импульсный ток Ipk:30kA
    • Максимальный среднеквадратный кратковременный ток Icw:4,2kA
    • Степень защиты:IP20
    • Рабочая температура:-40 +70 С°

    Характеристики

    БрендIEK
    Количество полюсов1
    Количество подключений на полюс8
    Номинальный ток125 А
    Модульная ширина1,5
    КреплениеМонтажная пластина
    КреплениеDIN-рейка

    Классификация ETIM

    ETIM
    Количество полюсов1
    Способ подключенияВинтовой
    Защита контактов (безопасное прикосновение)Да
    Способ монтажаDIN-рейка/Винт
    Количество соединений < 6 мм²0
    Количество соединений 10 мм²0
    Количество соединений 16 мм²7
    Количество соединений 25 мм²0
    Количество соединений > 25 мм²1
    Общ. количество соединений8
    Высота70.5 мм
    Ширина29 мм
    Глубина47 мм
    Номин. ток125 А
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Распределительный блок IEK РБД-125А (8 контактов, 125А) — компактное решение для удобного и безопасного распределения питания внутри электрощитов и шкафов управления. Блок помогает аккуратно организовать подключение нескольких линий от одного ввода, упрощая монтаж, обслуживание и последующую модернизацию схемы. Подходит для систем, где важно надежное разветвление проводников и порядок в щите.

    Артикул производителя: RBD-125

    Бренд: IEK

    Номинальный ток: 125А

    Количество контактов: 8

    Где используется

    • В распределительных щитах квартир, частных домов, офисов и коммерческих помещений.
    • В электрощитах на объектах с несколькими отходящими линиями (группы освещения, розеточные группы, оборудование).
    • В шкафах управления и автоматики для раздачи питания по потребителям и узлам.
    • При модернизации щита, когда требуется аккуратно добавить новые линии без нагромождения соединений.

    Особенности и преимущества

    • Удобное распределение питания: позволяет развести питание на несколько направлений через единый аккуратный узел.
    • Порядок в щите: снижает количество скруток и промежуточных соединений, упрощает трассировку линий.
    • Быстрый монтаж: упорядоченное подключение проводников сокращает время сборки щита.
    • Удобство обслуживания: легче выполнять диагностику, протяжку контактных соединений и замену линий.
    • Надежность соединений: рассчитан на работу при токах до 125А при корректном подборе проводников и аппаратуры.

    Характеристики

    • Тип изделия: распределительный блок
    • Модель: РБД-125А
    • Производитель: IEK
    • Артикул: RBD-125
    • Номинальный ток: 125А
    • Количество контактов: 8
    • Назначение: распределение питания по нескольким отходящим линиям внутри щита/шкафа

    Рекомендации по подбору и установке

    • Подбирайте сечение проводников и защитную аппаратуру (автоматы, предохранители) в соответствии с токовой нагрузкой линии.
    • После монтажа выполните контрольную протяжку контактных соединений согласно регламенту обслуживания.
    • Используйте маркировку проводов и линий — это ускорит обслуживание и снизит риск ошибок при работе в щите.
    • Монтаж выполняйте при снятом напряжении и с соблюдением требований электробезопасности.

    Примечание: итоговые параметры монтажа и допустимые режимы зависят от условий эксплуатации, сечения и типа проводников, температуры внутри щита и выбранной схемы распределения.

    Вопрос-ответ

    Отзывы покупателей · 1

    5 ★★★★★
    А
    Алексей
    ★★★★★06.06.2022 13:41

    Отличное решение в бюджетном варианте.
    В отличие от аналогов ТДМ, АНДЕЛЛИ и пр. - имеет очень грамотное и надёжное устройство "язычка" для фиксации на рейке.
    В отличии от аналогов НЕ ЛОМАЕТСЯ!
    Единственное хотелось бы поглубже фрезеровку для контактов. Но в целом - ОГОНЬ.
