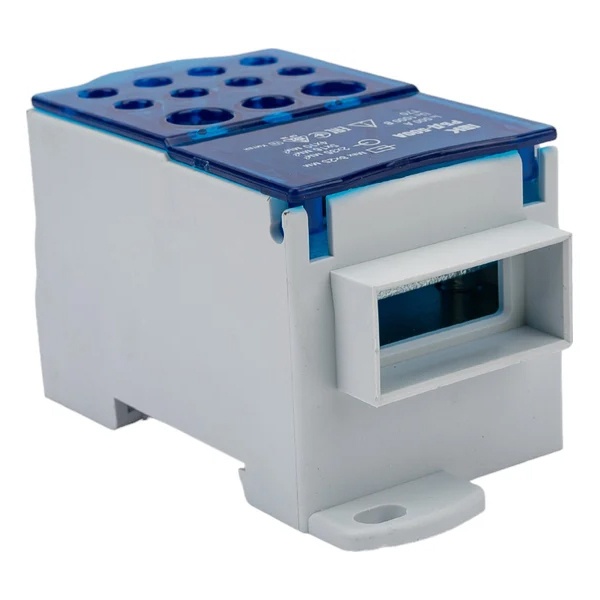

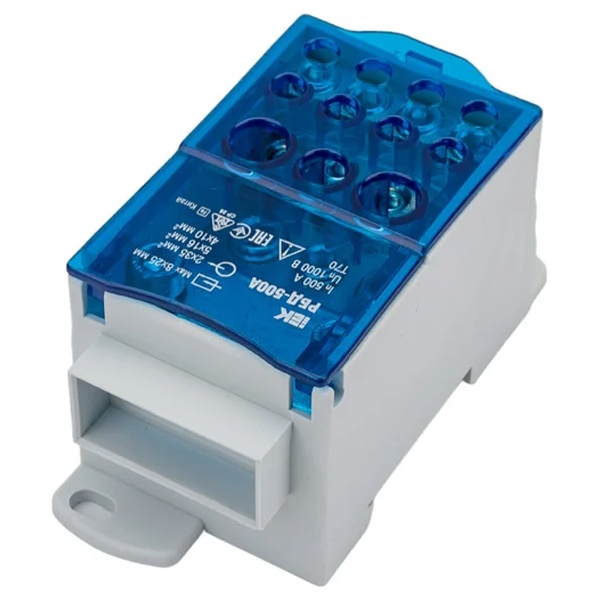

Распределительный блок ИЭК РБД-500А 12 контактов 500А RBD-500

Распределительный винтовой клеммник на DIN-рейку РБД-500А RBD-500

Распределительные блоки РБД предназначены для использования в электрических установках в качестве клеммных зажимов при подключении к одному проводнику большего сечения нескольких проводников меньшего сечения. Они обеспечивают создание упорядоченных и безопасных систем распределения электроэнергии в шкафах управления, распределительных устройствах и щитах, а также могут применяться для организации главной заземляющей шины (ГЗШ).

Блоки РБД устанавливаются на DIN-рейку стандартного профиля или на монтажную панель, что позволяет использовать их как в силовых шкафах, так и в квартирных распределительных щитах. Изделия рассчитаны на работу в сетях переменного тока напряжением до 1000 В и частотой 50 Гц при температуре окружающего воздуха от –40 до +70 °C.

Конструктивно распределительные блоки выполнены из высококачественной латуни с нанесённым специальным антикоррозийным защитным покрытием, обеспечивающим надёжный контакт и долговечность работы. Корпус изготовлен из негорючего, термостойкого пластика, устойчивого к механическим воздействиям и старению.

Для удобства монтажа и обслуживания блоки имеют маркировку клемм, обеспечивающую быстрое и правильное подключение проводников. Конструкция РБД исключает возможность самопроизвольного ослабления контакта и гарантирует высокий уровень электробезопасности и механической прочности.

Способы подключения:

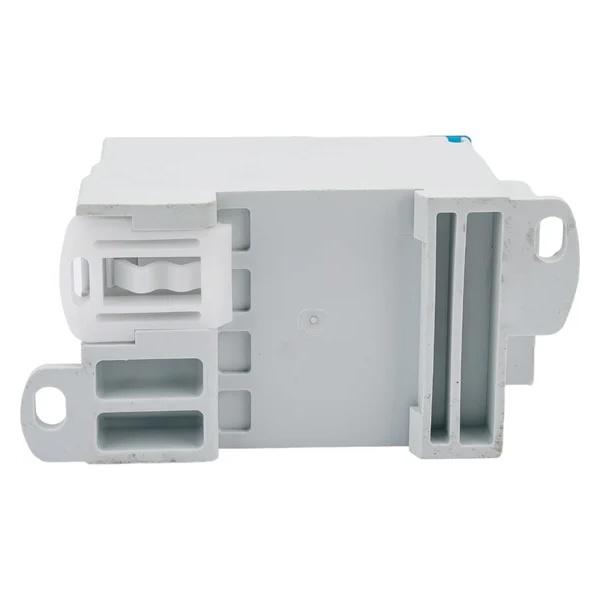

• На монтажную DIN-рейку 35 мм
• На панель щита винтами

Характеристики:
• Номинальный ток - 500А
• Общее количество соединений - 12
• Сечение подключаемых проводников на входe - плоская шина шириной 15-24 мм толщиной 3-8 мм
• Сечение подключаемых проводников на выходe - 5х16; 2х35; 4х10 мм²
• Номинальное напряжение - 1000В
• Тип монтажа - DIN-рейка / винт
• Тип или способ подключения - Винт
• Материал контакта - Латунь
• Температура эксплуатации - от -40 до 70 °C
• Степень защиты - IP20
