Распределительный блок на DIN-рейку РБД-250А
Описание

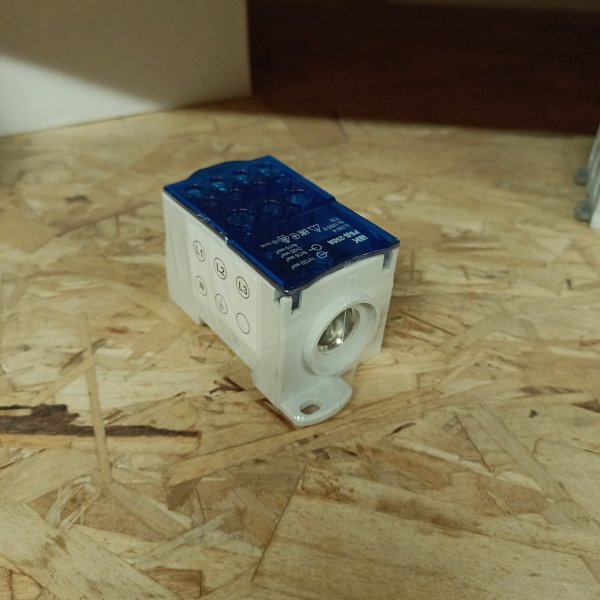

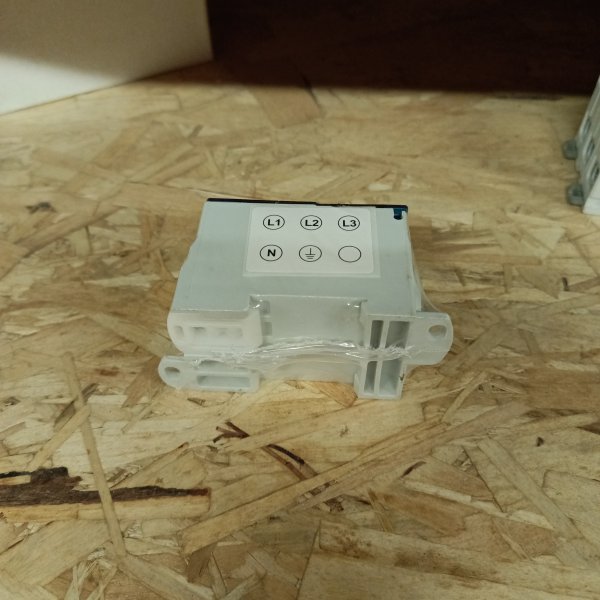

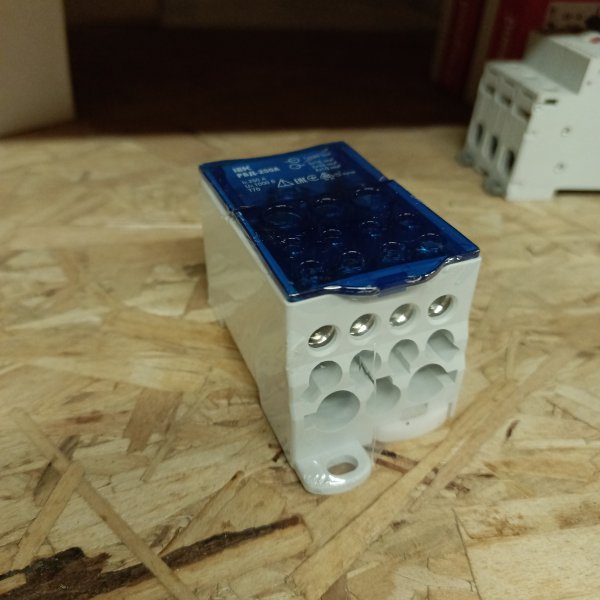

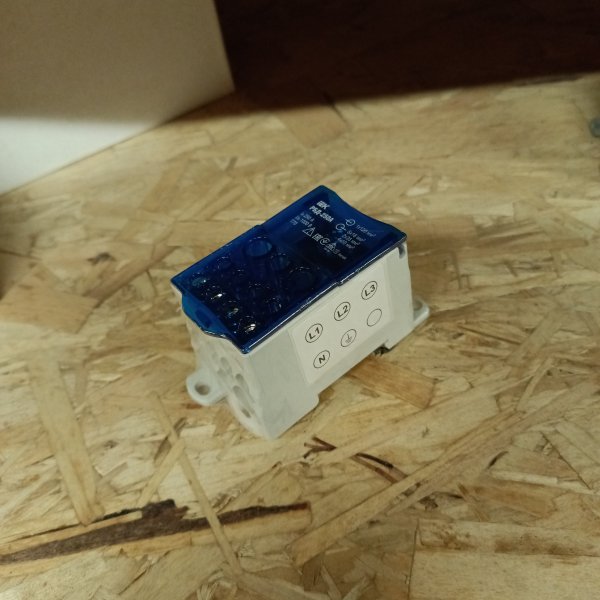

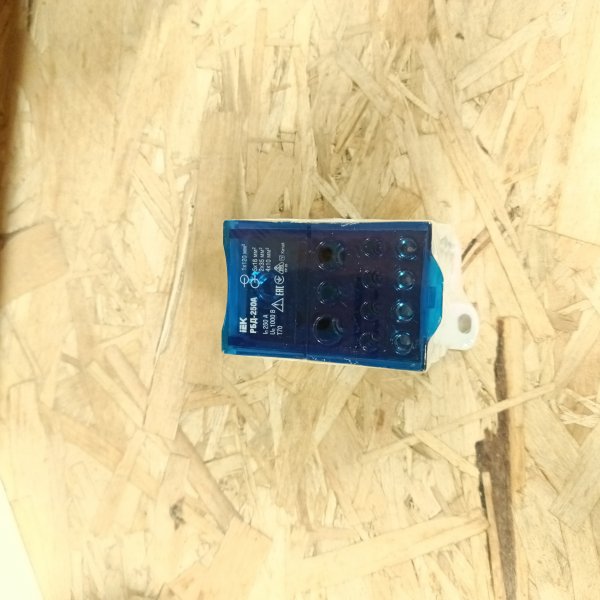

Распределительный блок на DIN-рейку РБД-250А RBD-250
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 °С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием.Корпус выполнен из негорючего пластика.
- Способы подключения:
- На монтажную DIN-рейку 35 мм
- На панель щита винтами
- Характеристики:
- Номинальный ток:250А
- Номинальное напряжение:1000В
- Номинальный выдерживаемый импульсный ток Ipk:51kA
- Максимальный среднеквадратный кратковременный ток Icw:24,5kA
- Степень защиты:IP20
- Рабочая температура:-40 +70 С°
Характеристики
| Бренд | IEK |
| Количество полюсов | 1 |
| Количество подключений на полюс | 12 |
| Номинальный ток | 250 А |
| Модульная ширина | 1,5 |
| Крепление | DIN-рейка |
| Крепление | Монтажная пластина |
Классификация ETIM
ETIMОбзор от AI
Распределительный блок IEK РБД-250А на 12 контактов — это аккуратный способ развести питание в щите без «гирлянд» из перемычек и кучки наконечников на одном болте. Когда токи уже не про бытовые 16–25 А, а про серьезную силовую линию, такие вещи экономят и место, и нервы при сборке.
Обычно РБД-250 ставят в распределительных щитах и шкафах управления, где нужно раздать одну вводную линию на несколько отходящих: на группы автоматов, на отдельные линии питания оборудования, на секции щита или на несколько потребителей. Удобен там, где важна понятная раскладка проводников и возможность быстро проверить/подтянуть контакт без разборки половины щита.
Ключевые характеристики по делу:
- модель: IEK RBD-250 (РБД-250А);
- номинальный ток: 250 А;
- количество контактов: 12.
Практический плюс распределительного блока в том, что вы перестаете «лепить» несколько жил под одну клемму и не пытаетесь уложить это так, чтобы крышка щита закрылась. Разделение на отдельные контакты дает более чистую компоновку: проще маркировать отходящие линии, легче прозванивать и обслуживать, меньше шансов перепутать провод при доработках. В итоге щит выглядит и собирается как щит, а не как коробка с проводами.
По работе все просто: внутри блока общий ввод распределяется на отдельные точки подключения. За счет этого ток делится по отходящим линиям, а соединения остаются в одном месте и под контролем. Это именно элемент распределения — от коротких замыканий и перегрузки он сам по себе не «спасает», для этого по-прежнему нужны автоматы/предохранители на вводе и на отходящих линиях.
Почему берут: когда нужно надежно развести несколько мощных линий, но без лишних соединений и сомнительных скруток; когда важна обслуживаемость и возможность быстро добавить/перенести линию; когда в щите есть порядок и понятная логика, а не компромиссы «как получилось».
Рекомендации по применению: заранее продумайте схему распределения и подпишите отходящие линии — с 12 контактами это реально экономит время на пусконаладке. Подбирайте сечение проводников и наконечники под свои токи и клеммы, затягивайте контакты с нормальным инструментом и делайте контрольную протяжку после первых часов работы под нагрузкой — на силовых соединениях это хорошая привычка.
