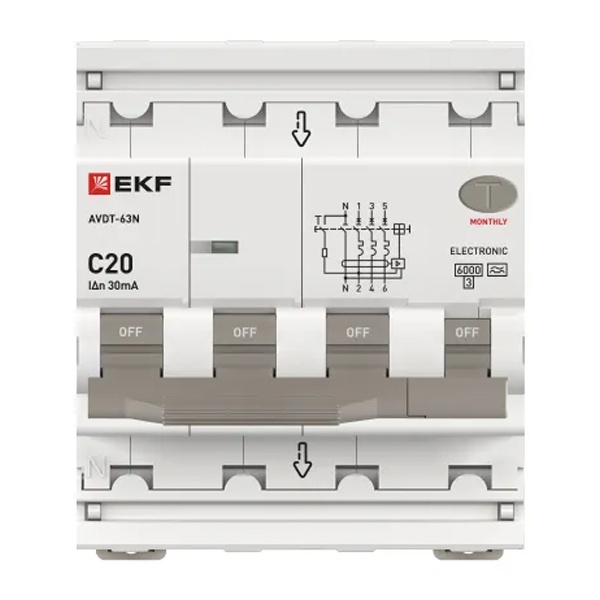

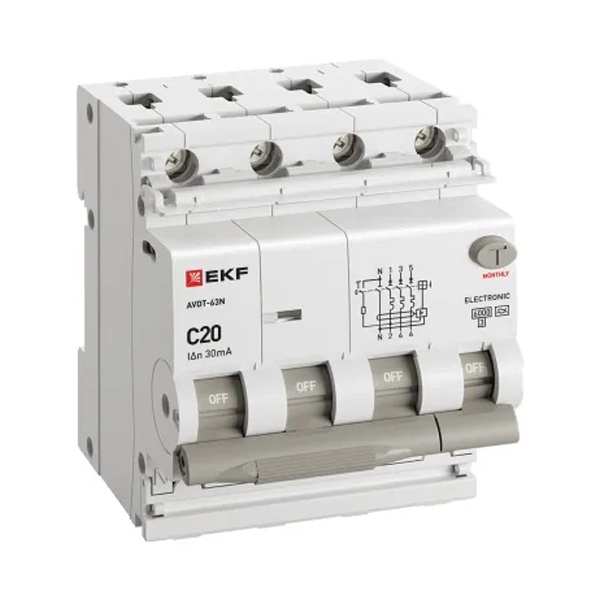

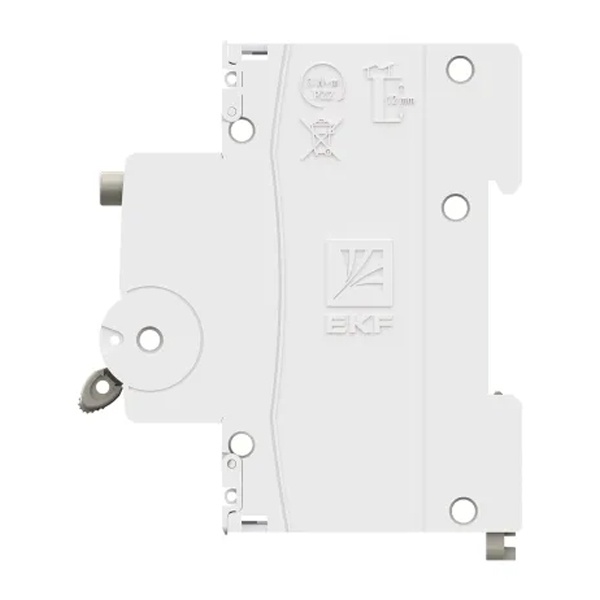

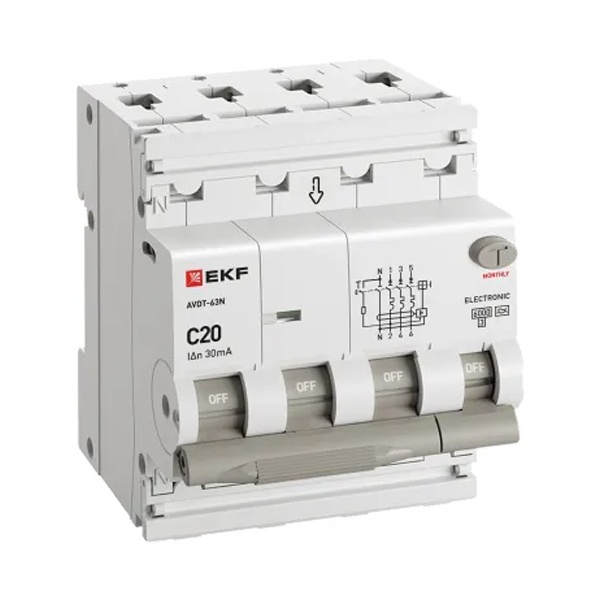

Трехфазный электронный дифференциальный автоматический выключатель АВДТ-63N ток утечки 30 мА тип A, 20 Ампер характеристика С
Описание
Трехфазный электронный дифференциальный автоматический выключатель АВДТ-63N ток утечки 30 мА тип A, 20 Ампер характеристика С D63N46EA20C30
Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF представляет собой комбинированное устройство, объединяющее функции автоматического выключателя и УЗО (электромеханического или электронного типа). Благодаря такому решению прибор обеспечивает комплексную защиту электрической сети одновременно от:
При возникновении аварийной ситуации устройство мгновенно отключает защищаемую цепь, предотвращая поражение электрическим током, возгорание и повреждение оборудования.
Особая конструкция двухсоставного рычага повышает информативность эксплуатации:
Особенности серии АВДТ-63N:
Благодаря этим особенностям, автоматические выключатели дифференциального тока серии АВДТ-63N PROXIMA EKF оптимально подходят для защиты как бытовых, так и промышленных электросетей, обеспечивая надежную работу оборудования и безопасность пользователей.
- Характеристики:
- Номинальное напряжение: 400 В
- Номинальный ток: 20 А
- Номинальный ток утечки: 30 мА
- Характеристика срабатывания (кривая тока): С
- Тип тока утечки: A
- Номинальная отключающая способность: 6 кА
- Номинальное напряжение изоляции: 500 В
- Номинальное импульсное напряжение: 4кВ
- Количество полюсов: 3P+N
- Механическая износостойкость: 20000 циклов
- Коммутационная износостойкость: 10000 циклов
- Рабочая температура окружающей среды: от -25 до 50°C
- Модульная ширина (общ. кол-во модульных расстояний): 4
- Размер: 71,2х85,7х73,4
- Степень защиты: IP20
Характеристики
| Бренд | EKF |
| Номинальный ток | 20 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | A |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4 |
| Тип расцепителя | Электронный |
Обзор от AI
Дифавтомат EKF PROxima АВДТ-63N 3P+N 20А 30мА — дифференциальный автоматический выключатель (АВДТ), совмещающий в одном корпусе функции автоматического выключателя и УЗО. Устройство обеспечивает защиту линии от перегрузки и короткого замыкания, а также защиту человека и оборудования при токах утечки на землю. Подходит для трехфазных сетей с нейтралью (3P+N), используется в распределительных щитах жилых, коммерческих и производственных объектов.
- Защита кабельных линий и подключенного оборудования от перегрузки и короткого замыкания.
- Защита от поражения электрическим током при повреждении изоляции и появлении утечек.
- Снижение риска возгорания проводки при токах утечки.
- Комплексная защита трехфазных потребителей с нейтралью: замена связки автомат + УЗО.
- Квартирные и этажные щиты, частные дома, коттеджи (трехфазный ввод).
- Щиты офисов, магазинов, складов, мастерских.
- Распределительные щиты для групповых линий и отдельных мощных потребителей.
- Линии питания трехфазных нагрузок: электродвигатели, насосы, вентиляция, компрессоры, станки, нагревательное оборудование, распределение по группам.
- 3P+N — одновременное отключение трех фаз и нейтрали, удобно для трехфазных цепей с N.
- Номинальный ток 20 А — подходит для линий с умеренной нагрузкой при корректно подобранном сечении кабеля.
- Ток утечки 30 мА — стандартное значение для дополнительной защиты человека.
- Характеристика отключения C — устойчива к кратковременным пусковым токам, типично для смешанных нагрузок (двигатели малой/средней мощности, группы розеток, освещение с драйверами и т.д.).
- Тип А — реагирует на переменный и пульсирующий постоянный дифференциальный ток; актуально для нагрузок с электроникой (блоки питания, инверторы, диммеры, бытовая техника).
- Электронный — электронная схема контроля утечки (учитывайте требования проекта и особенности питания, если на объекте возможны нестандартные режимы сети).
- Отключающая способность 6 кА — распространенный уровень для распределительных сетей зданий при соблюдении расчетов по токам КЗ.
- Серия EKF PROxima — ориентирована на применение в современных распределительных щитах.
| Тип изделия | Дифференциальный автомат (АВДТ) |
| Бренд | EKF |
| Серия | PROxima |
| Модель | АВДТ-63N |
| Полюсность | 3P+N (трехфазный с нейтралью) |
| Номинальный ток (In) | 20 А |
| Номинальный дифференциальный ток (IΔn) | 30 мА |
| Времятоковая характеристика | C |
| Тип дифференциальной защиты | A |
| Исполнение | Электронный |
| Отключающая способность | 6 кА |
| Артикул производителя | D63N46EA20C30 |
- Подбирайте номинал 20 А по расчетной нагрузке и сечению кабеля, а также по условиям прокладки.
- Значение 30 мА обычно применяют для линий, где важна защита человека (розеточные группы, оборудование с доступными металлическими частями).
- Тип А предпочтителен для линий с современной электроникой и импульсными блоками питания.
- Характеристика C подходит для большинства бытовых и коммерческих задач; для чисто активной нагрузки иногда используют B, для тяжелых пусков — D (по проекту).
Монтаж и подключение рекомендуется выполнять квалифицированным специалистом с соблюдением требований ПУЭ и проекта. Перед вводом в эксплуатацию проверяйте работоспособность дифференциальной защиты штатной кнопкой тестирования в рамках регламентного обслуживания.
