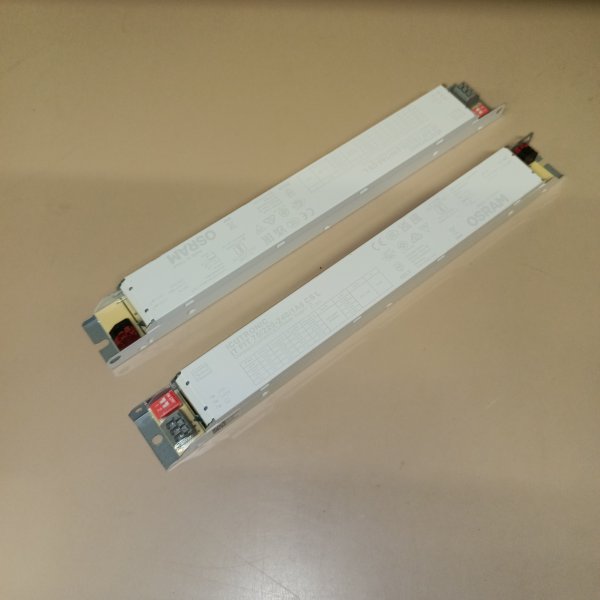

Электронный адаптер напряжение на выходе 23-54В для светодиодных светильников с DIP переключателем 1300-1600мА, осрам
Электронный адаптер напряжение на выходе 23-54В для светодиодных светильников с DIP переключателем 1300-1600мА, осрам 4062172212762
Драйвер – это прибор, преобразующий стандартное сетевое напряжение в то, которое требуется для питания конкретного светодиодного светильника. Одновременно он стабилизирует ток, ограничивает его по максимальному значению и защищает светильник от помех (если в него встроена гальваническая развязка). Драйверы для светодиодов выступают ключевой деталью в конструкции светодиодной лампы или светильника – если он внешний, то в случае выхода из строя его можно заменить и запустить светодиодный светильник снова в работу. Срок жизни, стабильная работа и яркость свечения светодиодов напрямую зависят от качества драйвера.
- Характеристики:
- Номинальное входное напряжение: 220-240 Вольт
- Частота сети: 50/60 Гц
- Коэффициент мощности: 0,96
- Перенапряжение (фаза/нейтраль-заземл): 2 кВ
- Перенапряжение (фаза/нейтраль): 1 кВ
- Номинальной выходное напряжение: 23-54 В
- Номинальный выходной ток: 1300 / 1400 / 1500 / 1600 мА
- Номинальная выходная мощность: 29.9-76.8 Вт
- Расстояние монтажного отверстия, длина: 270 мм
- Сечения кабеля, сторона ввода: 0,5-1,5/0,75-1,5 мм2
- Длина: 280 мм
- Ширина: 30 мм
- Высота: 21 мм
- Герметичный: Нет
- С регулировкой яркости: Нет
- Защита от перегрева: Автоматический реверсивный
- Предохранитель: Автоматический реверсивный
- Защита от короткого замыкания: Автоматический реверсивный
- Защита от холостого хода: Да
- Максимальная длина кабеля до лампы/светодиодного модуля: 2,0 м
- Подходит для светильников, имеющих класс защиты: I / II
- Тип защиты: IP20
| Бренд | Osram |
| Выходной ток | 940-3000мА |
| Мощность | 63-100Вт |
| Мощность | 21-60Вт |
| Регулировка | DIP переключатель |
| Степень пылевлагозащиты | IP20-33 |
| Назначение | Для светильников и светодиодов |
Этот драйвер из серии Osram IT FIT — рабочая «лошадка» для светодиодных светильников, когда нужен честный стабильный ток и возможность быстро подстроиться под конкретный LED-модуль. Удобен тем, что не приходится держать на складе несколько разных блоков: ток выбирается переключателем на корпусе.
Где применяется
Чаще всего такие драйверы ставят в потолочные и линейные светильники, панели, даунлайты и другие светодиодные решения на постоянном токе. Подходит для новых сборок, а также для ремонта светильников, где «родной» драйвер вышел из строя, но параметры LED-части известны и есть место под замену. Типичная история на объекте: меняете модуль или плату — и этим же драйвером аккуратно подгоняете ток под требуемый режим, не перегружая светодиоды.
Ключевые характеристики
- Диапазон мощности: 30–75 W.
- Выходное напряжение: 23–54 V.
- Выходной ток выбирается DIP-переключателем: 1300 / 1400 / 1500 / 1600 mA.
- Вход: 220–240 V.
- Модель: IT FIT 75/220…240/1A6 CS L.
- Артикул производителя: 4062172212762.
Практика и конструктивные моменты — что это дает
Главное здесь — настраиваемый ток. На монтаже это реально экономит время: не нужно «попадать» в один-единственный номинал драйвера, достаточно правильно выставить положение DIP-переключателя. Плюс удобно, когда один и тот же светильник может выпускаться в разных вариантах по световому потоку: ток выставили — и получили нужную яркость без замены блока.
Как работает и что защищает
Драйвер питает светодиоды в режиме постоянного тока — то есть держит заданные 1,3–1,6 А и подстраивает выходное напряжение в пределах 23–54 В под нагрузку. В нормальной схеме это защищает LED-модуль от разброса параметров и «ухода» режима, из-за которого светильники обычно и начинают быстро деградировать. Важно понимать простую вещь: этот тип драйвера выбирают по току и по диапазону напряжения цепочки светодиодов, а не «по вольтам как у блока питания».
Почему берут
Берут за предсказуемый результат в сборке и ремонте: выставили ток, уложились в напряжение — и светильник работает штатно. Плюс радует универсальность по мощности: от 30 до 75 Вт закрывает большой пласт типовых LED-светильников на объекте.
Рекомендации по применению
Перед установкой проверьте, что LED-модуль рассчитан на постоянный ток и что суммарное прямое напряжение вашей цепочки попадает в 23–54 В. Ток на DIP выставляйте исходя из паспорта светодиодного модуля (лучше не «крутить на максимум», если нет уверенности по теплоотводу). Любые переключения делайте только при снятом питании, а после замены — дайте светильнику поработать и оцените нагрев: по нему быстрее всего видно, попали ли вы в правильный режим.
