Автоматический выключатель дифференциального тока четырехполюсный трехфазный АВДТ ЕКФ Проксима 10 ампер тип АС 30мА
Автоматический выключатель дифференциального тока четырехполюсный трехфазный АВДТ ЕКФ Проксима 10 ампер тип АС 30мА D63N46EA10C30

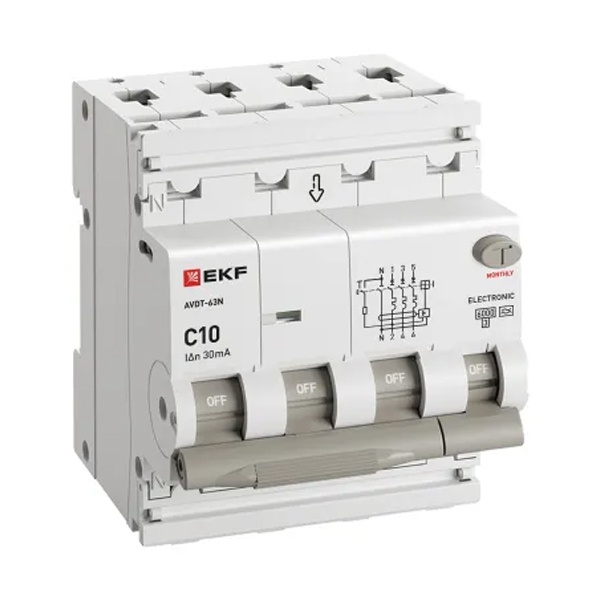

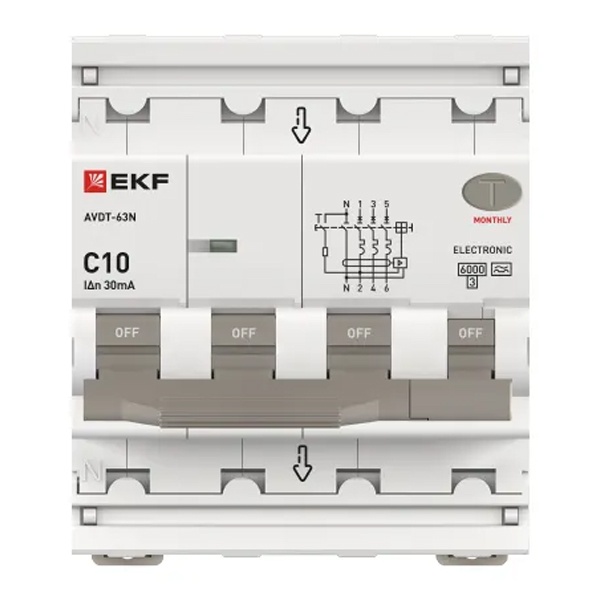

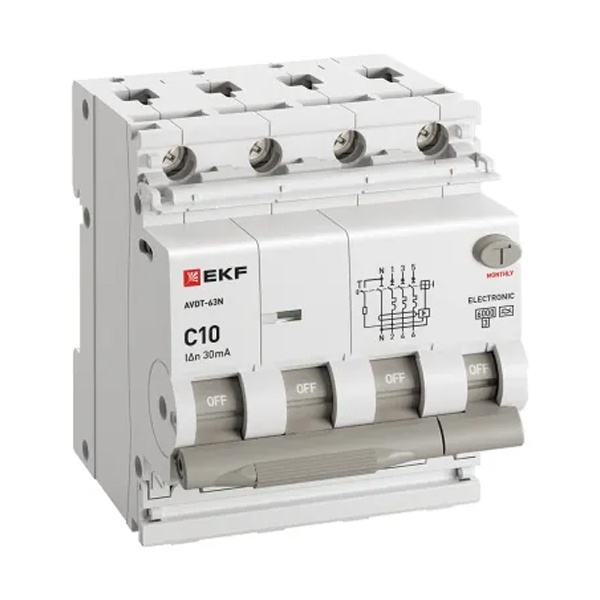

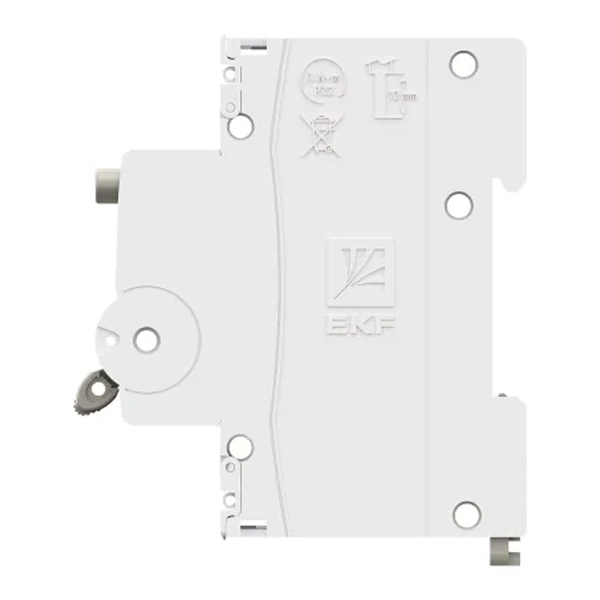

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF представляет собой комбинированное устройство, объединяющее функции автоматического выключателя и УЗО (электромеханического или электронного типа). Благодаря такому решению прибор обеспечивает комплексную защиту электрической сети одновременно от:
При возникновении аварийной ситуации устройство мгновенно отключает защищаемую цепь, предотвращая поражение электрическим током, возгорание и повреждение оборудования.
Особая конструкция двухсоставного рычага повышает информативность эксплуатации:
Особенности серии АВДТ-63N:
Благодаря этим особенностям, автоматические выключатели дифференциального тока серии АВДТ-63N PROXIMA EKF оптимально подходят для защиты как бытовых, так и промышленных электросетей, обеспечивая надежную работу оборудования и безопасность пользователей.
- Характеристики:
- Номинальное напряжение: 400 В
- Номинальный ток: 10 А
- Номинальный ток утечки: 30 мА
- Характеристика срабатывания (кривая тока): С
- Тип тока утечки: A
- Номинальная отключающая способность: 6 кА
- Номинальное напряжение изоляции: 500 В
- Номинальное импульсное напряжение: 4кВ
- Количество полюсов: 3P+N
- Механическая износостойкость: 20000 циклов
- Коммутационная износостойкость: 10000 циклов
- Рабочая температура окружающей среды: от -25 до 50°C
- Модульная ширина (общ. кол-во модульных расстояний): 4
- Размер: 71,2х85,7х73,4
- Степень защиты: IP20
| Бренд | EKF |
| Номинальный ток | 10 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | A |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4 |
| Тип расцепителя | Электронный |
Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат
Если нужно аккуратно собрать защиту на трехфазную линию и при этом не раздувать щиток лишними модулями, дифавтомат — самый рабочий вариант. EKF АВДТ-63N 3P+N на 10 А с утечкой 30 мА — как раз из тех аппаратов, которые ставят, когда важна и защита от короткого замыкания, и контроль утечки на землю в одном корпусе.
По месту применения это обычно группы с трехфазной нагрузкой, где есть вероятность утечек: линии на оборудование с электроникой и фильтрами, отдельные питающие линии в небольших щитах, ввод/группа на объектах, где требуется одновременно автомат и УЗО. Номинал 10 А чаще берут под умеренные нагрузки или когда нужно ограничить мощность линии, например для отдельных потребителей, автоматики, небольших приводов или распределения по группам.
Ключевые характеристики:
- 4-полюсное исполнение 3P+N — отключает и три фазы, и рабочий ноль, что в реальной эксплуатации сильно упрощает обслуживание и поиск неисправностей.
- Номинальный ток: 10 А.
- Ток утечки: 30 мА — уровень, который обычно ставят для защиты людей и проводки в конечных линиях.
- Характеристика срабатывания: C — нормально переносит кратковременные пусковые токи без лишних отключений.
- Тип по дифференциальному току: A — видит не только переменный, но и пульсирующий постоянный ток утечки (актуально для нагрузок с выпрямлением и электроникой).
- Отключающая способность: 6 кА.
- Исполнение: электронный.
Практический плюс 3P+N в том, что при аварии линия гарантированно обесточивается полностью, без «висящего» нуля и спорных ситуаций при обслуживании. Тип A в быту и на небольших коммерческих объектах встречается всё чаще: современные блоки питания, частотники, зарядки и прочая электроника могут давать утечки не чисто синусоидальные — и тут тип AC уже не всегда уместен.
Работает аппарат просто: при коротком замыкании или перегрузке отрабатывает как обычный автомат (тепловой и электромагнитный расцепители), а при появлении утечки на землю сравнивает токи в проводниках — как только разница превышает 30 мА, отключает цепь. Это и защита от поражения током при пробое на корпус, и снижение риска нагрева/возгорания из-за токов утечки.
Почему берут именно такой вариант: экономит место в щите по сравнению со связкой «автомат + УЗО», дает полноценное отключение 3P+N, а тип A спокойнее относится к современным нагрузкам с электроникой. Плюс номинал 10 А удобен там, где линию нужно сделать «узкой» и контролируемой по мощности.
Рекомендации по применению: подбирайте сечение кабеля и уставку по нагрузке и условиям прокладки, а не «впритык» по паспорту потребителя. Если в линии есть частотные приводы/импульсные блоки питания, тип A — правильное направление, но при выраженных помехах и больших утечках лучше заранее проверить реальную утечку и корректно развести нулевые проводники по группам. После монтажа обязательно проверьте работу дифференциальной части штатной кнопкой теста.
