Монтажный зажим промежуточного подвеса провода СИП с несущей нулевой жилой
Описание

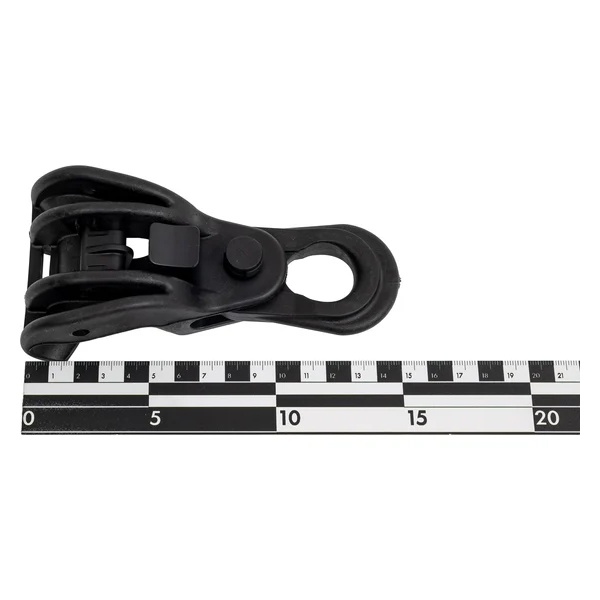

Монтажный зажим промежуточного подвеса провода СИП с несущей нулевой жилой 10200071
Подвесные поддерживающие зажимы предназначены для крепления самонесущего изолированного провода СИП-2 на промежуточных опорах воздушных линий электропередачи. Конструктивные элементы зажима, контактирующие с несущей нулевой жилой, выполнены из высокопрочного диэлектрического материала. Они выполняют функцию изолятора, обеспечивают надежную электрическую изоляцию, а также эффективно защищают изоляцию жилы от механических повреждений и истирания в процессе эксплуатации.
Конструкция зажима обеспечивает необходимую степень свободы подвески СИП, что позволяет компенсировать температурные удлинения провода, ветровые и гололёдные нагрузки, снижая тем самым механические напряжения в несущей жиле и увеличивая срок службы линии.
Отличительные особенности:
- Характеристики:
- Номинальное сечение проводника - 16 мм2
- Предельная нагрузка - 12 кН
- Максимальное сечение проводника - 95 мм2
- Тип системы - СИП-2
Обзор от AI
Подвесной зажим Нилед PS1500 — это та самая «рабочая лошадка» для воздушных линий с СИП-2, когда нужно аккуратно и надежно повесить провод на опоре, не устраивая танцев с бубном на высоте. Ставится быстро, держит уверенно и не требует лишних регулировок, если монтаж сделан по месту с нормальным запасом по провесу.
Чаще всего PS1500 берут для ответвлений и пролетов на ВЛИ 0,4 кВ: частный сектор, коттеджные поселки, уличные сети, вводы к зданиям, реконструкция старых «голых» линий под СИП. В целом это типовой вариант, когда у вас СИП-2 в диапазоне сечений 16–95 мм2 и нужна нормальная подвеска на кронштейн/кронштейновую арматуру, а не временное решение «как-нибудь на проволоку».
По ключевым моментам:
- тип: зажим подвесной;
- модель: PS1500;
- провод: СИП-2;
- диапазон сечений: 16–95 мм2;
- производитель: Нилед;
- артикул: 10200071.
Практически ценится за то, что он «прощает» нормальные монтажные мелочи: зажим рассчитан именно на подвес, то есть на удержание провода в пролете и работу с его весом и ветровой нагрузкой, без пережима жил. Это особенно важно на СИП — там лишнее давление или неправильная подвеска со временем вылезают: и по провесу, и по изоляции, и по арматуре в целом.
Как работает и что держит: зажим принимает на себя механическую нагрузку от пролета и передает ее на опору через кронштейн/узел крепления. Провод в нем фиксируется так, чтобы удерживать линию в заданной точке подвеса, сохраняя нормальную геометрию трассы и не давая проводу «гулять» на ветру больше, чем это допускается монтажом. По сути, это элемент, который отвечает за порядок в пролете: чтобы СИП висел правильно и не терся там, где не должен.
Почему его обычно берут: понятная модель под ходовые сечения СИП-2, предсказуемое поведение в монтаже и обслуживании, плюс удобство, когда на объекте много одинаковых узлов — меньше ошибок, быстрее сборка, проще контроль.
Рекомендации по применению: перед установкой проверьте, что у вас именно СИП-2 и сечение попадает в диапазон 16–95 мм2. Подвесной зажим ставят в точках подвеса, а для натяжных участков и анкеровки используют соответствующую натяжную арматуру — это разные задачи. На монтаже не ленитесь выровнять узел по месту и задать нормальный провес: от этого зависит, как линия переживет сезонные температуры и ветер.
