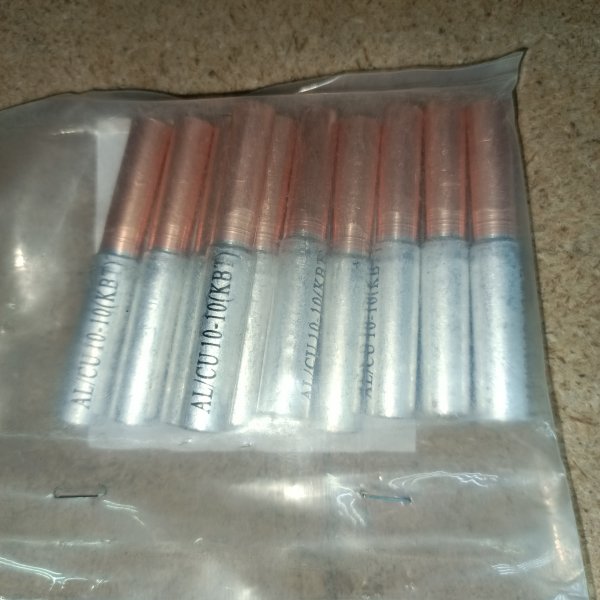

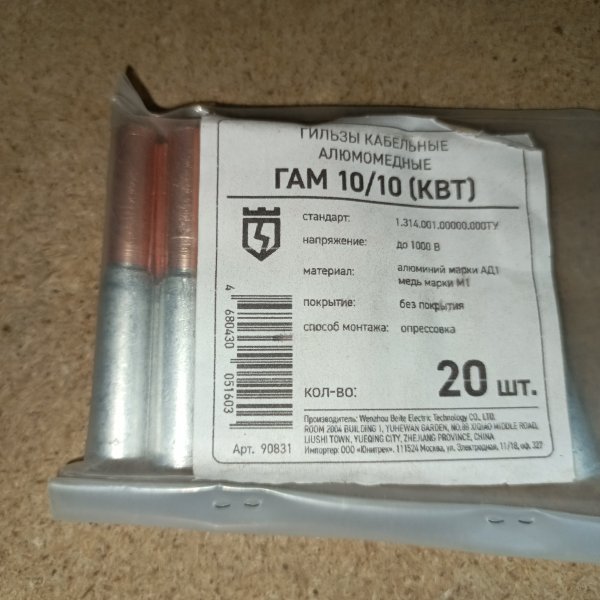

Обжимная кабельная гильза КВТ ГАМ для соединения медных и алюминиевых проводников сечением 10мм2
Описание
Обжимная кабельная гильза КВТ ГАМ для соединения медных и алюминиевых проводников сечением 10мм2 90831
Гильза алюмомедная (ГАМ) — предназначена для опрессовки и надёжного соединения электрических проводников из меди, алюминия или биметаллических жил. Основным материалом изделия является алюминий с нанесённым слоем меди методом гальванического покрытия, что обеспечивает отличную проводимость и антикоррозийную защиту.
Гильзы ГАМ применяются для соединения между собой проводников различных металлов (медь–алюминий), в электрических распределительных и силовых сетях и при монтаже воздушных линий электропередач и кабельных трасс, в условиях, где требуется исключить гальваническую пару и повысить срок службы соединения.
- Характеристики:
- Рабочее напряжение - 1кВ
- Материал жилы - алюминий-медь
- Сечение жилы - 10мм2
- Покрытие контактной части - без покрытия
- Материал контактной части - алюминий-медь
- Технология монтажа - опрессовка
Характеристики
| Максимальное сечение кабеля | 10 мм2 |
| Материал кабеля | Алюминий |
| Минимальное сечение кабеля | 10 мм2 |
| Бренд | КВТ |
| Вид наконечника | Гильза |
| Тип разъема | ГА, ГАМ |
Обзор от AI
Гильза кабельная КВТ алюмомедная ГАМ 10/10 (арт. производителя 90831) — соединительная опрессовочная гильза для надежного стыка алюминиевых и медных проводников. Применяется при монтаже и ремонте силовых линий, когда требуется выполнить переход Al–Cu и обеспечить стабильный электрический контакт с низким переходным сопротивлением.
Гильза используется совместно с пресс-инструментом (опрессовка) и предназначена для стационарных соединений в распределительных щитах, шкафах управления, на вводах и в кабельных трассах. Серия ГАМ удобна для работ, где важно аккуратно соединить проводники из разных металлов без риска ускоренной коррозии и перегрева контакта.
Где используется
- соединение алюминиевых и медных жил в силовых и распределительных цепях
- электромонтаж в квартирных и этажных щитах, ВРУ, ГРЩ
- шкафы автоматики и управления, клеммные отсеки, распределительные коробки
- ремонт и наращивание кабеля при замене участков линии
- подключение оборудования, где встречаются Al и Cu проводники
Характеристики
- Тип изделия: гильза кабельная для опрессовки (соединительная)
- Назначение: переходное соединение алюминий–медь (Al–Cu)
- Серия / исполнение: ГАМ
- Размер: 10/10 (для жил соответствующего сечения со стороны Al и со стороны Cu)
- Материал: алюмомедная (комбинированная)
- Бренд: КВТ
- Артикул производителя: 90831
- Способ монтажа: опрессовка пресс-клещами/прессом с подходящей матрицей
Особенности и преимущества
- Переход Al–Cu в одном изделии: упрощает монтаж при соединении разнородных металлов.
- Надежный контакт после опрессовки: при правильном подборе матрицы и соблюдении технологии соединение устойчиво к нагреву и вибрациям.
- Аккуратный и компактный узел: удобно размещать в щитах и коробках, подходит для стационарных соединений.
- Повторяемость результата: опрессовка обеспечивает стабильное качество соединения по сравнению со скрутками и временными решениями.
- Решение для ремонта линий: позволяет быстро восстановить участок кабеля с минимальным увеличением габаритов соединения.
Рекомендации по монтажу
- подберите гильзу по сечению проводников: сторона «10» под соответствующее сечение алюминиевой и медной жилы
- используйте пресс-инструмент и матрицу, рекомендованные для гильз данного типа и размера
- перед опрессовкой подготовьте жилы: снимите изоляцию на нужную длину, удалите оксидную пленку (для Al), обеспечьте чистоту контактной поверхности
- выполняйте опрессовку требуемым количеством обжимов по технологии, принятой для данного инструмента/матрицы
- после соединения обязательно выполните изоляцию места стыка (термоусадка, изолента, изолирующая манжета) в зависимости от условий монтажа
Комплектация
- гильза кабельная алюмомедная КВТ ГАМ 10/10 — 1 шт. (в зависимости от упаковки поставки)
Примечание
Для долговечной работы соединения важно соблюдать технологию опрессовки и правильно подбирать инструмент и матрицы под конкретный тип гильз и сечение жил.
