Автоматический выключатель ИЭК ВА 47-60M 2Р 32А 6 кА характеристика С (автомат электрический)

Артикул:

MVA31-2-032-C

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 32 A

6 A 10 A 16 A 20 A 25 A32 A40 A 50 A 63 A

Количество модулей — 2

123 4

Модульный электрический автомат двухполюсный, номинальный ток 32 ампера, с характеристикой C

Ключевые характеристики

БрендIEK

Номинальный ток32 A

Количество полюсов2

Характеристика срабатывания кривая токаC

Отключающая способность6 кА

Количество модулей2

Все характеристики ›

Описание

Модульный электрический автомат двухполюсный, номинальный ток 32 ампера, с характеристикой C MVA31-2-032-C

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Преимущества:

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Характеристики:

Количество полюсов: 2
Номинальный ток: 40 А
Характеристика срабатывания: C
Номинальное рабочее напряжение: 400 В
Отключающая способность: 6 кА
Ширина по количеству модульных расстояний: 36 мм
Тип расцепителя: тепловой, электромагнитный
Максимальное сечение кабеля: 25 мм²
Тип монтажа: на DIN-рейку
Возможность присоединения шин: PIN (штырь), FORK (вилка)
Степень защиты: IP20

Характеристики

Бренд	IEK
Номинальный ток	32 A
Количество полюсов	2
Характеристика срабатывания кривая тока	C
Отключающая способность	6 кА
Количество модулей	2

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток32 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 608986 кА

Номин. (расчетное) напряжение400 В

Количество защищенных полюсов2

Модульная ширина (общ. кол-во модульных расстояний)2

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)71 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Автоматический выключатель ИЭК ВА 47-60M 2Р 32А 6 кА характеристика C предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модель относится к линейке модульных автоматов IEK и рассчитана на рабочий ток до 32 А с отключающей способностью 6 кА. Двухполюсное исполнение обеспечивает одновременное отключение фазы и нуля, повышая безопасность эксплуатации и удобство обслуживания.

Выключатель подходит для применения как в бытовых, так и в коммерческих и малых промышленных установках. Характеристика срабатывания C обеспечивает надежную защиту типовых потребителей (розеточные группы, освещение, бытовая техника, маломощные электродвигатели и др.). Конструкция автомата разработана с учетом требований современных электроустановок, предусматривает удобный монтаж на стандартную DIN-рейку и простую идентификацию параметров.

Область применения

Распределительные щиты в квартирах и частных домах.
Электрические щиты в офисах, магазинах, небольших коммерческих объектах.
Щитки освещения и розеточных групп.
Защита линий питания бытовой и малой коммерческой техники.
Подключение и защита маломощных электродвигателей и оборудования с умеренными пусковыми токами.
Щиты временного электроснабжения на строительных площадках и объектах обслуживания.

Основные характеристики

Модель: Автоматический выключатель ИЭК ВА 47-60M 2Р 32А 6 кА характеристика C.
Артикул производителя: MVA31-2-032-C.
Бренд: IEK.
Количество полюсов: 2 (двухполюсный автомат).
Номинальный ток: 32 А.
Характеристика срабатывания: C (для стандартных нагрузок с умеренными пусковыми токами).
Номинальная отключающая способность: 6 кА.
Номинальное рабочее напряжение: 230/400 В переменного тока (50 Гц).
Тип установки: модульный автоматический выключатель на DIN-рейку.
Способ подключения проводников: винтовые клеммы.
Тип расцепителей: тепловой и электромагнитный.

Конструктивные особенности

Двухполюсное исполнение обеспечивает одновременное отключение фазы и нулевого проводника, повышая уровень безопасности.
Компактный модульный корпус для установки в стандартных электрощиты на DIN-рейку.
Надежный механический ресурс, рассчитанный на большое число коммутационных циклов.
Четкая индикация положения контактов (включено/выключено).
Удобные клеммы с надежной фиксацией проводников, обеспечивающие стабильный контакт.
Стандартизированные габаритные размеры, совместимость с большинством распространенных щитов и боксов.
Прочное исполнение корпуса, устойчивого к механическим воздействиям в процессе монтажа и эксплуатации.

Преимущества использования

Эффективная защита линий от перегрузки и короткого замыкания, продление срока службы проводки и оборудования.
Соответствие распространенным требованиям для бытовых и коммерческих электроустановок.
Удобство проектирования и монтажа в составе новых и существующих щитов.
Оптимальное соотношение стоимости и надежности за счет использования продукции известного бренда IEK.
Возможность применения в широком спектре задач: от бытовых розеточных линий до небольших щитков на объектах обслуживания.

Рекомендации по применению

Подбирать номинальный ток автомата в соответствии с сечением кабеля и расчетной нагрузкой линии.
Устанавливать автоматический выключатель в соответствии с действующими нормами и правилами электроустановок.
Монтаж и подключение выполнять квалифицированным специалистом.
Регулярно проводить визуальный осмотр щита и клеммных соединений на предмет нагрева и ослабления контактов.

Фото, видео и документы

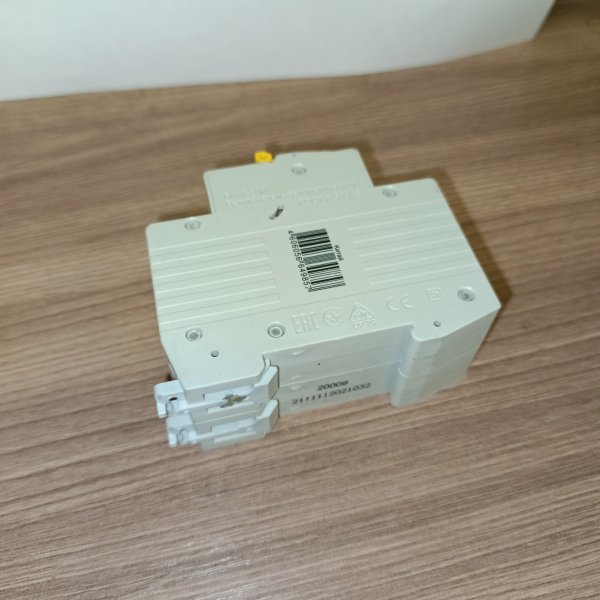

MVA31-2-032-C Автоматический выключатель ИЭК ВА 47-60M 2Р 32А 6 кА характеристика С (автомат электрический) фото 1

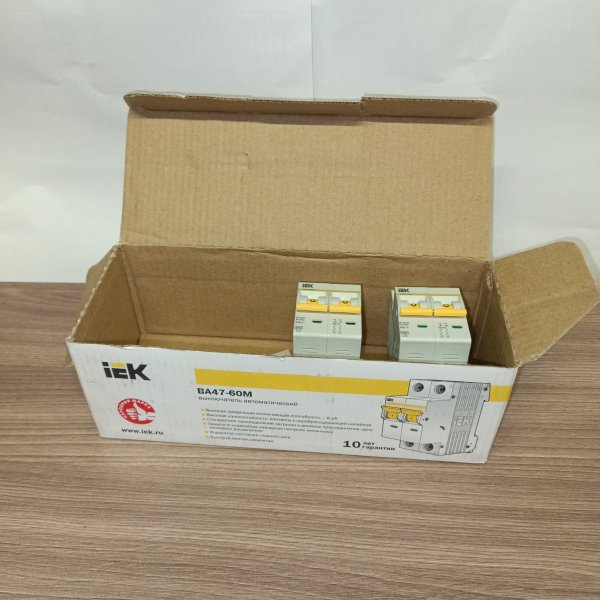

MVA31-2-032-C Автоматический выключатель ИЭК ВА 47-60M 2Р 32А 6 кА характеристика С (автомат электрический) фото 2

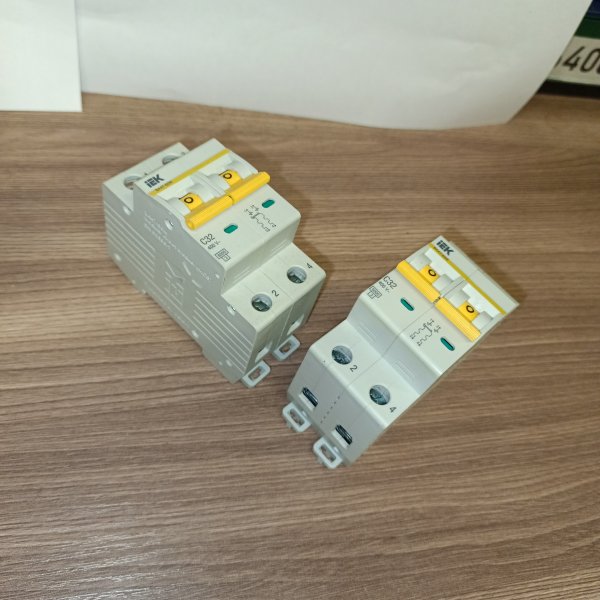

MVA31-2-032-C Автоматический выключатель ИЭК ВА 47-60M 2Р 32А 6 кА характеристика С (автомат электрический) фото 3
