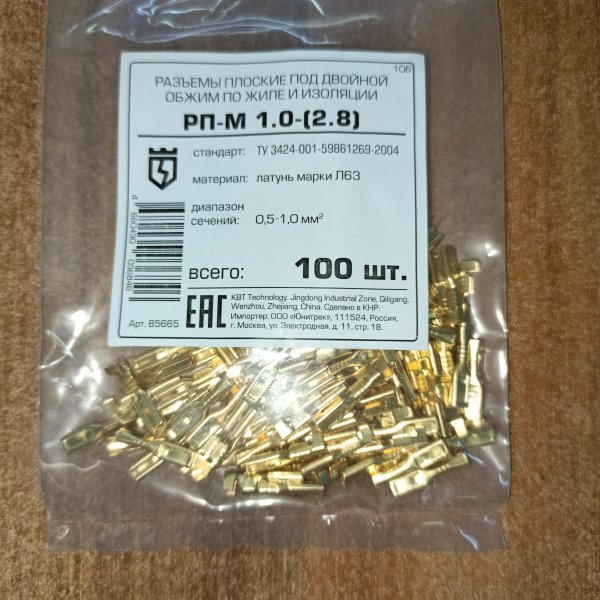

Обжимной неизолированный наконечник РП-М мама плоский шириной 2.8 мм для проводов сечением до 1 мм2
Обжимной неизолированный наконечник РП-М мама плоский шириной 2.8 мм для проводов сечением до 1 мм2 109244
Разъем плоский типа РП предназначен для создания надежных и долговечных электрических соединений в цепях постоянного и переменного тока. Он используется в автомобильной, бытовой и промышленной электронике для коммутации проводов сечением до 1мм2
- Характеристики:
- Тип коннектора - разъем мама плоский
- Особенности конструкции - Виброустойчивый
- Рабочее напряжение - 0.4 кВ
- Материал жилы - медь
- Сечение жилы - 0.5-1 мм2
- Класс гибкости жилы - 3,4,5,6
- Покрытие контактной части - без покрытия
- Материал контактной части - латунь
- Технология монтажа - опрессовка
Плоский разъем РП-М от КВТ — это обычная, но очень нужная мелочь для аккуратных соединений в проводке. Когда надо быстро и надежно подключиться к клемме «папа» без пайки и лишних колхозных скруток, такие наконечники здорово выручают.
Вживую чаще всего он встречается в щитах и шкафах автоматики, в слаботочке и силовых цепях управления, в ремонте техники и автопроводке, а также в любой сборке, где провод приходится иногда снимать и ставить обратно. Удобен там, где важна скорость обслуживания: снял клемму, заменил узел, поставил назад — и контакт остается предсказуемым.
Ключевые характеристики:
- Тип: плоский разъем «мама» (неизолированный).
- Серия/модель: РП-М 1.0-(2.8).
- Под сечение жилы: 0,5–1,0 мм2.
- Бренд: КВТ.
- Артикул производителя: 109244.
- Код товара: 85665.
Практика и удобство: неизолированное исполнение обычно берут, когда изоляцию и защиту планируют делать отдельно — например, термоусадкой, изоляционным колпачком или размещением внутри корпуса/разъема. Это дает свободу по габаритам: можно вписаться в тесные места и не «распирать» жгут толстой заводской изоляцией клеммы. Плюс проще визуально контролировать, как обжата жила и легла ли она в обжимную часть.
Как работает и что дает по контакту: соединение держится за счет обжима — металл разъема обжимается вокруг проводника и фиксирует его механически, одновременно обеспечивая электрический контакт. Дальше разъем надевается на плоский ответный вывод («папа») и работает как съемное соединение. При нормальном обжиме контакт получается стабильным, без нагрева на нагрузке и без «плавающих» обрывов от вибрации.
Почему берут: за предсказуемость в монтаже и обслуживании. Это тот формат, который знаком любому, кто собирал щиты или ремонтировал проводку: быстро подключается, легко снимается, не требует пайки, а при аккуратной обжимке служит долго.
Рекомендации по применению: подбирайте разъем именно под сечение 0,5–1,0 мм2 и используйте подходящие обжимные клещи под плоские клеммы — «пассатижами» можно сжать, но нормального контакта и удержания это часто не дает. После обжима слегка потяните провод — он не должен выходить. Так как разъем неизолированный, заранее продумайте изоляцию и расстояния до соседних токоведущих частей, особенно в щите и в тесных корпусах.
