Межблочный сигнальный кабель МКЭШ с 5-ю медными лужеными жилами 0,35 мм2 мп (многопроволочный) в экране и в защитном шланге из ПВХ пластиката

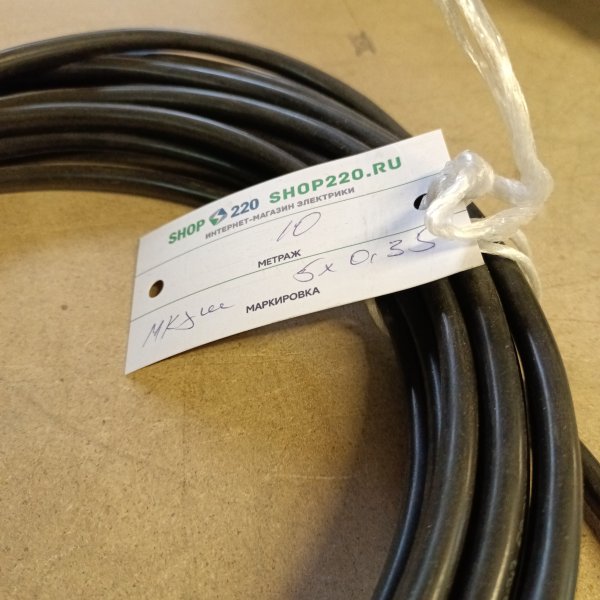

Межблочный сигнальный кабель МКЭШ с 5-ю медными лужеными жилами 0,35 мм2 мп (многопроволочный) в экране и в защитном шланге из ПВХ пластиката МКЭШ 5х0,35
Кабель монтажный МКЭШ 5х0,35 - надежное решение для организации электрических соединений и передачи сигналов в оборудовании, системах автоматики и контрольно-измерительных цепях. Конструкция с пятью жилами сечением 0,35 мм2 обеспечивает удобный монтаж и подходит для подключения различных компонентов электрических установок.
Экранирующий слой снижает влияние внешних электромагнитных помех, благодаря чему проводник можно использовать в цепях, где важна стабильность передаваемого сигнала. Изделие отличается компактностью, гибкостью и практичностью при прокладке внутри шкафов, приборов и другого оборудования.
Кабель МКЭШ 5х0,35 выбирают для монтажных работ, подключения аппаратуры, средств автоматизации и электронных устройств. Он сочетает удобство эксплуатации, защиту от помех и подходящие характеристики для широкого спектра технических задач.

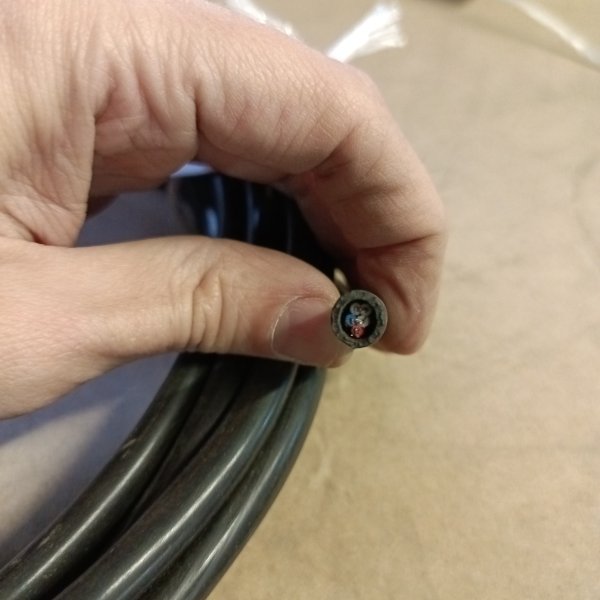

- Токопроводящая жила: медная, луженая, многопроволочная.
- Изоляция: ПВХ пластикат.
- Скрутка: изолированные жилы скручены в кабель. В каждом повиве две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива .
- Экран: из медной проволоки диаметром не более 0,20 мм. Коэффициент поверхностной плотности экрана не менее 65%.
- Оболочка: ПВХ пластикат.
- Количество жил: 5.
- Сечение жил: 0,35 мм2.
- Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее 0,1 МОм.
- Кабели стойкие к изгибу.
- Кабели устойчивы к вибрационным нагрузкам, ударам, линейным нагрузкам.
- Диапазон рабочих температур - от -50°С до +70°С.
| Бренд | Кабельный завод |
| Область применения | монтажный, телекоммуникационный |
| Маркировка кабеля | МКШ, МКЭШ, МКЭШвнг(А)-LS, МКЭШнг(А)-LS |
| Дополнительные свойства | экранированный |
| Количество жил | 5 |
| Сечение жилы,мм2 | 0,35 |
| Тип жилы | Медь |

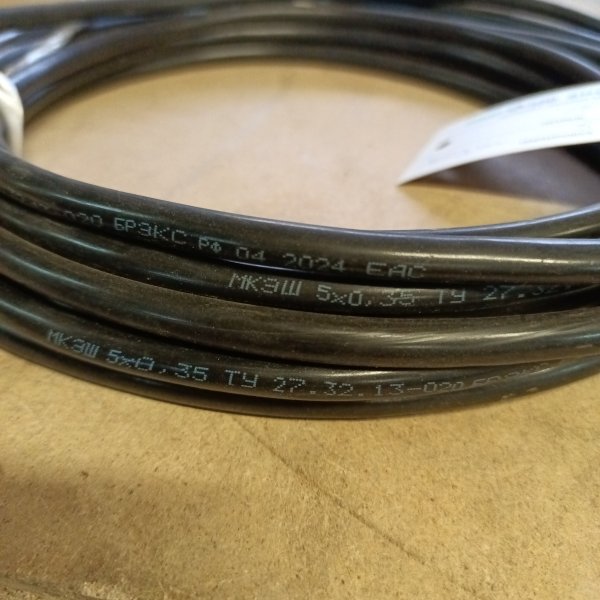

МКЭШ 5х0,35 — монтажный экранированный кабель, который обычно берут туда, где важны стабильный сигнал и аккуратная коммутация. Для щитов, шкафов автоматики и линий управления он удобен тем, что не «капризничает» рядом с силовыми цепями и помогает держать помехи под контролем.
По практике этот кабель чаще всего встречается в системах автоматики, КИП и диспетчеризации: датчики, исполнительные механизмы, цепи управления, сигнальные линии в станках и оборудовании. Он хорошо заходит в ситуации, когда рядом работают частотники, реле, пускатели или просто много проводов в одном лотке — то есть там, где наводки могут испортить картину по сигналу.
Ключевые характеристики по маркировке:
- МКЭШ — монтажный кабель с экраном (защита от электромагнитных помех в сигнальных цепях).
- 5х0,35 — пять жил сечением 0,35 мм².
- Бренд: Кабельный завод.
- Артикул производителя: МКЭШ 5х0,35.
Практические особенности, которые ценят монтажники: пять жил удобно использовать, когда нужно развести несколько дискретных сигналов или собрать, например, общий плюс/минус и отдельные управляющие линии в одном кабеле. Сечение 0,35 мм² — типовой вариант для цепей управления и сигнализации: токи небольшие, зато кабель получается не слишком «толстый», легче уложить в кабель-канал и аккуратно завести в шкаф.
Что защищает и как это работает: экранирование в МКЭШ снижает влияние внешних помех на жилы. На практике это помогает, когда по соседству идут силовые кабели или рядом стоят источники помех — двигатели, контакторы, преобразователи частоты. Экран принимает на себя часть наводок, и линия управления становится заметно спокойнее. Важно понимать: сам по себе экран не «магия» — эффект зависит от того, как он подключен и как проложена трасса.
Почему берут: когда нужно собрать чистую и предсказуемую линию для сигналов/управления без лишних сюрпризов по помехам. Плюс удобно, что все нужные цепи можно свести в один кабель, а не тянуть пучок отдельных проводов.
Рекомендации по применению: прокладывайте сигнальные линии отдельно от силовых, а если пересечения неизбежны — лучше под прямым углом. Экран имеет смысл корректно заземлять со стороны шкафа/источника сигнала (схема подключения зависит от конкретной системы и требований по помехам). Сечение 0,35 мм² выбирайте под малые токи управления; для питания нагрузки и длинных линий заранее проверьте падение напряжения.
