Гильза под опрессовку ГАМ соединительно-переходная, медь 25мм2 и алюминий 35мм2 , КВТ
Гильза под опрессовку ГАМ соединительно-переходная, медь 25мм2 и алюминий 35мм2 , КВТ 50555
Предназначена для соединение методом опрессовки алюминиевых кабелей и проводов сечением 35 мм2 с медными сечением 25 мм2 при сохранении токовой нагрузки.
- Характеристики:
- Тип коннектора - гильза соединительная
- Рабочее напряжение - 10 кВ
- Сечение медной жилы - 25 мм2
- Сечение алюминивой жилы - 35 мм2
- Покрытие контактной части - без покрытия
- Технология монтажа - опрессовка
| Максимальное сечение кабеля | 35 мм2 |
| Бренд | КВТ |
| Минимальное сечение кабеля | 25 мм2 |
| Тип разъема | ГА, ГАМ |
| Вид наконечника | Гильза |
| Материал кабеля | Алюминий |
Гильза соединительная обжимная для алюминиевых проводников EC001060

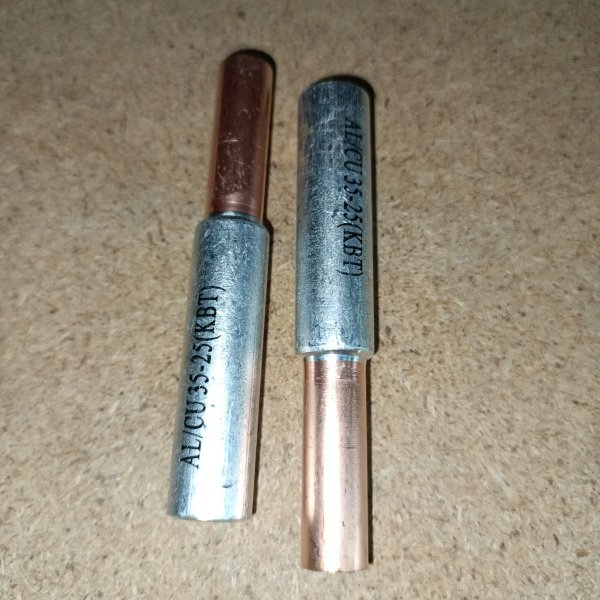

Гильза медно-алюминиевая ГАМ 35-25 КВТ 50555
ГАМ 35-25 от КВТ — это алюмомедная кабельная гильза для тех случаев, когда нужно аккуратно и по‑человечески состыковать алюминиевую жилу с медной без самодеятельности с «скрутками» и сомнительных переходников. В работе вещь понятная: обжал — получил нормальный переход Al/Cu под дальнейшую изоляцию.
Где применяется
Такие гильзы чаще всего выручают в щитах, распредкоробках и при ремонте линий, когда старая проводка или ввод выполнены алюминием, а дальше по схеме уже идет медь. Еще один типичный сценарий — замена участка кабеля, подключение оборудования, модернизация вводов в частном доме или на объекте, где алюминий исторически остался, а медные перемычки и автоматика уже стоят современные.
Ключевые характеристики
- Тип: гильза кабельная алюмомедная (переход Al/Cu).
- Модель: ГАМ 35-25.
- Бренд: КВТ.
- Артикул производителя: 50555.
- Номиналы по сечению: под алюминиевую жилу 35 мм² и под медную 25 мм² (как читается из маркировки 35-25).
Практические особенности
Смысл именно алюмомедной гильзы в том, что она рассчитана на «стык разных металлов» и позволяет сделать переход компактно и предсказуемо по результату. После правильного обжима соединение получается механически жестким — не болтается, не «дышит» от нагрева и не требует периодической протяжки, как у части винтовых соединений. Плюс удобно, что сечение уже заложено в самой модели: не нужно гадать, что куда влезет.
Что защищает / как работает
При прямом контакте меди и алюминия в соединении легко получить рост переходного сопротивления: окислы, разнородные металлы, локальный нагрев — дальше по цепочке потемнение изоляции и вполне реальный риск аварии. Гильза делает соединение через штатный переходник: жилы вставляются в свои стороны и обжимаются инструментом, а электрический контакт формируется по всей площади сжатия. Чем лучше обжим и чище подготовка жил, тем стабильнее сопротивление и меньше нагрев под нагрузкой.
Почему берут
- Решает распространенную задачу Al/Cu без «колхоза» и спорных клеммных комбинаций.
- После обжима соединение получается компактным и удобным для нормальной изоляции.
- Понятная маркировка по сечениям: алюминий 35 мм² — медь 25 мм².
Рекомендации по применению
Подбирайте гильзу строго под фактические сечения жил и используйте пресс-клещи/пресс с матрицами под обжим гильз. Алюминиевую жилу перед сборкой имеет смысл зачистить до чистого металла и не затягивать с обжимом, чтобы не успела «схватиться» оксидная пленка. После опрессовки соединение обязательно изолируйте (термоусадкой или другим подходящим способом) и укладывайте без натяга — так контакт живет дольше и ведет себя спокойнее на нагреве.
