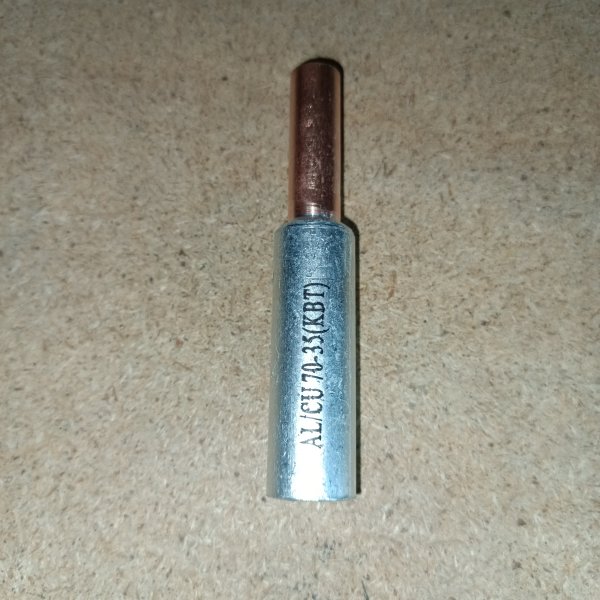

Обжимная кабельная гильза КВТ ГАМ для соединения медных и алюминиевых проводников сечением 35 и 70мм2
Описание
Обжимная кабельная гильза КВТ ГАМ для соединения медных и алюминиевых проводников сечением 35 и 70мм2 90842
Гильза алюмомедная (ГАМ) — предназначена для опрессовки и надёжного соединения электрических проводников из меди, алюминия или биметаллических жил. Основным материалом изделия является алюминий с нанесённым слоем меди методом гальванического покрытия, что обеспечивает отличную проводимость и антикоррозийную защиту.
Гильзы ГАМ применяются для соединения между собой проводников различных металлов (медь–алюминий), в электрических распределительных и силовых сетях и при монтаже воздушных линий электропередач и кабельных трасс, в условиях, где требуется исключить гальваническую пару и повысить срок службы соединения.
- Характеристики:
- Рабочее напряжение - 1кВ
- Материал жилы - алюминий-медь
- Сечение жилы - 70/35мм2
- Покрытие контактной части - без покрытия
- Материал контактной части - алюминий-медь
- Технология монтажа - опрессовка
Характеристики
| Вид наконечника | Гильза |
| Тип разъема | ГА, ГАМ |
| Максимальное сечение кабеля | 70 мм2 |
| Материал кабеля | Алюминий |
| Минимальное сечение кабеля | 35 мм2 |
| Бренд | КВТ |
Обзор от AI
ГАМ 70/35 от КВТ — рабочая алюмомедная гильза для случаев, когда нужно нормально, без «колхоза», состыковать алюминиевую жилу с медной. В таких переходах мелочи решают: лишнее сопротивление, нагрев, окисление — и соединение начинает жить своей жизнью. Здесь идея простая: сделать контакт стабильным и предсказуемым.
Чаще всего такие гильзы ставят при подключении старых алюминиевых линий к современной медной разводке: вводы в щит, замена участков кабеля, подключение оборудования, перенос счетчика или сборка переходов в распределительных шкафах. Полезна и в ремонте, когда часть трассы уже медь, а часть еще алюминий, и нужно аккуратно «подружить» разные металлы без прямого контакта клеммой или скруткой.
Ключевые характеристики:
- тип: гильза алюмомедная (переход Al/Cu);
- маркировка: ГАМ 70/35 — под алюминиевую жилу 70 мм2 и медную 35 мм2;
- производитель/бренд: КВТ;
- артикул: 90842.
По практике такие гильзы берут, когда важно получить компактное соединение под опрессовку, которое потом без проблем укладывается в муфту, коробку или щит. Правильно обжатая гильза держит нагрузку спокойно: контакт получается по всей площади, а не в одной точке, как это бывает в «временных» решениях.
Что защищает и как работает: гильза решает главную проблему перехода алюминий-медь — их нежелательный прямой контакт. При опрессовке жила плотно обжимается в своей части гильзы, контакт стабилизируется, уменьшается переходное сопротивление. В результате соединение меньше греется под током и дольше сохраняет нормальный контакт даже в условиях вибраций и температурных циклов.
Почему берут: это понятный и безопасный способ сделать переход Al/Cu без клеммных «костылей»; размеры уже заданы маркировкой, ошибиться сложнее; после опрессовки соединение не требует подтяжки, как винтовые зажимы.
Рекомендации по применению: подбирайте пресс-матрицу под конкретное сечение и тип гильзы и обжимайте инструментом, рассчитанным на такие размеры. Жилы перед сборкой лучше нормально подготовить: ровный рез, зачистка до чистого металла без «надрезов» проволок/жил. Если соединение работает во влажной или агрессивной среде, продумайте изоляцию и герметизацию уже после опрессовки (термоусадка, муфта и т.п.) — сама по себе гильза не заменяет защиту от среды.
