Коробка уравнивания потенциалов Промрукав 70х70х40 мм ОП с шиной на 8 зажимов

Артикул:

40-0200-У

Обзор от AI

Производитель: Промрукав (Promrukav)

Коробка уравнивания потенциалов КУП для открытой установки с клеммником на 8 полюсов Промрукав

Ключевые характеристики

БрендПромрукав

МонтажОткрытый

ФормаПрямоугольная

МатериалПластик

Количество гермовводов6

IPIP55

Все характеристики ›

Описание

Коробка уравнивания потенциалов КУП для открытой установки с клеммником на 8 полюсов Промрукав 40-0200-У

Область применения:

коробки уравнивания потенциалов применяются при организации ДСУП в помещениях офисов, квартир, частных домов, больницах или помещениях производственных зданий.

Надежность:

материал коробок является безгалогенным («HF» – halogen-free), не содержит вредных для здоровья веществ.

Удобство эксплуатации:

различные виды коробок для различных типов стен (для открытой установки, для скрытой установки в кирпичные и бетонные стены, для скрытой установки в гипсокартонные и полые стены).

Технические характеристики

Степень защиты - IP55
Климатическое исполнение - УХЛ4
Температура монтажа - от -5 °С до +60 °С
Температура эксплуатации - от -25 °С до +40 °С
Материал - полипропилен или АБС-пластик (в зависимости от способа крепления крышки)
Номинальный ток - 63 А
Материал шины заземления - Латунь с содержанием меди не менее 57%, прижимные винты из оцинкованной стали
Количество зажимов шины заземления - 8
Максимальное сечение присоединяемых проводников - 10 мм²
Внешние установочные размеры - 80х80х45 мм
Внутренние установочные размеры - 70х70х40 мм
Количество и размер вводов - 6*D20

Описание от производителя:

Коробки уравнивания потенциалов (КУП) предназначены для защиты жизни человека в помещениях с повышенной опасностью поражения электрическим током, таких как ванные комнаты, душевые и сауны. КУП являются одним из элементов дополнительной системы уравнивания потенциалов (ДСУП), соединяющей между собой все доступные для прикосновения открытые и сторонние токопроводящие элементы, такие как трубы водопровода и металлические трубы отопления, металлический корпус душевой кабины, либо ванны, мойки, сушилки для полотенец и металлические сетки, используемые в системах «тёплых полов».

Характеристики

Бренд	Промрукав
Монтаж	Открытый
Форма	Прямоугольная
Материал	Пластик
Количество гермовводов	6
IP	IP55
Длина	70 мм
Ширина	70 мм
Высота	40 мм
Цвет	Серый
Наличие клеммников	Да

Классификация ETIM

ETIM

Оснащение/комплектацияВыравнивание потенциалов

Степень защиты (IP)IP55

Макс. поперечное сечение проводника10 мм²

Длина70 мм

Ширина70 мм

ФормаКвадратная (-ое)

Способ монтажаНастенно-потолочное крепление

МатериалПластик

Не содержит (без) галогеновДа

Для трубы диаметромПрочее

Ввод с тыльной стороныДа

Количество вводов6

Тип ввода в корпусСтупенчатый мембранный сальник

Защитное покрытие поверхностиПрочее

ЦветСерый

КрышкаНепрозрачная

Крепление крышкиЗащелкивание

Пломбируемый (-ая)Нет

Сохранение работоспособности (целостность цепи)Нет (без)

С экранированиемНет

Рабочая температура-25 ... +40 °C

Для взрывоопасной зоны по газу (Ex)Нет (без)

Для взрывоопасной зоны по пыли (Ex)Нет (без)

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Коробка уравнивания потенциалов Промрукав 70х70х40 мм ОП с шиной на 8 зажимов

Артикул производителя: 40-0200-У

Бренд: Промрукав

Коробка уравнивания потенциалов Промрукав 70х70х40 мм ОП с шиной на 8 зажимов предназначена для организации системы уравнивания потенциалов в электроустановках зданий и сооружений. Изделие используется для надежного подключения и коммутации заземляющих и выравнивающих проводников от различных металлических конструкций, инженерных сетей и электрооборудования. Коробка позволяет повысить электробезопасность, уменьшить риск поражения электрическим током и защитить оборудование от воздействия перенапряжений, возникающих, в том числе, при грозовых разрядах и коммутационных процессах. Конструкция предусматривает навесной (открытый) способ монтажа, а компактные размеры 70х70х40 мм обеспечивают удобство установки в стесненных местах. Внутри корпуса расположена контактная шина на 8 зажимов, которая обеспечивает подключение нескольких проводников с надежным электрическим и механическим контактом. Коробка уравнивания потенциалов Промрукав подходит для применения как в жилых, так и в общественных и промышленных объектах.

Область применения

Системы уравнивания потенциалов в жилых домах, квартирах, коттеджах.
Электроустановки общественных зданий: офисные центры, торговые и административные помещения.
Промышленные и складские объекты с развитой сетью инженерных коммуникаций.
Подключение элементов системы заземления: распределительные щиты, корпуса электрооборудования, металлические лотки и короба.
Объединение в единый контур металлических трубопроводов (водоснабжение, отопление, газоснабжение), металлических конструкций и арматуры.
Организация дополнительного и главного уравнивания потенциалов в соответствии с требованиями нормативной документации.

Технические характеристики

Тип изделия: коробка уравнивания потенциалов.
Назначение: организация и коммутация проводников системы уравнивания потенциалов и заземления.
Бренд: Промрукав.
Артикул производителя: 40-0200-У.
Габаритные размеры, мм: 70 х 70 х 40.
Способ монтажа: открытый (наружный, накладной) монтаж на стену или другую твердую поверхность.
Наличие шины: есть, контактная шина внутри корпуса.
Количество зажимов на шине: 8 зажимов для подключения проводников.
Тип присоединения проводников: винтовые зажимы (механическое крепление и прижим).
Назначение шины: подключение заземляющих и выравнивающих проводников различных сечений.
Материал корпуса: изоляционный материал (электроизоляционная конструкция, устойчивая к механическим воздействиям в бытовых и офисных условиях).
Материал шины и зажимов: токопроводящий металл с защитным покрытием для устойчивого и долговечного контакта.
Тип исполнения: ОП (открытая установка, накладной монтаж).
Рекомендуемая область применения: внутренние помещения, технические зоны, электрощитовые, помещения инженерных систем.
Совместимость: системы уравнивания потенциалов и заземления в составе квартирных, этажных и распределительных щитов.

Конструкция и особенности

Компактный корпус 70х70х40 мм позволяет устанавливать коробку в ограниченном пространстве и рядом с существующими инженерными коммуникациями.
Встроенная шина на 8 зажимов дает возможность подключать несколько проводников, объединяя их в единую точку уравнивания потенциалов.
Винтовые зажимы обеспечивают надежное прижатие проводников и устойчивый электрический контакт на длительный срок эксплуатации.
Корпус защищает контактные соединения от случайного прикосновения, снижая риск поражения электрическим током и механических повреждений контактной группы.
Простота монтажа: конструкция рассчитана на быструю установку и подключение проводников при монтаже систем электроснабжения и заземления.
Подходит для использования при модернизации существующих электроустановок и при новом строительстве.
Оптимален для организации как главного, так и дополнительного уравнивания потенциалов в соответствии с проектными решениями.

Преимущества использования

Повышение уровня электробезопасности за счет выравнивания потенциалов между различными металлическими частями и оборудованием.
Снижение риска поражения электрическим током при повреждении изоляции или возникновении потенциалов на корпусах устройств.
Упорядоченное подключение заземляющих и выравнивающих проводников в одной компактной точке.
Сокращение времени монтажа и обслуживания систем заземления и уравнивания потенциалов.
Продукция известного бренда Промрукав, ориентированная на профессиональное применение в электротехнике.

Рекомендации по установке

Монтировать коробку на устойчивую негорючую поверхность в удобном для обслуживания месте.
Подбор сечения и типа проводников системы уравнивания потенциалов выполнять в соответствии с действующими нормативными документами и проектной документацией.
Обеспечить надежное механическое крепление корпуса и прочную фиксацию подключаемых проводников в зажимах шины.
Проводить все работы по монтажу и подключению только при отключенном напряжении, соблюдая требования техники безопасности.
Регулярно визуально контролировать состояние соединений и при необходимости подтягивать контактные винты.

Фото, видео и документы

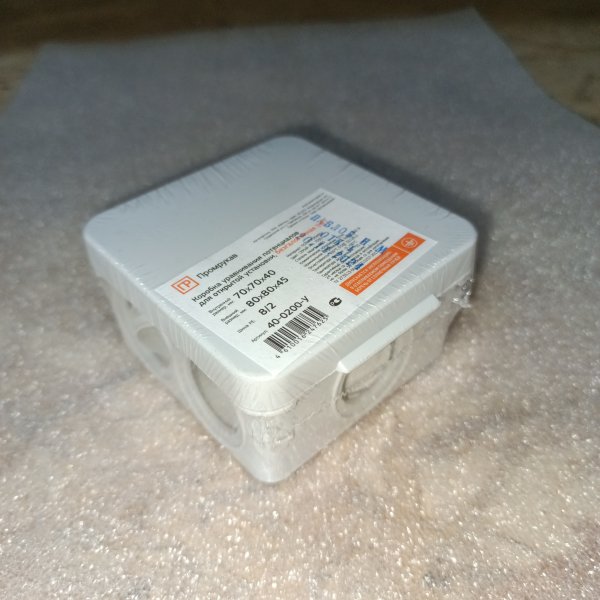

40-0200-У Коробка уравнивания потенциалов Промрукав 70х70х40 мм ОП с шиной на 8 зажимов фото 1

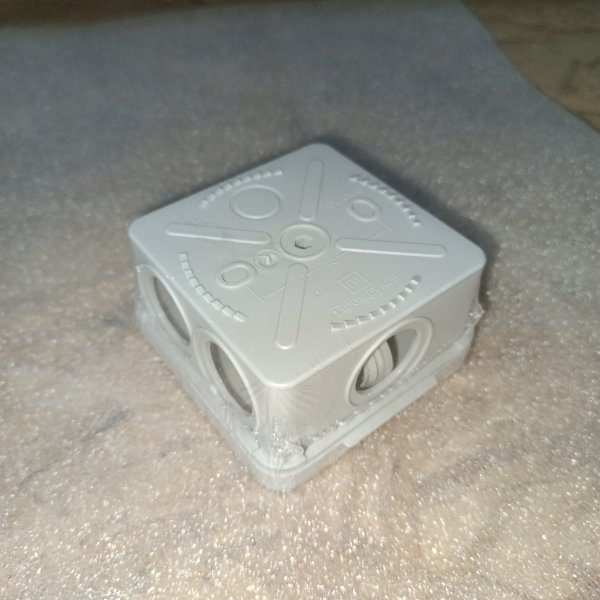

40-0200-У Коробка уравнивания потенциалов Промрукав 70х70х40 мм ОП с шиной на 8 зажимов фото 2

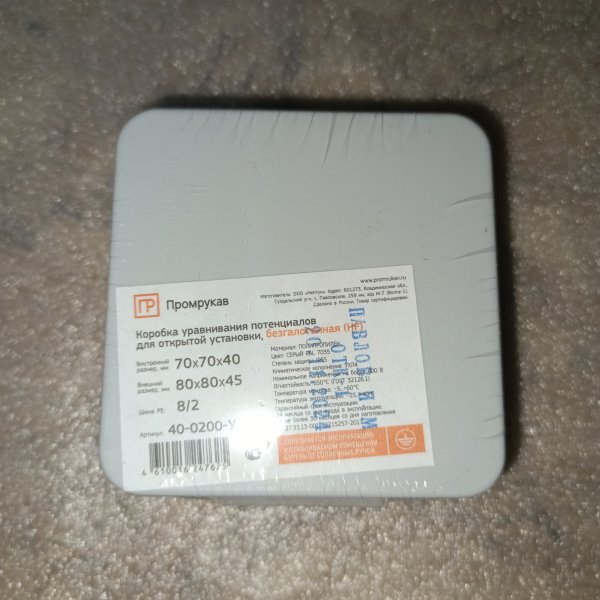

40-0200-У Коробка уравнивания потенциалов Промрукав 70х70х40 мм ОП с шиной на 8 зажимов фото 3
