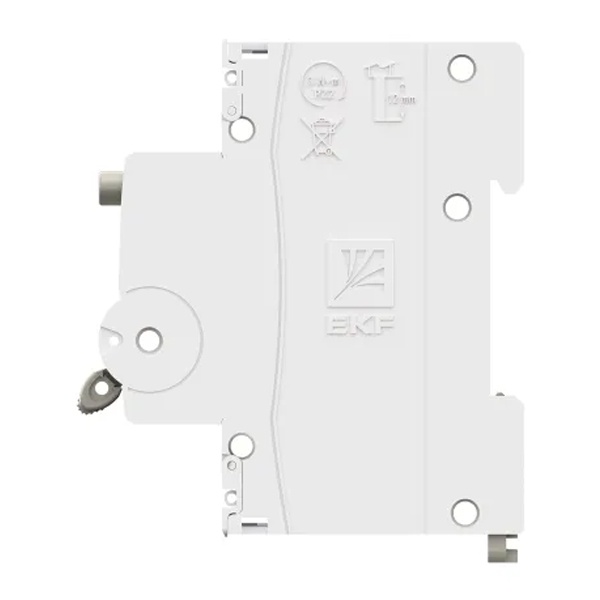

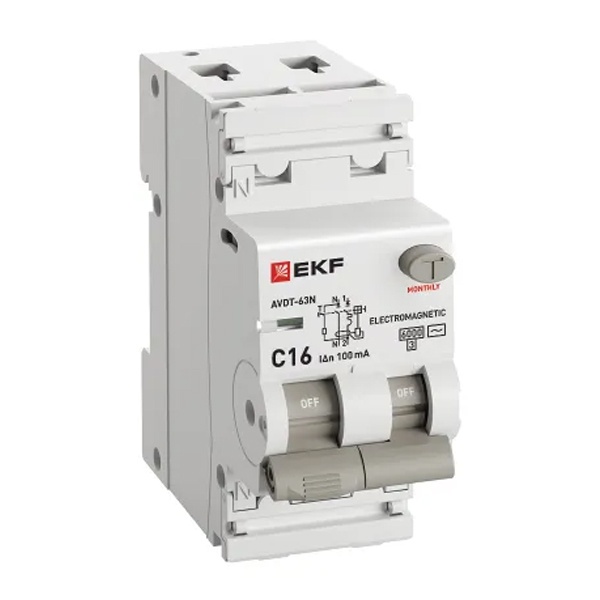

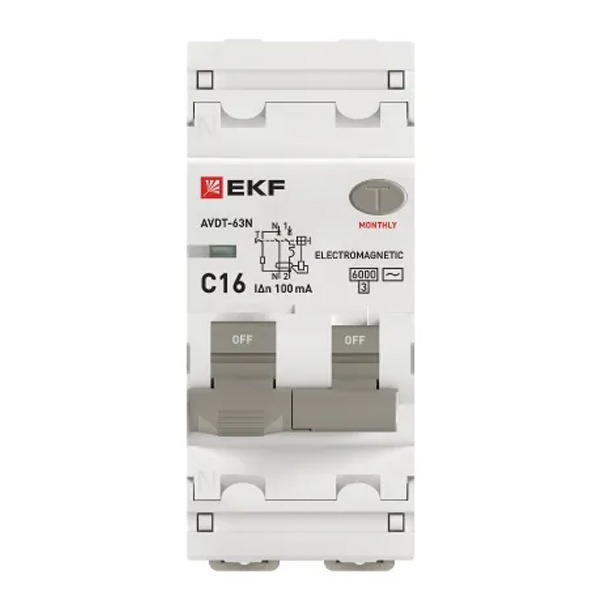

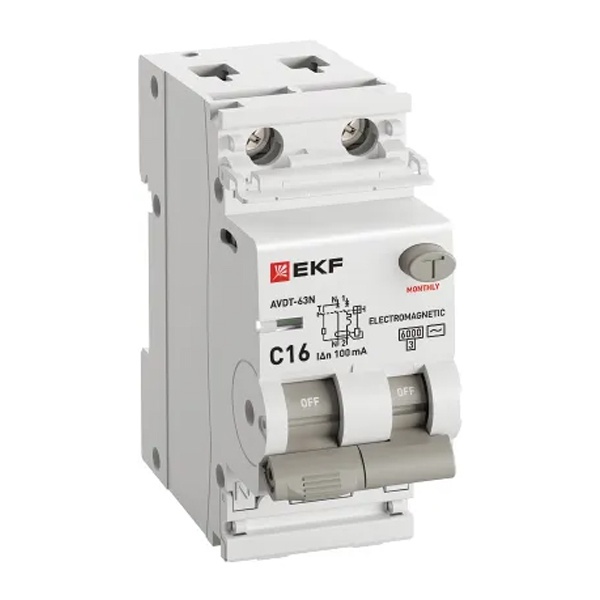

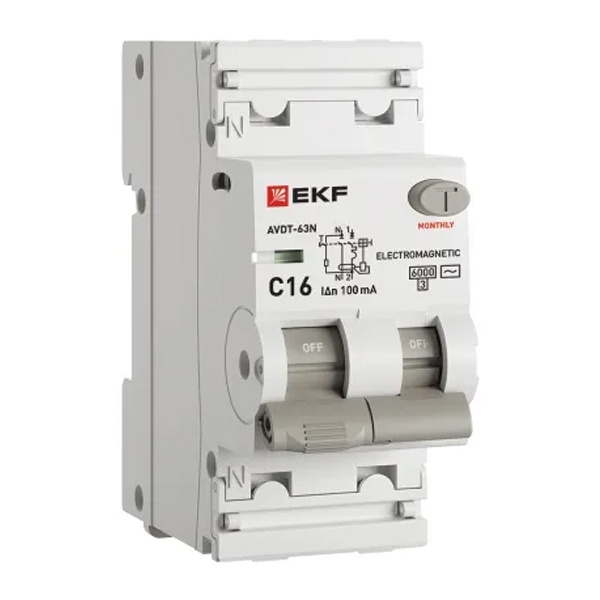

Однофазный электромеханический дифференциальный автоматический выключатель АВДТ-63N ток утечки 100 мА тип AC, 16 Ампер характеристика С
Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ ЕКФ Проксима 16 ампер тип АС 100мА D63N26M16C100
Монтируют на DIN-рейку в щите как двухмодульный аппарат на 2 полюса с разрывом фазы и нейтрали. Электромеханический расцепитель работает без электроники. Номинал 16 А, характеристика С. Отключающая способность 6 кА. Контроль утечки по типу АС с уставкой 100 мА. Рабочее напряжение 220–230 В, однофазная сеть.
Применяют на однофазных линиях, где нужна защита от перегрузки и короткого замыкания вместе с отключением при дифференциальном токе утечки 100 мА. Ставят в распределительных щитах на ввод или на отдельные группы, когда требуется отключение и по фазе, и по нейтрали.
Подключают двумя проводниками на вход и двумя на выход, с прохождением фазы и N через аппарат. Нейтраль после устройства не объединяют с другими нейтралями, чтобы не вызывать ложные срабатывания. Занимает 2 модуля по ширине и стыкуется с модульной аппаратурой в одном ряду на рейке.
| Бренд | EKF |
| Номинальный ток | 16 А |
| Ток утечки | 0,1A (100mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
