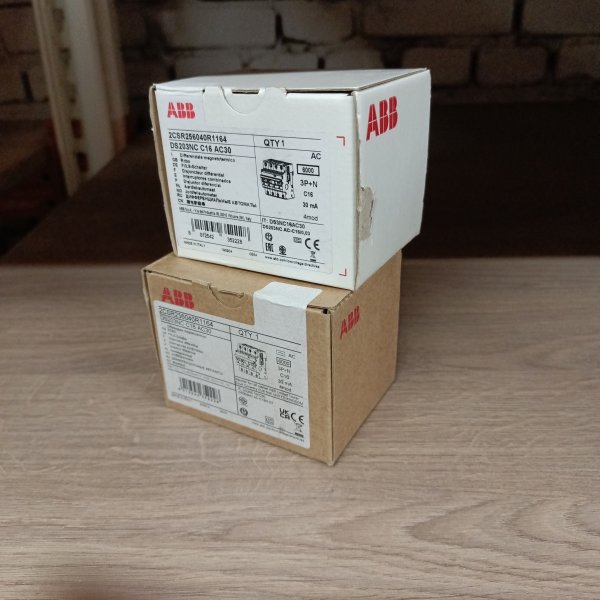

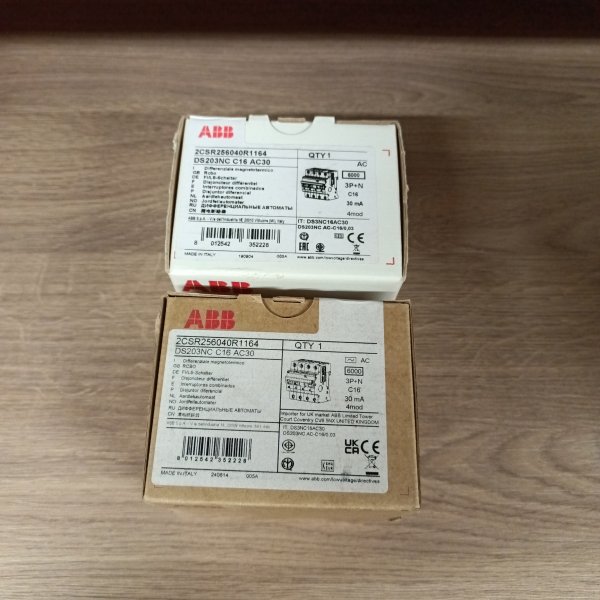

Автоматический выключатель дифференциального тока АББ DS203NC, номинальный ток 16 Ампер, с характеристикой C, тип АС
Описание
Автоматический выключатель дифференциального тока АББ DS203NC, номинальный ток 16 Ампер, с характеристикой C, тип АС 2CSR256040R1164
Автоматические выключатели дифференциального тока DS203NC исполнения 3P+N были разработаны с цельюобеспечения требований защиты и безопасности людей и оборудования и являются компактным решением шириной всего 4 DIN-модуля. АВДТ DS203NC - идеальное решение для новых электроустановок, где требуется экономия пространства, а также для модернизации уже существующих электроустановок посредстом добавления дифференциальной защиты, не предусмотренной ранее, без увеличения габаритных размеров всей системы.
- Характеристики:
- Количество полюсов: 3P+N
- Номинальный ток In: 16 А
- Номинальная чувствительность Idn: 30 мА
- Номинальное напряжение Ue: 400-415В
- Напряжение изоляции Ui: 500 В AC
Характеристики
| Бренд | ABB |
| Номинальный ток | 16 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4 |
| Тип расцепителя | Электромеханический |
Классификация ETIM
ETIMОбзор от AI
Дифференциальный автомат ABB DS203NC — это комбинированное защитное устройство, объединяющее функции автоматического выключателя и УЗО. Предназначен для защиты линии от перегрузки и короткого замыкания, а также для защиты людей и оборудования при появлении токов утечки на землю. Исполнение 3P+N подходит для трехфазных сетей с нейтралью (400/230 В), а электромеханический принцип работы обеспечивает срабатывание по дифференциальному току без зависимости от качества питания.
Характеристика C и номинальный ток 16 А делают устройство универсальным для большинства групповых линий: розеточные группы, небольшие силовые цепи, питание оборудования с умеренными пусковыми токами. Чувствительность 30 mA — стандартный уровень дополнительной защиты человека от поражения электрическим током.
- Квартиры и частные дома: вводные и групповые линии в трехфазных сетях 3P+N.
- Коммерческие помещения: офисы, магазины, небольшие мастерские, складские зоны.
- Щиты распределения (щитки) для защиты отдельных линий: розетки, освещение, отдельные потребители.
- Линии питания оборудования с умеренными пусковыми токами (характеристика C): небольшие двигатели, компрессоры, насосы, вентиляция.
- Защита цепей, где требуется сочетание защиты от утечки и от сверхтоков в одном устройстве.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита при токах утечки на землю (дифференциальная защита).
- Отключение при опасных повреждениях изоляции и при прямом/косвенном прикосновении (в пределах возможностей схемы и условий монтажа).
- Экономия места в щите: одно устройство вместо связки автомат + УЗО.
- Производитель: ABB
- Серия/модель: DS203NC
- Тип устройства: дифференциальный автомат (АВДТ, RCBO)
- Количество полюсов: 3P+N (трехфазный с нейтралью)
- Номинальный ток: 16 А
- Время-токовая характеристика: C
- Номинальный дифференциальный ток: 30 mA
- Тип дифференциальной защиты: AC (реагирует на переменный синусоидальный ток утечки)
- Отключающая способность: 6 кА
- Тип исполнения: электромеханический
- Монтаж: на DIN-рейку
- Артикул производителя: 2CSR256040R1164
- Электромеханическая схема: срабатывание по утечке не зависит от наличия/качества питающего напряжения.
- 3P+N: корректное отключение трех фаз и нейтрали, удобно для трехфазных распределительных щитов.
- Тип AC: оптимален для типовых нагрузок без электроники с выпрямителями (классические нагреватели, освещение без сложных драйверов и т.п.).
- Характеристика C: подходит для линий с умеренными пусковыми токами, снижает риск ложных срабатываний на старте нагрузки.
- 6 кА: рассчитан на типовые значения токов короткого замыкания в распределительных сетях жилых и коммерческих объектов.
- Решение 2-в-1: упрощает проектирование, монтаж и обслуживание, уменьшает количество соединений в щите.
- Номинал 16 А выбирайте по сечению кабеля и расчетной нагрузке линии.
- Тип AC подходит для цепей с преимущественно линейными нагрузками. Если в линии много электроники (частотники, ИБП, инверторы, зарядные устройства), часто выбирают тип A (в зависимости от требований проекта).
- 30 mA — стандарт для групповых линий, где важна защита человека; для противопожарных задач обычно применяют более высокие уставки (по проекту).
- Отключающая способность 6 кА должна соответствовать расчетному току КЗ в точке установки.
- Дифференциальный автомат ABB DS203NC — 1 шт.
