УЗО ABB F204 A-25/0,03 4-х полюсное тип A 25A 30mA 4 модуля (ВДТ)

Артикул:

2CSF204101R1250

Обзор от AI

Производитель: ABB (АББ)

Номинальный ток — 25 A

25 A40 A 63 A 80 A 100 A 125 A

Ток утечки — 0,03A (30mA)

0,03A (30mA)0,1A (100mA)0,3A (300mA)0,5A (500mA)

Трехфазное устройство защитного отключения ABB F204 номинальный ток 25А, ток утечки 30mA, тип A, 4 полюса, 4 модуля

Ключевые характеристики

БрендABB

Номинальный ток25 A

Ток утечки0,03A (30mA)

Тип тока утечкиA

Количество полюсов4

Напряжение380-400В

Все характеристики ›

Описание

Трехфазное устройство защитного отключения ABB F204 номинальный ток 25А, ток утечки 30mA, тип A, 4 полюса, 4 модуля 2CSF204101R1250

Назначение УЗО АББ

Защита от переменного синусоидального тока утечки на землю, защита при косвенном прикосновении и дополнительная защита при прямом прикосновении; отключение электропитания цепей с резистивными и индуктивными нагрузками. Применяется в жилых помещениях, на комерческих и промышленных объектах

Характеристики УЗО F204:

Количество полюсов - 4
Номинальный дифференциальный ток - 30мА
Номинальный ток - 25А
Номинальная частота - 50-60Гц
Номинальная отключающая способность по току утечки на землю - 1,25кА
Тип - A (работа по постоянному и переменному току)
Механическая износостойкость - 20000 циклов
Электрическая износостойкость - 10000 циклов
Монтаж - Установка На DIN-рейку шириной 35 мм посредством системы быстрого крепления

Характеристики

Бренд	ABB
Номинальный ток	25 A
Ток утечки	0,03A (30mA)
Тип тока утечки	A
Количество полюсов	4
Напряжение	380-400В
Количество модулей	4
Тип расцепителя	Электромеханический

Классификация ETIM

ETIM

Количество полюсов4

Номин. (расчетное) напряжение400 В

Номин. ток25 А

Номин. ток утечки0.03 А

Модульная ширина (общ. кол-во модульных расстояний)4

Тип тока утечкиA

Способ монтажаDIN-рейка

Селективная защитаНет

Отключающая способность при коротком замыкании (Icw)1 кА

Устойчивость к импульсному току0.25 кА

Частота50/60 Гц

Возможна дополнит. комплектацияДа

Степень защиты (IP)IP2X

Конструктивный размер (в соотв. с DIN 43880)4

Глубина установочная (встраив.)69 мм

Кратковременная задержка срабатыванияНет

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

УЗО ABB F204 A-25/0,03 4-х полюсное тип A 25A 30mA 4 модуля (ВДТ) — устройство защитного отключения (ВДТ) для надежной защиты людей и электропроводки в трехфазных и однофазных сетях. Модель предназначена для автоматического отключения питания при появлении тока утечки на землю, что помогает предотвратить поражение электрическим током и снизить риск возгорания из-за повреждения изоляции.

Тип A обеспечивает срабатывание не только на переменный синусоидальный ток утечки, но и на пульсирующий постоянный, который характерен для современной техники с электронными блоками питания.

Где используется

Вводные и распределительные щиты квартир, домов, коттеджей
Офисные и коммерческие помещения, магазины, общепит
Производственные и складские помещения (в составе распределительных щитов)
Трехфазные линии с подключением нагрузки через N (3P+N): группы розеток, освещение, отдельные линии оборудования
Линии с техникой, содержащей электронику: стиральные машины, посудомоечные машины, бойлеры, кондиционеры, ИБП, зарядные устройства

Назначение и принцип работы

Отключает цепь при утечке тока на корпус оборудования или на землю
Повышает электробезопасность при косвенном прикосновении
Помогает снизить вероятность пожара при повреждении изоляции и появлении токов утечки

УЗО сравнивает токи, протекающие по фазным проводникам и нейтрали. Если возникает разница (утечка), устройство отключает питание.

Особенности

Тип A — корректная работа с нагрузками, создающими пульсирующие постоянные токи утечки
4-полюсное исполнение — одновременное отключение трех фаз и нейтрали
Чувствительность 30 mA — стандартный уровень дополнительной защиты человека в бытовых и аналогичных установках
Номинальный ток 25 A — подбирается под расчетную нагрузку линии и номинал аппарата защиты от сверхтоков
Ширина 4 модуля — удобная компоновка в щите на DIN-рейке
Качество ABB — стабильные параметры и надежная работа в распределительных системах

Характеристики

Производитель: ABB
Артикул производителя: 2CSF204101R1250
Серия / модель: F204
Тип устройства: УЗО (ВДТ), выключатель дифференциального тока
Тип по форме тока утечки: A
Количество полюсов: 4 (3P+N)
Номинальный ток In: 25 A
Номинальный дифференциальный ток IΔn: 30 mA (0,03 A)
Количество модулей: 4
Монтаж: на DIN-рейку
Назначение защиты: от токов утечки (не заменяет защиту от КЗ и перегрузки)

Рекомендации по подбору и применению

УЗО устанавливается совместно с автоматическим выключателем (или предохранителем), так как УЗО не предназначено для защиты от короткого замыкания и перегрузки.
Номинал 25 A выбирайте с учетом расчетного тока линии и параметров вводной/групповой защиты от сверхтоков.
Для линий с электроникой (импульсные БП, бытовая техника, LED-драйверы) предпочтителен тип A.
Для трехфазных нагрузок и распределения групп в щите 4-полюсное УЗО удобно как на вводе, так и на отдельных линиях.

Важно

Монтаж и подключение рекомендуется выполнять квалифицированным электриком с соблюдением действующих норм и инструкций.
После установки проверяйте работоспособность УЗО штатной кнопкой тестирования согласно регламенту эксплуатации.
Правильное подключение нейтрали (N) и разделение N после УЗО критично для корректной работы устройства.

Кратко о товаре

ABB F204 A-25/0,03 — 4-полюсное УЗО тип A на 25 A с чувствительностью 30 mA в корпусе 4 модуля. Подходит для трехфазных цепей и современных нагрузок с электроникой, обеспечивая надежное отключение при утечках тока.

Фото, видео и документы

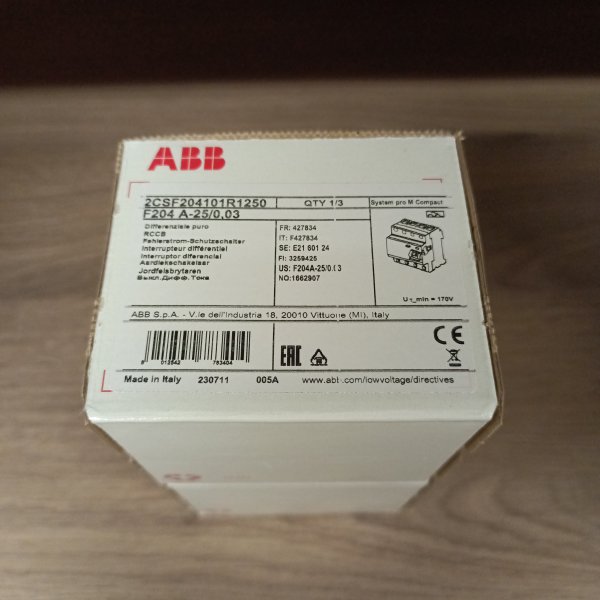

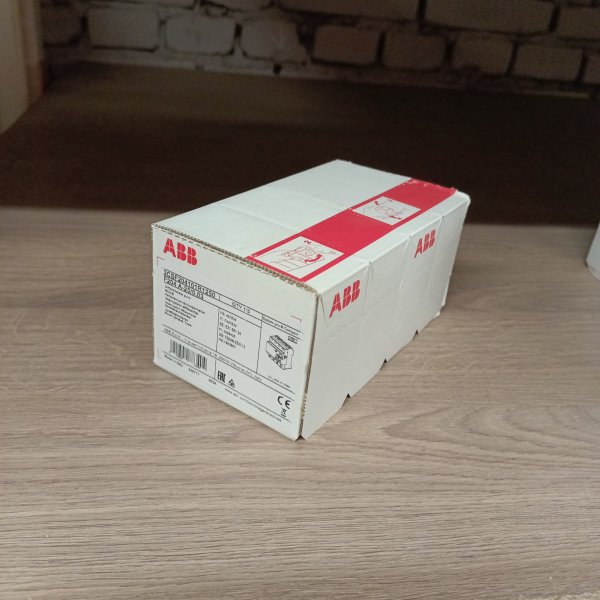

2CSF204101R1250 УЗО ABB F204 A-25/0,03 4-х полюсное тип A 25A 30mA 4 модуля (ВДТ) фото 1
