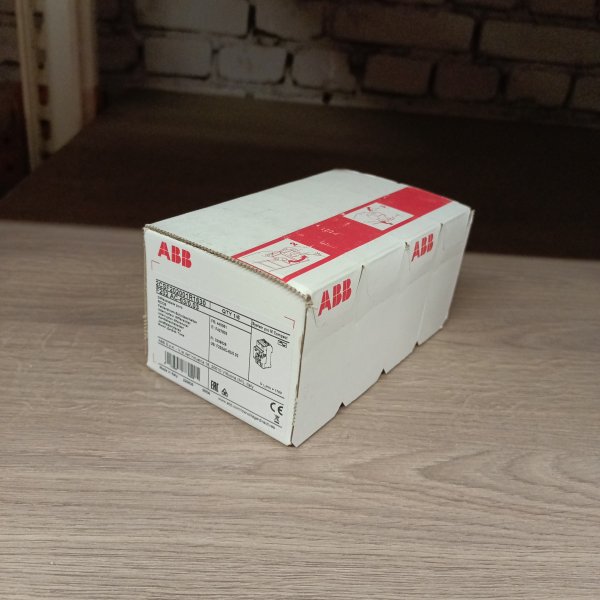

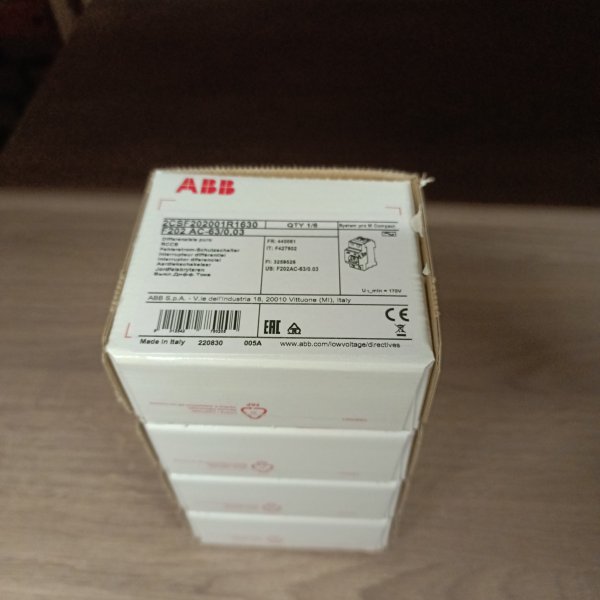

УЗО ABB F202 AC-63/0,03 2-х полюсное тип AC 63A 30mA 2 модуля (ВДТ) 2CSF202001R1630

УЗО ABB F202 AC-63/0,03 — тот самый прибор, который ставишь один раз и потом про него не вспоминаешь, пока он не спасет ситуацию. В быту и на небольших объектах это базовая защита от утечки тока: не «для галочки», а по делу — чтобы при повреждении изоляции или попадании влаги питание отключилось вовремя.

Чаще всего F202 ставят в квартирных и домовых щитах на группы розеток, на линию ванной/санузла, бойлер, стиральную машину, посудомойку, теплый пол (если производитель допускает подключение через УЗО), а также на отдельные линии в небольших офисах и мастерских. Подходит и как групповое УЗО на несколько автоматов, и как вводное — если по схеме это оправдано. Главное — понимать, что это именно УЗО (ВДТ), а не «автомат 2-в-1»: от перегрузки и короткого замыкания оно не защищает, для этого в связке нужен автоматический выключатель.

Ключевые характеристики, на которые реально смотрят при подборе:

• Номинальный ток: 63 А — по току через устройство (подбирают под ввод/группу и с учетом автомата перед ним).
• Ток утечки: 30 мА — «человеческий» уровень для розеточных групп и влажных помещений.
• Тип: AC — реагирует на переменный синусоидальный дифференциальный ток утечки.
• Полюсность: 2P — для однофазных линий 230 В (фаза + рабочий ноль).
• Ширина: 2 модуля — стандартная посадка в щите на DIN-рейку.
• Артикул ABB: 2CSF202001R1630 — удобно для точного подбора без путаницы по сериям.

По конструкции здесь все по-деловому: двухполюсное отключение — размыкает и фазу, и ноль, что в реальном щите часто дает более предсказуемое поведение при авариях и ошибках в подключении. Форм-фактор в 2 модуля помогает экономить место, особенно когда щит собран плотно и каждый модуль на счету. На корпусе есть кнопка теста — штука не декоративная: по ней удобно проверять работоспособность, не дожидаясь реальной утечки.

Что именно защищает и как это работает простыми словами: УЗО постоянно сравнивает ток, который ушел по фазе, с током, который вернулся по нулю. В норме они равны. Если часть тока «утекла» — например, через мокрый корпус стиралки на землю или через человека на влажном полу — появляется разница. Как только она достигает 30 мА, механизм отключает линию. Важно понимать ограничение типа AC: он рассчитан на утечки переменного тока. Если в линии много электроники с выпрямителями/импульсными блоками питания, иногда корректнее ставить УЗО другого типа — это лучше уточнять по нагрузке и рекомендациям производителя оборудования.

Почему берут именно этот вариант: потому что это понятное по назначению УЗО на 63 А и 30 мА в нормальном «щитковом» исполнении, без лишних усложнений. Его выбирают, когда нужна стабильная базовая защита розеточных групп и мокрых зон, а сборка делается аккуратно — с отдельными автоматами на линии и с нормальной логикой селективности по схеме. Плюс ABB F-серии хорошо знакома монтажникам: по габаритам, посадке и компоновке в щите обычно сюрпризов не бывает.

Рекомендации по применению: ставьте УЗО после вводного автомата или групповых автоматов — так, как заложено в проекте/схеме, и не объединяйте нули разных групп после УЗО: это самая частая причина ложных отключений. Номинал 63 А не означает, что можно «вешать все подряд» — ток через УЗО должен соответствовать расчетной нагрузке и выбранным автоматам. Кнопку TEST имеет смысл нажимать периодически (например, раз в месяц-два), чтобы убедиться, что механизм отключения живой. Если линия уходит на оборудование с частотниками, инверторами или большим количеством импульсных БП, лучше заранее проверить, подходит ли тип AC под конкретную нагрузку.
