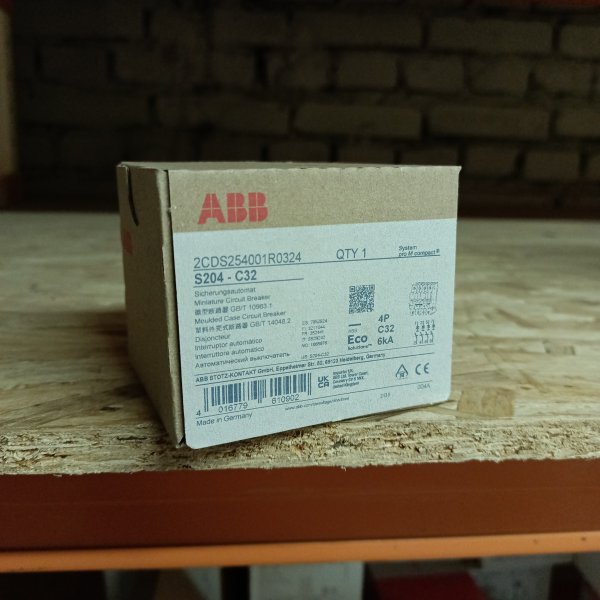

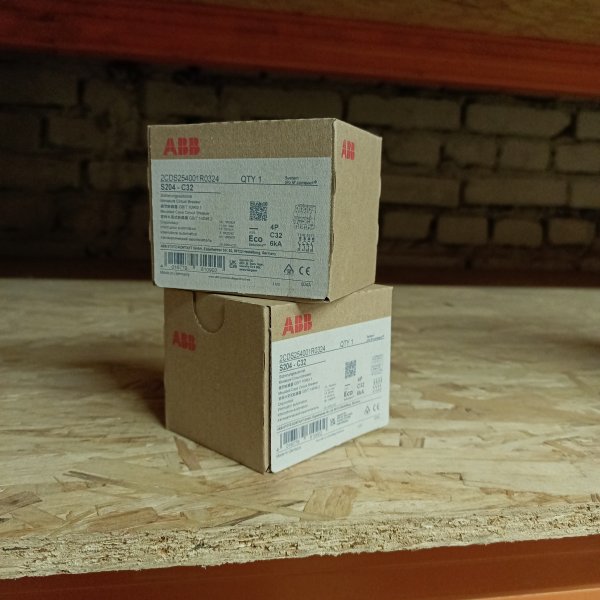

Автоматический выключатель ABB 4-полюсный S204 C32 (автомат электрический) 2CDS254001R0324

ABB S204 C32 — это четырехполюсный автомат из «рабочей» серии, который ставят там, где нужно нормально и предсказуемо отключать нагрузку без сюрпризов. По ощущениям в монтаже и по поведению в щите это именно тот случай, когда аппарат не требует к себе лишнего внимания: подключил по схеме — и он делает свою работу.

Чаще всего такой автомат встречается в трехфазных щитах: ввод или отдельная линия на оборудование, где важно разом обесточить все фазы вместе с нейтралью. Его ставят на линии питания щитов этажом/помещением, на розеточные группы с распределением по фазам, на небольшие электродвигатели и общие линии, где возможны пусковые токи, но без «тяжелого» пуска. В быту это актуально, например, для котельных, мастерских, небольших гаражных щитов, а в коммерции — для небольших установок и распределительных шкафов, где порядок в отключениях важнее, чем экономия на аппарате.

Ключевые характеристики по делу:

• 4 полюса: отключает три фазы и нейтраль одним движением.
• Номинальный ток: 32 А.
• Характеристика срабатывания: C — нормальный вариант для смешанных нагрузок (освещение + розетки + умеренно «токовые» потребители).
• Бренд/серия: ABB S200, модель S204.
• Артикул производителя: 2CDS254001R0324.

По конструкции это аккуратный модульный автомат, который нормально встает в стандартный щит на DIN-рейку и не «капризничает» при монтаже. Четыре полюса — это не про «красоту в щите», а про практику: когда нужно отключить линию полностью, без ситуации, где фазы сняты, а нейтраль где-то остается в работе через обратные связи или соседние цепи. В распределении по фазам это особенно заметно — сервис и поиск неисправностей идут быстрее, потому что линия действительно обесточена целиком.

Работает он понятным образом: внутри два вида расцепителей. Тепловой отвечает за перегрузку — когда линия долго тянет больше своего, автомат отключит с выдержкой по времени, не реагируя на кратковременные рывки. Электромагнитный расцепитель ловит короткое замыкание — там отключение происходит практически мгновенно. Характеристика C как раз дает компромисс: не выбивает от обычных пусков и включений, но при аварии срабатывает быстро и жестко. Важно понимать: автомат защищает кабель и линию от перегрузки и КЗ, а не человека от утечки — если нужна защита от утечки тока, добавляют УЗО или диффавтомат.

Почему берут именно S204 C32: когда нужна четырехполюсная коммутация без «танцев» с отдельными аппаратами на нейтраль, когда хотят дисциплину в отключении трехфазной линии, и когда требуется понятная характеристика C под реальную эксплуатацию. Плюс ABB S200 обычно выбирают за предсказуемость в работе и нормальную повторяемость срабатываний — это то, что ценят в щите после пары лет эксплуатации, а не только в день монтажа.

Рекомендации по применению: подбирайте автомат по сечению и способу прокладки кабеля, а не «по желаемой мощности». Для 32 А особенно важно, чтобы линия была рассчитана по нагреву, а клеммы затянуты с нормальным усилием — плохой контакт в щите чаще приносит проблем больше, чем сам автомат. Если линия уходит на потребители с выраженными пусковыми токами (компрессор, насос с тяжелым стартом), характеристика C обычно подходит, но в пограничных случаях лучше проверить пуск/защиту по месту или обсудить с проектировщиком. И не забывайте про селективность: если выше по цепи стоит вводной автомат, логика номиналов и характеристик должна быть согласована, чтобы при аварии отключалось то, что нужно, а не «гас весь объект».
