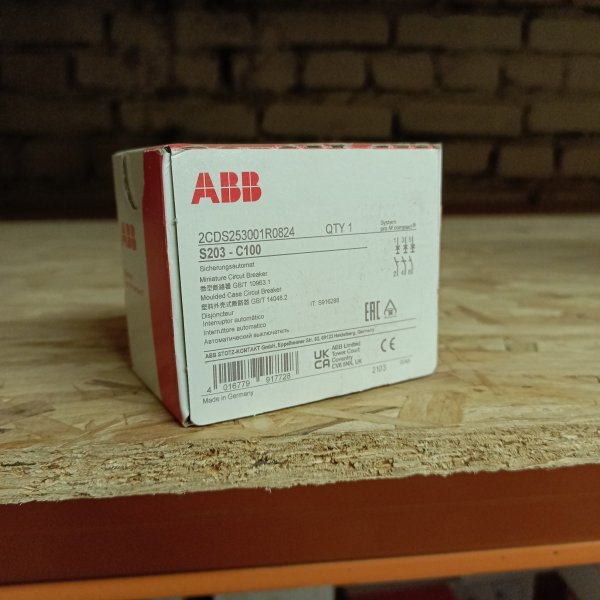

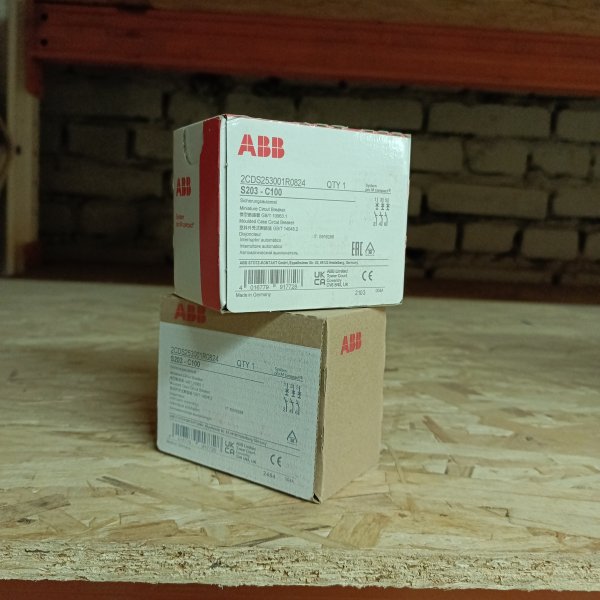

Автоматический выключатель ABB 3-полюсной S203 C100 (автомат электрический) 2CDS253001R0824

ABB S203 C100 — это трехполюсный автомат, который ставят там, где линия действительно «тянет» и нужно уверенно держать номинал 100 А без сюрпризов. В работе он ощущается как нормальный силовой модуль: понятная логика, предсказуемое отключение и удобство при монтаже в щите.

Чаще всего такой автомат берут для трехфазных вводов и мощных отходящих линий: распределительные щиты в коммерческих помещениях, мастерских, небольших производственных участках, а также силовые группы в частных домах, когда есть трехфазное оборудование. Подходит и как вводной автомат для участка, и как защита отдельной линии, где нагрузки близки к верхней границе по току.

Ключевые характеристики по маркировке:

• 3 полюса — отключает сразу все три фазы, что важно для трехфазных потребителей и для аккуратной схемы щита.
• Номинальный ток 100 А — ориентир по длительной рабочей нагрузке линии (при корректно подобранном сечении кабеля и условиях прокладки).
• Характеристика C — нормально переносит умеренные пусковые токи (типично для двигателей малой/средней мощности, насосов, компрессоров, трансформаторов и «тяжелых» блоков питания), не отключаясь «на ровном месте».
• Серия S203 — модульный формат для установки на DIN-рейку в стандартных распределительных щитах.

Из практики: трехполюсный автомат удобен тем, что не приходится городить три однополюсных и связывать их механически — коммутация и отключение происходят синхронно. Это упрощает обслуживание щита и снижает риск ошибок, когда одну фазу отключили, а две остались под нагрузкой. Маркировка читаемая, рычаг и посадка типовые для модульки ABB — в щите все выглядит аккуратно и обслуживается без «танцев с бубном».

Что защищает и как работает. Внутри два основных механизма: тепловой расцепитель отключает линию при длительной перегрузке (когда ток выше нормы продолжительное время), а электромагнитный — при коротком замыкании, когда ток растет резко и кратно. Характеристика C как раз про то, на каких кратностях тока происходит мгновенное отключение: она чуть «терпимее» к пусковым броскам, чем B, поэтому подходит для смешанных силовых нагрузок.

Почему берут. Когда нужен честный трехполюсный автомат на 100 А под силовую линию, обычно выбирают понятную серию с предсказуемым поведением на перегрузке и КЗ, и чтобы не было лишних вопросов при сборке и дальнейшей эксплуатации щита. Плюс удобно, что одним аппаратом закрывается вся трехфазная цепь.

Рекомендации по применению. Номинал 100 А имеет смысл только при правильно подобранном кабеле, клеммах и вводной части щита — лучше заранее проверить сечение, способ прокладки и нагрев в реальных условиях. Для защиты людей от утечек автомат не заменяет УЗО/дифавтомат: если в линии нужна защита по току утечки, закладывайте ее отдельно. И как всегда в щите — нормальная протяжка клемм с контролем момента и периодическая ревизия сильно продлевают спокойную жизнь соединениям.

Артикул производителя: 2CDS253001R0824
