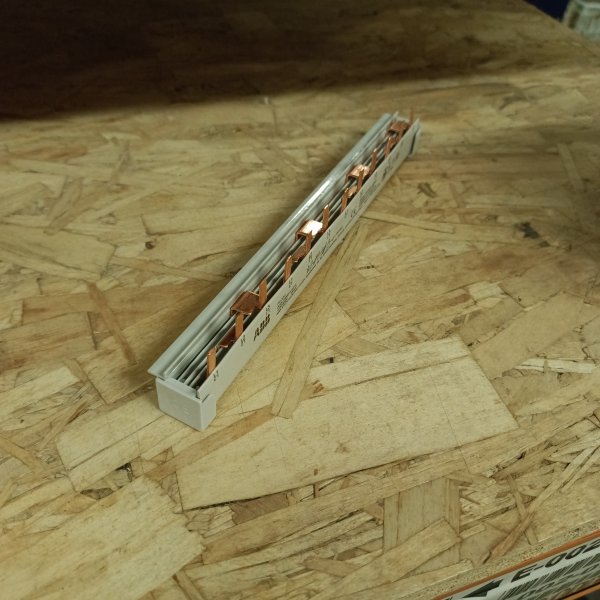

Гребенчатая шина ABB PS3/12 3-полюсная (L1 L2 L3) 12 модулей 63А 2CDL230001R1012

Если вы хоть раз собирали щит с тремя фазами на группу автоматов, вы знаете: больше всего времени съедают перемычки. Гребенчатая шина ABB PS3/12 как раз про то, чтобы убрать эту рутину — быстро, аккуратно и без «косичек» из провода.

Эту шину ставят в распределительных щитах, когда нужно одним вводом запитать ряд модульных аппаратов по трём фазам: например, линий освещения и розеточных групп в частном доме, небольшом коммерческом помещении, мастерской, серверной, на объекте с трёхфазным вводом. Особенно выручает в щитах, где много одинаковых автоматов в ряд и важна читаемость: открыл дверцу — и сразу видно, что и как разведено.

Ключевые характеристики по делу:

• Тип: гребенчатая шина (pin/«гребёнка») для питания модульных устройств.
• Полюсность: 3-полюсная, фазы L1/L2/L3.
• Длина: 12 модулей — рассчитана на ряд из 12 модульных аппаратов по ширине.
• Номинальный ток: 63 А.
• Артикул ABB: 2CDL230001R1012.

По конструкции это именно тот вариант, который ценят монтажники: шина держит геометрию, не «гуляет» при затяжке, а контакт получается одинаковым на каждом аппарате. В отличие от проволочных перемычек, здесь не нужно подгонять длины, ловить одинаковый момент затяжки на куче жил и следить, чтобы где-то не зажало изоляцию. Щит с гребёнкой выглядит собраннее, а обслуживать его проще: меньше лишних проводов — меньше поводов ошибиться при диагностике или доработке.

Работает всё просто: гребёнка заводится в клеммы автоматов (или других модульных аппаратов, рассчитанных на такой тип подключения) и распределяет питание по трём фазам сразу на весь ряд. Каждый «зуб» даёт фазный контакт на конкретный модуль, а вы получаете одну аккуратную точку ввода вместо набора перемычек. По сути, это упорядоченное распределение питания с повторяемым качеством контакта — именно за это такие шины и любят в щитовой сборке.

Почему берут именно гребёнку, а не перемычки: сборка идёт заметно быстрее, внутри щита меньше проводной «каши», проще оставлять запас места под доустановку устройств. Плюс стабильнее получается контактная часть: одинаковое подключение по всему ряду без сюрпризов, когда одна перемычка затянута лучше, а другая хуже. Для сервисника или для себя через пару лет это тоже плюс — в щите легче разобраться.

Рекомендации по применению: перед монтажом проверьте совместимость аппаратов по типу клемм (гребенчатые шины бывают разных форм-факторов). Шину подбирают по числу модулей в ряду и по току, а при необходимости — укорачивают до нужной длины аккуратно, без заусенцев и повреждения изоляции. Затяжку клемм делайте нормальным инструментом и по моменту, который указан для ваших автоматов: гребёнка не любит «перетяжку», как и любая контактная группа. И главное — не пытайтесь смешивать шины и аппараты «на авось»: если в клемме шина сидит неуверенно, лучше сразу подобрать правильную комбинацию, чем потом искать нагрев в щите.
