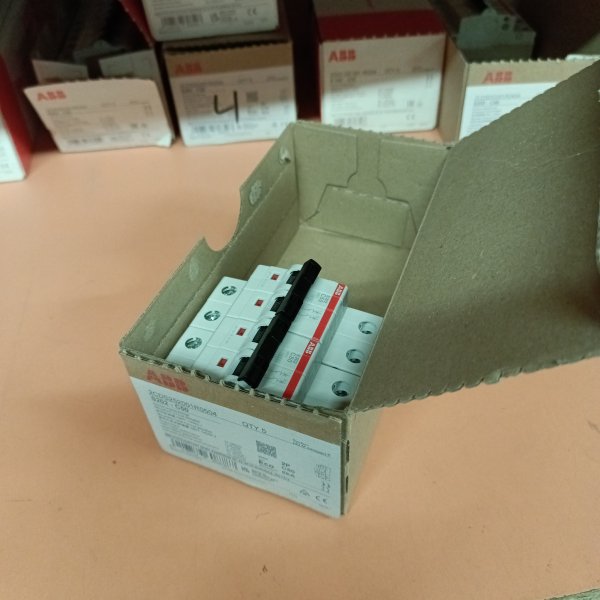

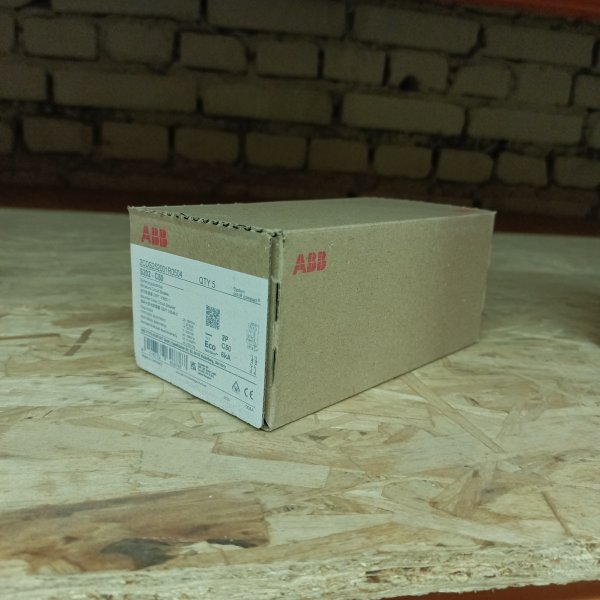

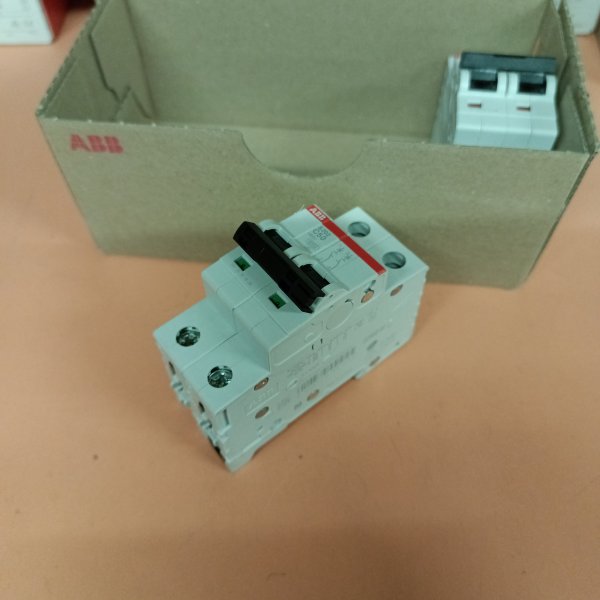

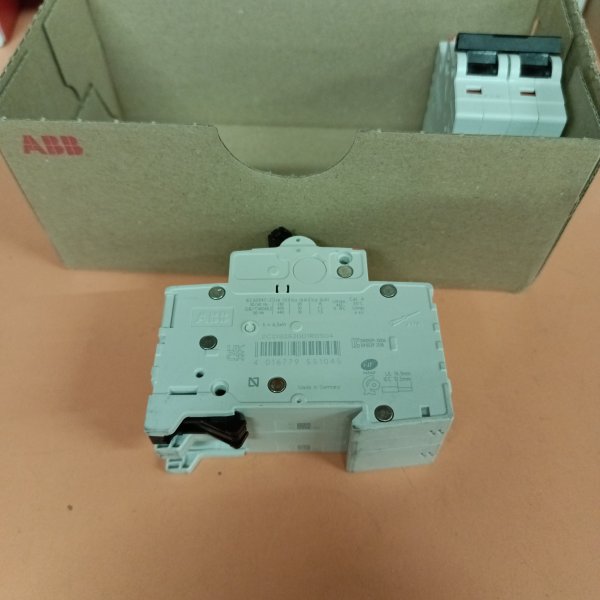

Автоматический выключатель ABB 2-полюсный S202 C50 (автомат электрический) 2CDS252001R0504

ABB S202 C50 — это двухполюсный автомат, который ставят там, где линия должна отключаться целиком и без сюрпризов: и фаза, и рабочий ноль. В работе он ощущается как «включил и забыл», но с пониманием, что при реальной аварии отключение будет быстрым и понятным по причине.

По применению это типичная история для вводов и отдельных мощных линий в щите: частные дома, небольшие производственные помещения, мастерские, коммерция. Уместен на ветках, где есть заметная нагрузка и возможны пусковые токи — например, группы розеток с электроинструментом, силовые цепи с двигателями небольшой мощности, отдельные линии на оборудование. Два полюса особенно ценят в сетях, где хочется разрывать не только фазу: так проще обслуживать линию и спокойнее при диагностике, когда отключаешь автомат и действительно понимаешь, что участок обесточен корректно.

Ключевые характеристики, на которые здесь смотрят в первую очередь:

• 2 полюса — отключает два проводника одновременно.
• Номинальный ток 50 А — рассчитан на линию, где рабочий ток может доходить до этого уровня (при правильно подобранном кабеле и схеме).
• Характеристика срабатывания C — нормально переносит кратковременные пусковые токи, не «нервничает» на каждом включении нагрузки, но при КЗ отключает быстро.
• Серия S200 (модель S202) — распространенная модульная линейка ABB для стандартных распределительных щитов.
• Артикул производителя: 2CDS252001R0504.

Из практических моментов: у двухполюсного автомата удобнее логика в щите — меньше вопросов, что именно отключено и где искать «потерянный ноль». При обслуживании это экономит время: выключил один аппарат — и линия полностью в безопасном состоянии для дальнейших работ (при условии правильного монтажа и проверки отсутствия напряжения). В серии S200 обычно ценят предсказуемую механику: рычаг работает четко, фиксация положений ясная, на щите это чувствуется. Такой автомат ставят не ради красоты, а ради стабильной работы в реальных режимах.

Что он защищает и как это происходит. Автоматический выключатель следит за током в линии. Если пошла длительная перегрузка (например, нагрузили линию сильнее, чем она рассчитана, или контакт «подгорел» и начал греться), тепловой расцепитель отключит цепь не мгновенно, а с выдержкой — так и задумано, чтобы кратковременные пики не вырубали питание. А при коротком замыкании срабатывает электромагнитный расцепитель — быстро, чтобы не успели перегреться проводники и не пострадало оборудование. Характеристика C как раз про баланс: терпит пусковые токи умеренно-«жестких» нагрузок, но на аварии реагирует как положено.

Почему берут именно такой вариант. Во-первых, два полюса: это и безопасность, и удобство эксплуатации, особенно на вводах и выделенных линиях. Во-вторых, номинал 50 А — когда 16–25 А уже мало, а хочется собрать линию аккуратно и штатно, без «костылей» и постоянных отключений. В-третьих, серия распространенная: совместимость с большинством типовых щитов и понятная сервисная история — это важно, когда щит не эксперимент, а рабочий инструмент.

Рекомендации по применению. Номинал 50 А имеет смысл ставить только вместе с корректно подобранным сечением кабеля и учетом способа прокладки — автомат не должен «спасать» тонкий провод. Для бытовых и смешанных нагрузок характеристика C обычно подходит лучше, чем B, если есть пуски (компрессор, насос, инструмент), но для чисто резистивной нагрузки можно пересчитать схему. И еще момент из практики: если задача — защита человека от утечки, этот автомат не заменяет УЗО или дифавтомат, он отвечает именно за перегрузку и короткое замыкание. Монтаж — на DIN-рейку в щите, подключение и проверку лучше делать с нормальной протяжкой клемм и последующим контрольным осмотром после первых дней работы под нагрузкой.
