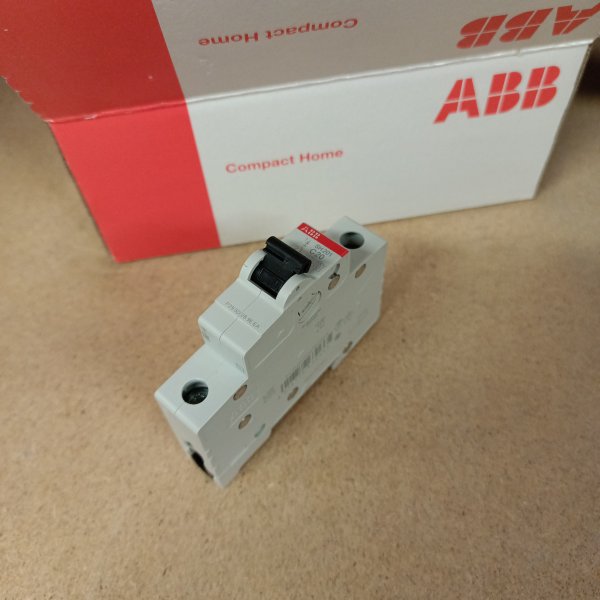

Модульный однополюсный электрический автомат АББ с характеристикой С, номинальный ток 20 Ампер
Описание
Модульный однополюсный электрический автомат АББ с характеристикой С, номинальный ток 20 Ампер 2CDS211001R0204
Токоограничивающее устройство серии SH201 от известной лидирующей компании ABB предназначено для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Такой прибор можно встретить в распределительных щитах многоквартирных или частных домов, а также в местах общественного назначения. Его основная функция состоит в обеспечении бесперебойной работы оборудования, находящегося под постоянной нагрузкой. Главным отличием автомата данной серии является усовершенствованная конструкция. У автомата один полюс с предельной отключающей возможностью в 6 килоампер. Он работает в сети переменного тока напряжением 230/400 Вольт и рассчитан на номинальную нагрузку тока 20 Ампер. Автомат обладает характеристикой типа C. Его корпус изготовлен из самозатухающего термостойкого полиэфира и усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Управление осуществляется удобной рукояткой с двумя положениями: I/O (включено/отключено). Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Механическая износостойкость составляет 20 тысяч циклов, коммутационная так же, хватает на 20 тысяч циклов. Выдерживает импульсное напряжение в 4000 Вольт. Параметры автомата: 18х85х69 мм.
Характеристики
| Бренд | ABB |
| Номинальный ток | 20 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Автоматический выключатель ABB SH201 C20 6кА — 1-полюсный модульный автомат для защиты электрических линий от перегрузки и короткого замыкания в бытовых и коммерческих щитах. Серия SH201 от ABB рассчитана на установку на DIN-рейку и подходит для типовых однофазных цепей, где требуется надежное отключение при аварийных режимах и стабильная работа при повседневных нагрузках.
Характеристика отключения C делает этот автомат оптимальным выбором для линий с умеренными пусковыми токами (например, группы розеток, освещение, небольшие электроприборы и часть оборудования с двигателями малой мощности). Номинальный ток 20 А позволяет использовать его на выделенных линиях при корректно подобранном сечении кабеля и соответствии общей схемы электроснабжения.
- Производитель / бренд: ABB
- Модель: SH201
- Количество полюсов: 1P (1-полюсный)
- Номинальный ток: 20 A
- Характеристика срабатывания: C
- Отключающая способность: 6 кА
- Исполнение: модульный автоматический выключатель
- Монтаж: на DIN-рейку (для распределительных щитов)

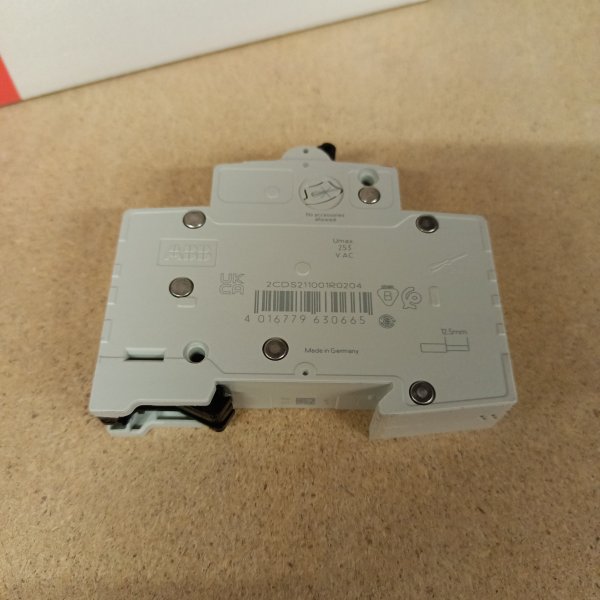

- Артикул производителя: 2CDS211001R0204
- Квартирные и этажные электрощиты, щиты частных домов и дач
- Группы розеток и выделенные линии под бытовые нагрузки
- Линии освещения (в зависимости от расчетной нагрузки)
- Небольшие коммерческие объекты: офисы, магазины, подсобные помещения
- Цепи с умеренными пусковыми токами, где требуется характеристика C
Автоматический выключатель выполняет две ключевые функции защиты:
- Тепловая защита — отключает линию при длительной перегрузке, предотвращая перегрев проводников и контактов.
- Электромагнитная защита — срабатывает практически мгновенно при коротком замыкании, минимизируя риск повреждения кабеля и оборудования.
Отключающая способность 6 кА указывает на способность аппарата безопасно разрывать цепь при токах короткого замыкания до указанного значения (в пределах корректно спроектированной сети и при соблюдении условий монтажа).
- Надежная защита линии от перегрузки и КЗ в компактном модульном исполнении
- Характеристика C — подходит для большинства бытовых и смешанных нагрузок с умеренными пусковыми токами
- 1-полюсное исполнение — для защиты фазного проводника в однофазных цепях
- Стандартный щитовой монтаж — установка на DIN-рейку ускоряет сборку и обслуживание
- Качество ABB — стабильная работа и ресурс при правильном подборе и эксплуатации
- Подбирайте номинал автомата (20 А) по расчетной нагрузке и сечению кабеля, чтобы защита соответствовала проводке.
- Для линий с повышенными пусковыми токами обычно выбирают характеристику C; для чувствительных линий без пусков могут применяться другие характеристики.
- При необходимости защиты от утечек тока используйте совместно с УЗО или дифавтоматом (в зависимости от схемы щита).
- Автоматический выключатель ABB SH201 1P C20 6кА
- Артикул производителя: 2CDS211001R0204
- Бренд: ABB
- Наименование: Автоматический выключатель ABB 1-полюсный SH201 C20 6кА
