Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home

Хит

5,0 3 отзыва

Артикул:

2CDL110001R1012

Обзор от AI

Производитель: ABB (АББ)

Однофазная шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм

Ключевые характеристики

БрендABB

Номинальный ток63 А

Тип шиныГребенка (PIN)

Количество полюсов1 (L1)

Модульная длина (18мм)12

Межмодульное расстояние18 мм

Все характеристики ›

Описание

Однофазная шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм 2CDL110001R1012

Шинные разводки серий PSH и PS идеально подходят для устройств серии Compact Home: автоматических выключателей SH200L и устройств дифференциального тока FH200. Из-за более экономичной конструкции, шинные разводки PSH, в отличие от шинных разводок PS, не обеспечивают функцию быстрого монтажа/демонтажа оюорудования.

Тип: PSH

Количество полюсов (фаз): 1

Количество модулей: 12

Сечение шины: 10 ²

Расстояние между штырьками: 17,6 мм

Торцевые заглушки: PSH-END1.1

Характеристики

Бренд	ABB
Номинальный ток	63 А
Тип шины	Гребенка (PIN)
Количество полюсов	1 (L1)
Модульная длина (18мм)	12
Межмодульное расстояние	18 мм

Классификация ETIM

ETIM

Количество фаз1

Количество полюсов12

Количество модулей (модульная ширина)-

Подходит для количества подключаемых устройств12

Размер шага17.5 мм

Длина212 мм

Поперечное сечение10 мм²

Номин. продолжительный ток Iu63 А

Тип электрического подключенияШтырь (Pin)

Изолированн.Да

Подходит для устройств с N-шинойНет

Подходит для аппаратов с вспомогат. выключателем (доп. контактом)Нет

Номин. импульсное напряжение- кВ

Условный номин. ток короткого замыкания Iq- кА

Макс. допустимое раб. напряжение Ue690 В

Номин. кратковременно выдерживаемый ток Icw25 кА

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home

Артикул производителя: 2CDL110001R1012

Бренд: ABB

Гребенчатая шина ABB PSH1/12 предназначена для организации однофазной шинной разводки на 12 модулей с межштырьковым расстоянием 17,6 мм. Это оптимальное решение для устройств серии Compact Home, таких как автоматические выключатели SH200L и устройства дифференциального тока FH200.

Тип шины: PSH
Количество полюсов: 1
Количество модулей: 12
Сечение шины: 10 мм²
Расстояние между штырьками: 17,6 мм
Совместимость с торцевыми заглушками: PSH-END1.1

Благодаря экономичной конструкции, шина PSH обеспечивает надежное распределение электроэнергии в щитах Compact Home. Шина устанавливается в модульные щитки и упрощает монтаж электрики, делая систему более безопасной и удобной для эксплуатации.

Фото, видео и документы

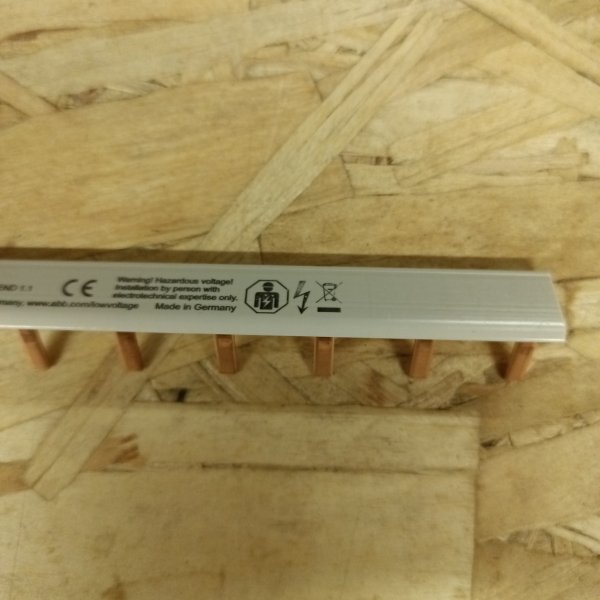

2CDL110001R1012 Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home фото 1

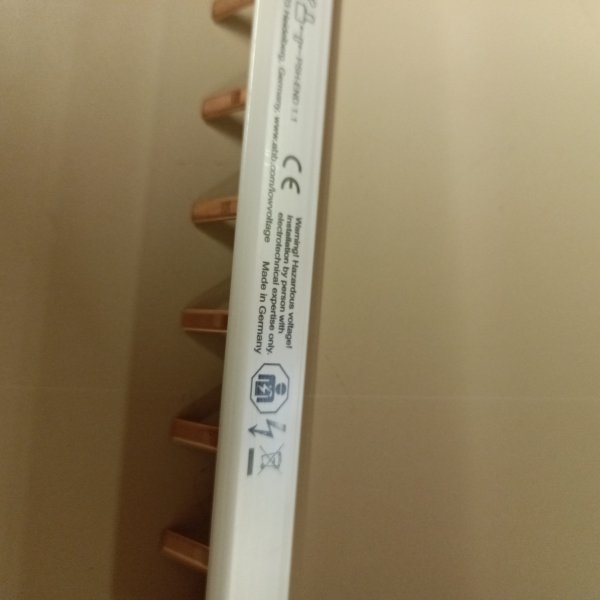

2CDL110001R1012 Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home фото 2

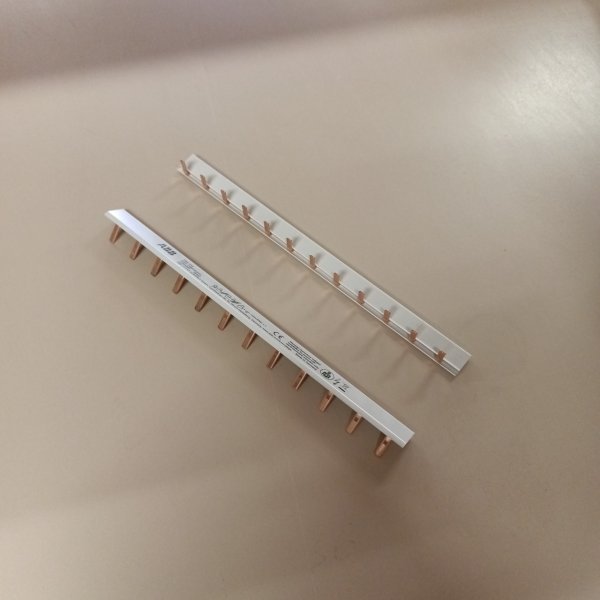

2CDL110001R1012 Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home фото 3

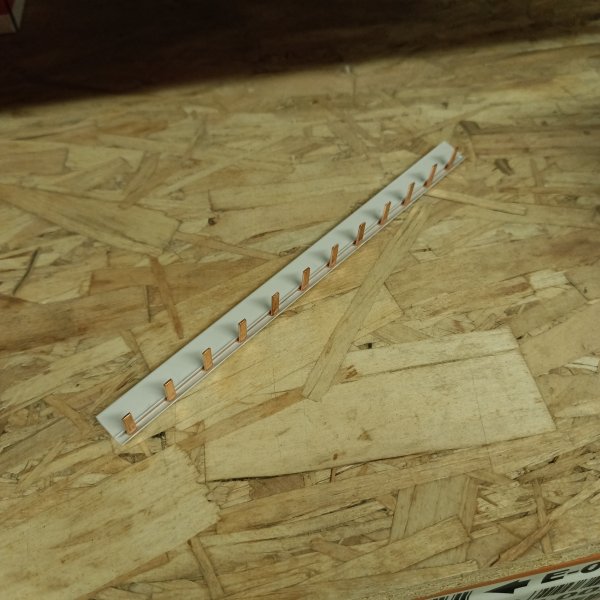

2CDL110001R1012 Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home фото 4

2CDL110001R1012 Гребенчатая шина ABB PSH1/12 1-полюсная 12 модулей Compact Home фото 5

Однофазная шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм фото 1

Однофазная шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм фото 2

Однофазная шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм фото 3

Вы можете добавить фотографии 2CDL110001R1012 ABB
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Отзывы покупателей · 3

5 ★★★★★

Алексей

★★★★★18.10.2024 15:42

Хорошая шина для соединения модулей.

Дмитрий

★★★★★28.02.2020 23:05

Отличная шинка!

Анатолий

★★★★★18.06.2019 10:54

Данная шина серии PSH1/12, отлично подходит для соединения дифавтоматов ABB серии DSH941R. Но придется докупать перeходник изолированный штырьковый ABB AST 25/15QS, для каждой шины.
