Шина ИЭК PEN (земля-ноль) 6х9мм 8/2 (8групп/креп по краям)

Хит

1 вопрос

Артикул:

YNN11-08-100

Обзор от AI

Производитель: IEK (ИЭК)

Шина PEN земля-ноль 6х9мм 8/2 (8групп/крепеж по краям) ИЭК

Ключевые характеристики

БрендIEK

Номинальный ток100 А

Количество подключений8

Сечение подключаемого провода мм210 мм2

Сечение подключаемого провода мм25.3 мм2

Сечение подключаемого провода мм29 мм2

Все характеристики ›

Описание

Шина PEN земля-ноль 6х9мм 8/2 (8групп/крепеж по краям) ИЭК YNN11-08-100

Шины N/PE применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников.

Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.

Преимущества:

Выполнены из латуни.
Широкий номенклатурный ряд.

Характеристики:

Винты крепления: М4
Длина шины: 66 мм
Количество кабельных выводов: 8
Количество шин: 1
Макс поперечное сечение проводника: 1,5...10 мм²
Материал: Латунь
Минимальное сечение: 20 мм²
Модель или исполнение: Прочее
Назначение шины: PEN-земля-ноль
Номин напряжение: 400 В
Номин ток In: 100 А
Сечение шины: 6х9
Температура эксплуатации: -40...+50 °C
Тип монтажа: На изолятор, винтовой, по краям
Тип поверхности: Необработанная
Типоисполнение: Без изолятора, крепление по краям

Характеристики

Бренд	IEK
Номинальный ток	100 А
Количество подключений	8
Сечение подключаемого провода мм2	10 мм2
Сечение подключаемого провода мм2	5.3 мм2
Сечение подключаемого провода мм2	9 мм2
Сечение подключаемого провода мм2	4.5 мм2
Сечение подключаемого провода мм2	6 мм2
Сечение подключаемого провода мм2	4 мм2
Крепление	Шинодержатель
Длина шины мм	66 мм

Классификация ETIM

ETIM

Номин. ток In100 А

МатериалЛатунь

Тип поверхностиНеобработанная

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

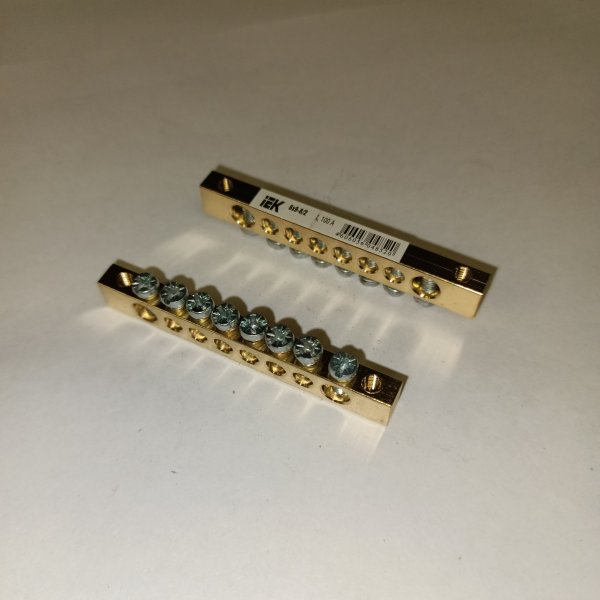

YNN11-08-100 Шина ИЭК PEN (земля-ноль) 6х9мм 8/2 (8групп/креп по краям) фото 1

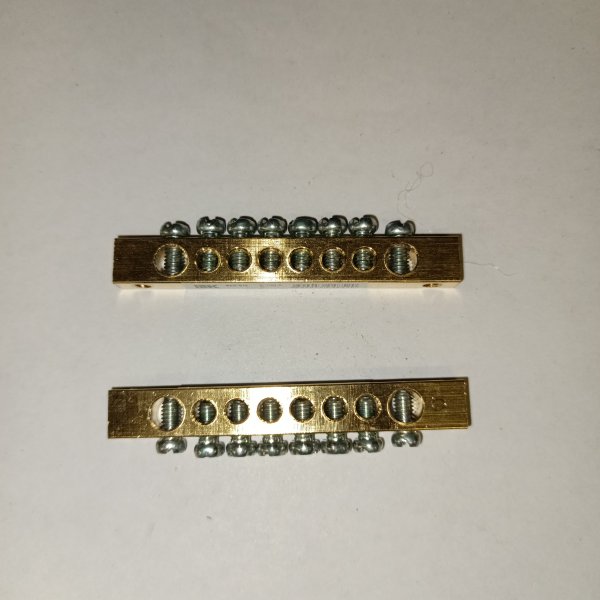

YNN11-08-100 Шина ИЭК PEN (земля-ноль) 6х9мм 8/2 (8групп/креп по краям) фото 2

Вы можете добавить фотографии YNN11-08-100 IEK
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Вадим, 22.05.2022 18:30

Совпадает ли шаг между отверстиями у данной (или других ИЭК ШНИ 6x9) и ШНИ 8x12-24-У2?
Понимаю, вопрос немного странный, на всякий случай объясняю — вдруг кому тоже пригодится:
У меня в наличии осталось несколько клеммных колодок Legrand 004817. При этом клеммники, которые можно в них установить, по большей части пропали из продажи, а что осталось — стоит, мягко говоря, не гуманно. Сейчас я примерил к данной колодке ИЭК ШНИ 8x12-24-У2, и — о, чудо! — подошло практически идеально. По длине. А вот толщина у клеммников ИЭК оказалась слишком большая. Но если у клеммников ШНИ 6x9 шаг между отверстиями такой же, то вот оно — спасение.
Ну а если нет — что ж, придётся колхозить что-то отдельно и закинуть данные колодки в дальний угол. :-/

Shop220:

Добрый день, Вадим.
Расстояние между отверстиями по центрам ШНИ8 - 7,5мм. ШНИ6 - 6мм.
Более подробную информацию Вы можете найти на сайте ИЭК.
