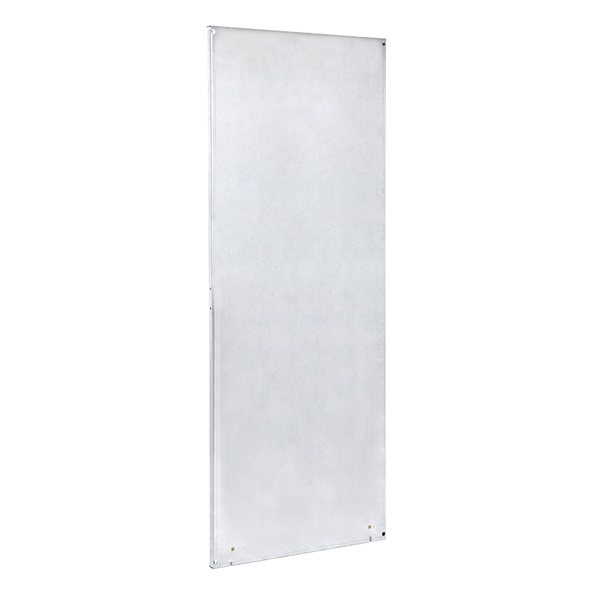

Установочная плата для электрооборудования в напольных сборных электрощитах Format 2200х800 мм YKM40D-FO-MP-220-080 Предназначена для установки различного электротехнического оборудования внутри шкафа.
Обеспечивает оптимальное использование внутреннего пространства за счёт возможности монтажа монтажной панели в крайнем заднем положении — заподлицо с каркасом шкафа.
Благодаря унифицированной системе крепления, установка и замена компонентов осуществляется быстро и удобно, с соблюдением стандартов совместимости.
Дополнительно предусмотрена гибкость в выборе глубины монтажа, что повышает универсальность конструкции и облегчает интеграцию оборудования различного назначения.
Характеристики: Высота - 2121 мм Ширина - 696 мм Материал - Сталь Толщина металла - 2.0 мм Перфорированный - Нет Защитное покрытие поверхности - Оцинкованный (-ая) Климатическое исполнение - У2 Обзор от AI *: * AI может допускать ошибки. Проверяйте важную информацию.
Монтажная панель — та самая деталь, на которой потом держится вся внутрянка шкафа: DIN-рейки, клеммы, автоматы, блоки питания и вся мелочевка. В шкафах большого размера без нормальной панели быстро начинается «тетрис» из крепежа и кронштейнов, поэтому здесь важнее всего геометрия и удобство работы руками. Панель IEK Format в размере 2200х800 мм как раз про это — большой, понятный рабочий лист под серьезную сборку.
Применяют такие панели при сборке напольных и пристенных шкафов серии Format: когда нужно аккуратно разместить оборудование по полям, оставить доступ для обслуживания и не устраивать «паука» из проводов. Подходит и для силовой части, и для управления/автоматики — просто потому что площади хватает, а компоновку можно сделать осмысленно: сверху логика, снизу силовые, по краям клеммники и вводы.
Ключевые параметры:
серия: Format
бренд: IEK
размер панели: 2200х800 мм
артикул: YKM40D-FO-MP-220-080
По практике удобство такой панели в том, что можно собирать узлы «на столе», прикинуть трассировку, разнести компоненты по зонам, а потом уже переносить в шкаф без переделок. Большой формат помогает держать расстояния между аппаратами и проводкой, не поджимать радиус изгиба жил и не экономить на маркировке. Когда места достаточно, сборка получается аккуратнее, а искать неисправность потом быстрее.
Работает все просто: панель служит базой для крепления оборудования внутри корпуса. На нее фиксируют рейки и аппаратуру, а уже от них строят силовые и управляющие цепи. За счет жесткой основы аппараты не «гуляют» при затяжке клемм и при обслуживании, а компоновка остается стабильной.
Почему берут: под крупные шкафы панель нужного размера не приходится наращивать из кусочков, проще сохранять чистую раскладку и выдерживать единый стандарт сборки в проекте. Плюс удобно, когда нужен запас по месту под дальнейшие добавления — это частая история в реальных объектах.
Рекомендации по применению: перед монтажом разложите оборудование на панели «вживую» и отметьте зоны: ввод/защита, управление, клеммы, резерв. Так меньше шансов упереться в дверные элементы и кабельные каналы. Крепеж подбирайте под массу оборудования и не забывайте про заземляющие соединения в составе шкафа — панель в любом случае должна быть частью общей системы PE по проекту.
