Кабель силовой Конкорд ВВГнг(А)-LS 4х1,5 медный круглый ГОСТ 31996

Артикул:

ВВГнг(А)-LS 4x1,5

Обзор от AI

Производитель: Конкорд

Сечение жилы — 1,5 мм2

1,5 мм22,5 мм2 4 мм2 6 мм2 16 мм2

Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 4-мя медными жилами 1,5 мм2 ож (одножильные) в ПВХ изоляции

Ключевые характеристики

БрендКонкорд

Маркировка кабеляВВГ

Количество жил4

Сечение жилы1,5 мм2

Тип исполнения внешней изоляцииLS - с низким газо-дымовыделением

Все характеристики ›

Описание

Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 4-мя медными жилами 1,5 мм2 ож (одножильные) в ПВХ изоляции ВВГнг(А)-LS 4x1,5

Применение кабеля ВВГнг-LS:

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц.

Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях).

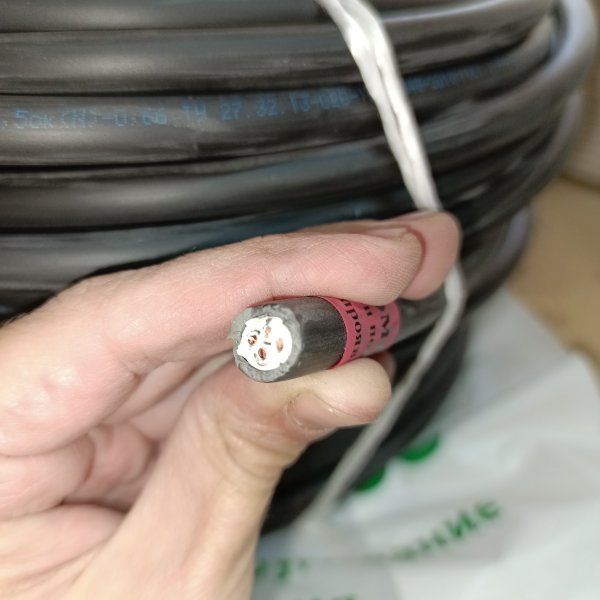

Структура кабеля ВВГнг-LS:

1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).

3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.

5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм² допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.

Расшифровка маркировки ВВГнг(А)-LS:

В - изоляция из ПВХ пластиката.

В - оболочка из ПВХ пластиката.

Г - без наружного покрова поверх оболочки.

Нг - изоляция и оболочка изготовлены из негорючего пластиката.

(А) - класс пожарной безопасности (не распространяет горение при прокладке в пучках) - ГОСТ Р МЭК 60332-3-22-2005.

LS - пониженное выделение дыма.

Технические характеристики:

- напряжение: 660 Вольт и 1000 Вольт

- переменный ток (частота): 50 Герц

- длительно допустимая температура на токопроводящей жиле: +70°С

- дипозон рабочих температур: от -50 до +50°С

- относительная владность воздуха (при температуре до +35°С): до 98%

- монтаж: до -15°С

- минимальный радиус изгиба:

• для одножильных кабелей: 10 диаметров

• для многожильных кабелей: 7,5 диаметров

- срок службы (минимум): 30 лет

- расчетная масса: 142 кг/км

- внешний диаметр (660В): 8,2 мм

Характеристики

Бренд	Конкорд
Маркировка кабеля	ВВГ
Количество жил	4
Сечение жилы	1,5 мм2
Тип исполнения внешней изоляции	LS - с низким газо-дымовыделением

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

ВВГнг(А)-LS 4х1,5 от Конкорд — рабочая «классика» для стационарной проводки, когда нужен нормальный силовой кабель по ГОСТ и без сюрпризов на монтаже. Сечение 1,5 мм² в формате 4 жилы удобно закрывает задачи с отдельным рабочим и защитным проводниками и не заставляет городить лишние соединения.

Где применяется. Такой кабель обычно закладывают в жилых и офисных помещениях, в магазинах, небольших мастерских — везде, где делают внутренние линии питания и распределение по группам. Его берут для прокладки по стенам и потолкам, в кабель-каналах, лотках, в гофре или трубах — то есть там, где кабель работает неподвижно и защищен трассой. Частая история — линии на освещение, питание вентустановок малой мощности, управление и питание оборудования, где нужны 4 жилы.

Ключевые характеристики по делу:

тип: ВВГнг(А)-LS;
4 жилы по 1,5 мм², медные;
форма: круглый;
исполнение по ГОСТ 31996;
пониженное дымо- и газовыделение (LS) и нераспространение горения при групповой прокладке (нг(А)).

Практические особенности. Круглый ВВГ в работе обычно проще протягивать по трассе и укладывать в гофру/трубу без «перекосов», особенно когда линия не одна. Четыре жилы дают свободу по схемам: можно спокойно развести фазу/ноль/PE и оставить отдельную жилу под вторую линию управления или, например, под запас — без скруток и переходов на коробках. Для монтажника это минус одно слабое место в соединениях.

Что защищает и как работает. В маркировке «нг(А)-LS» зашита пожарная логика: кабель рассчитан на прокладку так, чтобы при групповой укладке он не поддерживал распространение горения, а при нагреве/воздействии огня давал меньше дыма и коррозионных газов, чем обычные ПВХ-исполнения без LS. Это важно в коридорах, стояках, общих трассах и в помещениях, где эвакуация зависит от видимости и «чистоты» воздуха.

Почему берут. Потому что это понятный ГОСТовский ВВГ, с которым легко прогнозировать монтаж и результат: сечение честно подходит под типовые нагрузки для 1,5 мм² (в рамках проекта и автоматики), 4 жилы закрывают распространенные схемы, а исполнение LS разумно для внутренних линий в зданиях.

Рекомендации по применению. Сечение и автомат подбирайте по нагрузке и условиям прокладки (в пучках и в трубе нагрев всегда выше). Для PE используйте отдельную жилу без разрывов, а соединения делайте на клеммах/гильзах — скрутка в силовых линиях быстро напоминает о себе. Если линия идет через холодные зоны или на улицу — лучше заранее уточнить у проекта/поставщика, подходит ли именно это исполнение по условиям температуры и среды.

Фото, видео и документы

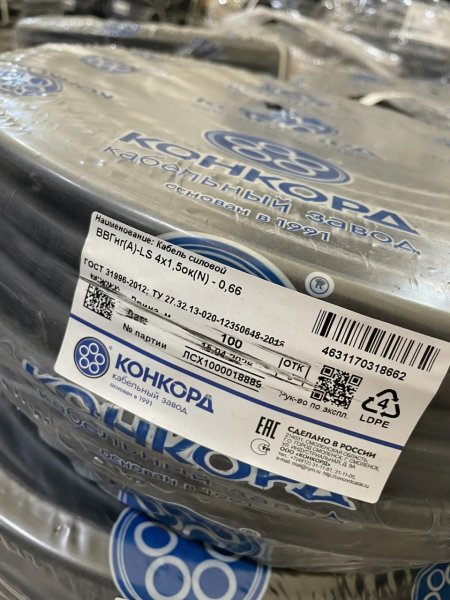

ВВГнг(А)-LS 4x1,5 Кабель силовой Конкорд ВВГнг(А)-LS 4х1,5 медный круглый ГОСТ 31996 фото 1

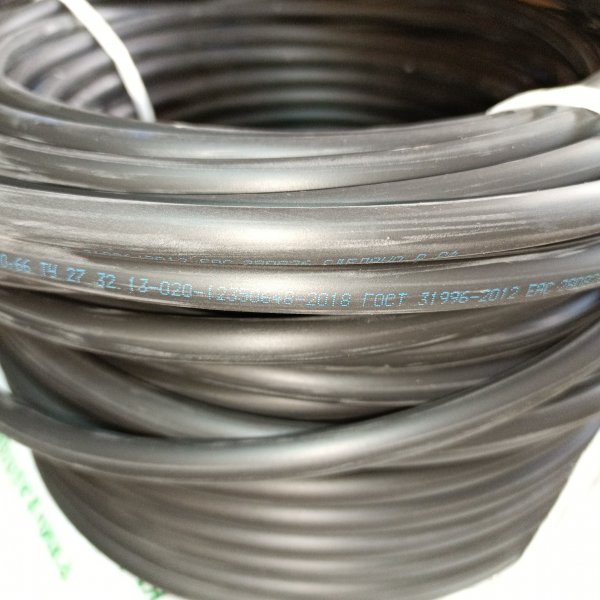

ВВГнг(А)-LS 4x1,5 Кабель силовой Конкорд ВВГнг(А)-LS 4х1,5 медный круглый ГОСТ 31996 фото 2
