Анкерный клиновой зажим-держатель для монтажа провода СИП к столбу или к дому
Описание

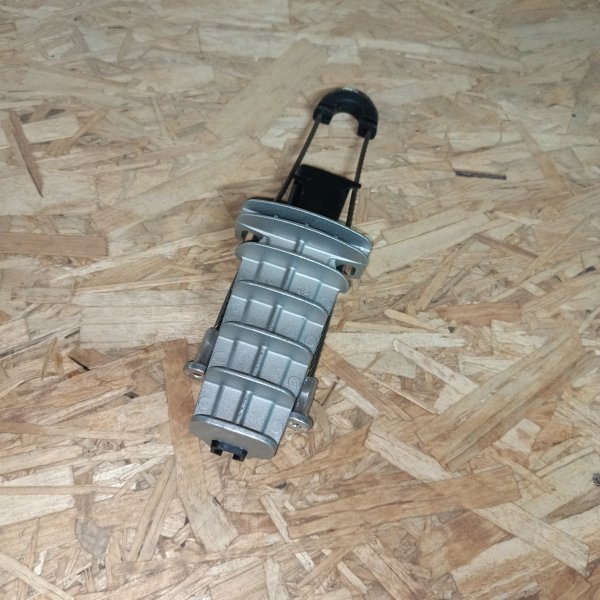

Анкерный клиновой зажим-держатель для монтажа провода СИП к столбу или к дому UZA-14-D16-D35-1000
Анкерный зажим PA 1000 используются для натяжного поддерживания низконапряженных самонесущих кабельных жил с изолированной несущей нейтралью на деревянных, железобетонных, металлических опор и фасад жилых домов.

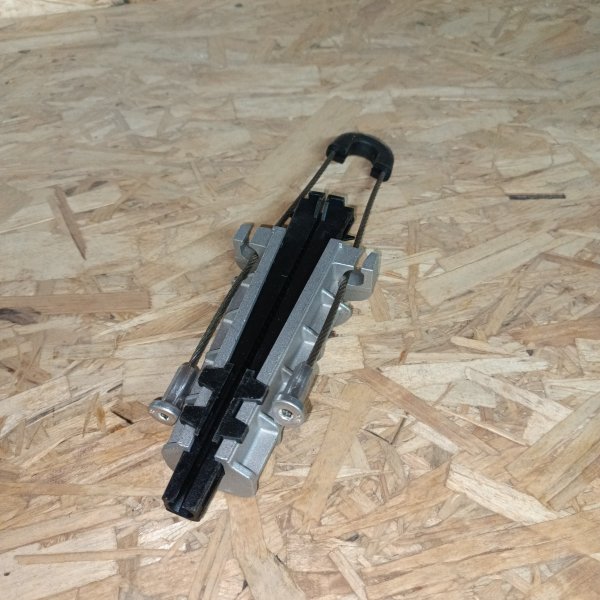

Конструкция: в алюминиевый курпус (устойчивый к действию коррозии) вкладывается саморегулируемые полимерные клинья (устойчивы к ультрафиолетовому излучению и погодно-климатическим условиям).
Для монтажа не требуется специальных инструментов.
Рабочая нагрузка 300/2942 кгс/Н
Разрушающая нагрузка 1000/9806 кгс/Н
Сечение несущей нейтрали 16-35 мм2
Классификация ETIM
ETIMОбзор от AI
Анкерный зажим для СИП — это та мелочь, от которой на линии зависит очень многое: чтобы провод держался, не полз со временем и не перетирался на вводе. IEK ЗАН 16-35/1000 (PA 1000) как раз из «рабочих» зажимов для подвеса и фиксации самонесущего изолированного провода на опорах и фасадах.
Чаще всего его ставят на анкерных участках ВЛИ: на конце пролета, при поворотах трассы, на ответвлениях и на вводах к зданию — там, где провод нужно не просто поддержать, а именно надежно принять на себя натяжение. Подходит для СИП в диапазоне сечений 16–35 мм2, поэтому его берут и под стандартные частные вводы, и под небольшие распределительные участки.
Ключевые характеристики по делу:
- модель: ЗАН 16-35/1000 (PA 1000);
- провод: СИП, диапазон сечений 16–35 мм2;
- условная нагрузка: 1000 (по маркировке);
- артикул производителя: UZA-14-D16-D35-1000;
- бренд: IEK.
Смысл анкерного зажима в том, чтобы зафиксировать провод без лишних «колхозных» решений вроде проволочных скруток или неверных узлов на крюке. Правильно подобранный зажим экономит время на монтаже и, что важнее, делает узел предсказуемым: натяжение держится там, где нужно, а провод не получает лишних повреждений на подвесе.
Работает это просто: зажим принимает механическое усилие натяжения пролета и передает его на кронштейн/крепление на опоре или фасаде. При этом провод фиксируется так, чтобы удерживаться под нагрузкой и не проскальзывать. В анкерных точках это особенно критично — там как раз и собираются основные механические нагрузки от ветра, гололеда и температурных «игр» провода.
Почему берут такую позицию: закрывает самый ходовой диапазон СИП 16–35 мм2, удобен для анкерных точек на вводах и небольших пролетах, и хорошо подходит, когда нужно быстро и аккуратно собрать узел крепления без лишних переходников. Плюс понятная маркировка — легко проверить соответствие по сечению и нагрузке еще на этапе комплектации.
Рекомендации по применению: подбирайте зажим именно под сечение СИП и место установки (анкерная точка, поворот, ответвление). На монтаже следите, чтобы провод лег в зажим ровно, без перекосов и перегибов у выхода — это мелочь, но она сильно влияет на долговечность узла. И не забывайте, что механика крепления должна соответствовать месту установки: кронштейн, крюк и основание на опоре/фасаде должны выдерживать нагрузку пролета не хуже самого зажима.
