Компактный однополюсный перекидной выключатель нагрузки 40 А на дин рейку

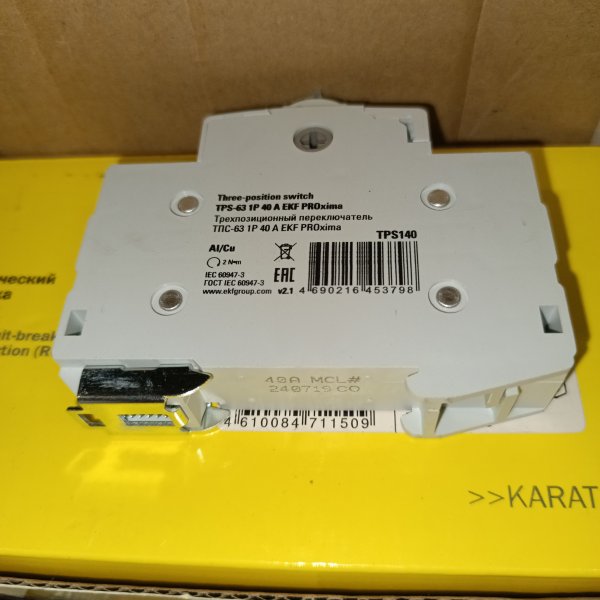

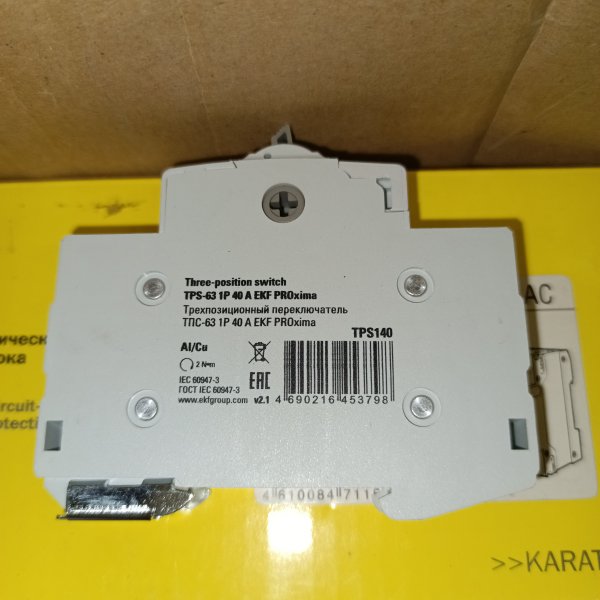

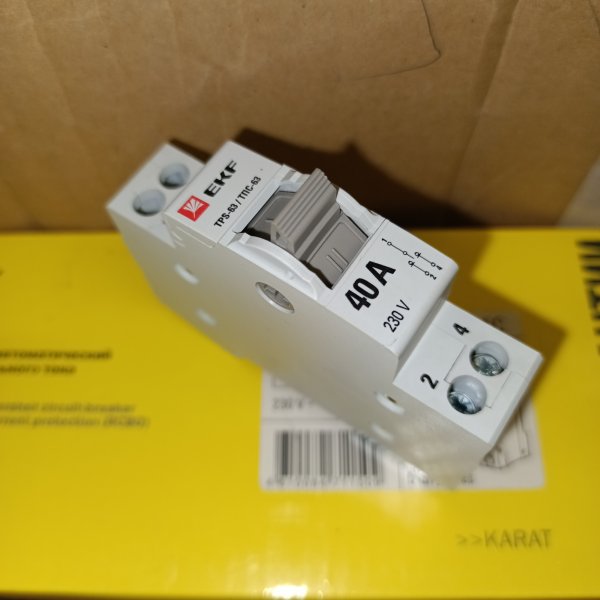

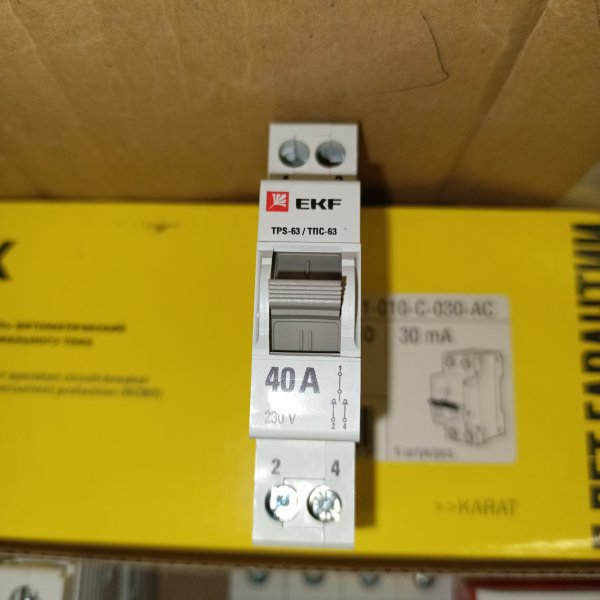

Компактный однополюсный перекидной выключатель нагрузки 40 А на дин рейку TPS140
Электротехническое устройство, предназначенное для коммутации (включения и отключения) электрических цепей с возможностью изменения направления потока электрического тока. Он используется для переключения между двумя источниками питания или для изменения направления питания на выходе. Компактные размеры, что позволяет монтировать рубильник на DIN-рейку в распределительные щиты. Обеспечивает переключение между двумя независимыми источниками питания (например, сеть и генератор).
Реверсивный модульный трехпозиционный рубильник является важным компонентом систем электроснабжения, обеспечивая гибкость и надежность в управлении источниками питания.
- Характеристики:
- Количество переключающих (перекидных) контактов - 1
- Количество полюсов - 1
- Номинальное напряжение - 230 В
- Номинальный ток - 40 А
- Глубина установочная (встраив.) - 71 мм
- Модульная ширина (общ. кол-во модульных расстояний) - 1
- Степень защиты - IP00
| Бренд | EKF |
| Номинальный ток | 40 A |
| Количество полюсов | 1 |
| Реверсивный | Да |
| Количество модулей | 1 |
Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
Тип установки: модульный, на дин-рейку, на DIN-рейку
Реверсивный модульный рубильник EKF PROxima ТПС-63 — это аккуратный «ручной переключатель» для щита, когда нужно не просто включить или выключить линию, а уверенно перекинуть питание между двумя вводами. Трехпозиционная схема с нейтральным положением помогает сделать переключение спокойно и предсказуемо — без лишней суеты у автоматики.
В реальной жизни такие рубильники ставят в небольших распределительных щитах: в частном доме или на даче для перевода нагрузки с сети на резервный источник, в мастерской для переключения между двумя линиями, в коммерческих помещениях — там, где важно быстро и наглядно управлять вводом вручную. Удобство именно модульного форм-фактора в том, что устройство встает рядом с автоматами и УЗО, не превращая щит в «самоделку».
- Серия: EKF PROxima
- Тип: реверсивный модульный выключатель нагрузки (рубильник)
- Исполнение: 1P, однофазный
- Номинальный ток: 40 А
- Положения: 3 (I – 0 – II)
- Модель/артикул производителя: TPS140
Трехпозиционность здесь не «для галочки»: среднее положение 0 позволяет полностью разорвать цепь перед переводом на другой ввод — это заметно снижает риск ошибочного параллелирования источников, когда человек торопится. Рычаг управления понятный: по положению сразу видно, какой ввод выбран, и это полезно при обслуживании щита или в аварийной ситуации, когда нет времени разбираться.
По работе все просто: рубильник коммутирует линию вручную, механически переключая контактную группу между двумя направлениями (I и II) либо отключая ее (0). Это не автомат защиты — он не рассчитан «ловить» короткие замыкания как автоматический выключатель, поэтому в схеме рядом обычно стоят автоматы/предохранители, которые берут на себя защитные отключения.
Почему его берут: когда нужен честный ручной ввод резерва без сложной автоматики, когда важно уложиться в модульный щит, и когда требуется понятная логика переключения с нейтральным положением. Плюс удобен для обслуживающего персонала: меньше шансов перепутать состояние, чем у нестандартных переключателей.
Рекомендации по применению: подбирайте рубильник по току линии (40 А — это про реальную нагрузку, а не «на всякий случай») и обязательно ставьте перед ним защиту от КЗ и перегрузки соответствующего номинала. Переключение между вводами делайте через положение 0 и, по возможности, без нагрузки — так контакты живут заметно дольше. Если переводите дом на генератор, заранее продумайте схему, чтобы исключить одновременную подачу напряжения в сеть и в резерв.
