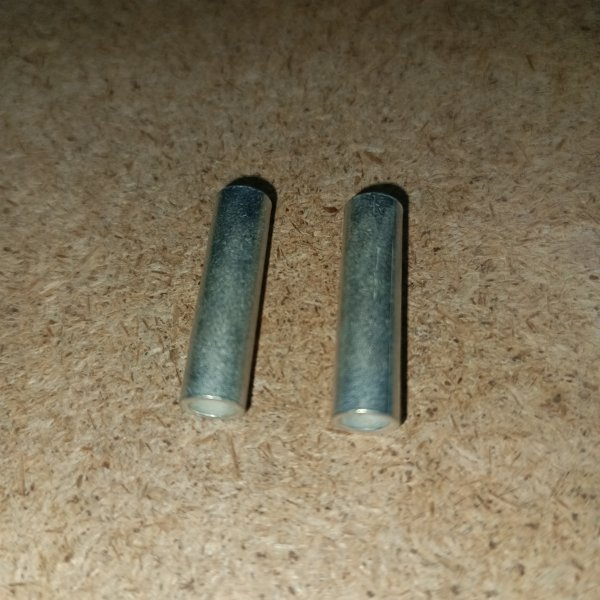

Cоединительная луженая гильза обжимная для проводников 10 мм2 TKE-GML-10-5
Обжимная соединительная луженая гильза — это электрический компонент, предназначенный для соединения проводов путём обжима. Она широко используется в различных электрических и электронных системах для обеспечения надежного и долговечного соединения проводников. Соединение проводников внутри гильзы осуществляется методом обжима с помощью специального инструмента — пресс-клещей. Обжим обеспечивает плотное механическое соединение, которое предотвращает вырывание проводов и обеспечивает низкое контактное сопротивление.
Характеристики:- Номинальное сечение жил - 10 мм2
- Материал - медь луженая оловом
- Форма поперечного сечения - Круглый/секторной формы
- Для защищенных от натяжения соединений - Нет
- Номинальное напряжение - 10 кВ
Обзор от AI *:* AI может допускать ошибки. Проверяйте важную информацию.
Гильза медная Tokov Electric луженая ГМЛ 10-5 под опрессовку ГОСТ 23469.3-79
Гильза медная луженая Tokov Electric ГМЛ 10-5 предназначена для надежного соединения медных проводников методом опрессовки.
Луженое покрытие повышает стойкость контакта к окислению и влаге, снижает риск нагрева в месте соединения и помогает сохранять
стабильные электрические параметры в течение длительного срока эксплуатации. Изделие выполнено в соответствии с ГОСТ 23469.3-79,
что упрощает подбор и применение в типовых электромонтажных работах.
Формат ГМЛ 10-5 применяется для соединения жил/проводников соответствующего сечения с использованием пресс-клещей и матриц,
подобранных под размер гильзы. После опрессовки соединение получается компактным, механически прочным и с низким переходным сопротивлением.
Где используется
- Стыковка медных проводов и кабелей в распределительных коробках и щитах
- Монтаж силовых и осветительных линий в жилых, коммерческих и промышленных объектах
- Сборка и ремонт кабельных трасс, электрошкафов, клеммных и соединительных узлов
- Подготовка и восстановление проводников при обслуживании электросетей
- Соединения, где требуется опрессовка как более надежный метод по сравнению со скруткой
Особенности и преимущества
- Луженая медь: повышенная коррозионная стойкость и стабильность контакта
- Соединение опрессовкой: высокая механическая прочность и низкое переходное сопротивление
- Соответствие ГОСТ 23469.3-79: стандартизированные размеры и предсказуемый результат монтажа
- Компактный и аккуратный узел соединения, удобный для последующей изоляции
- Подходит для типовых электромонтажных работ с медными жилами
Характеристики
| Тип изделия |
Гильза соединительная под опрессовку |
| Исполнение |
ГМЛ (медная луженая) |
| Маркировка/типоразмер |
ГМЛ 10-5 |
| Материал |
Медь |
| Покрытие |
Лужение |
| Способ монтажа |
Опрессовка пресс-клещами (матрица под выбранный типоразмер) |
| Назначение |
Соединение медных проводников |
| Стандарт |
ГОСТ 23469.3-79 |
| Бренд |
Tokov Electric |
| Артикул производителя |
TKE-GML-10-5 |
Рекомендации по монтажу
- Снимите изоляцию на длину, достаточную для полного ввода жилы в гильзу, не повреждая проволоки/жилу.
- Вставьте проводники до упора с обеих сторон (для соединения встык) и убедитесь в плотной посадке.
- Опрессуйте подходящим инструментом и матрицей под данный типоразмер, выполняя обжим в соответствии с технологией.
- После опрессовки проверьте прочность соединения (легкое усилие на разрыв) и отсутствие люфта.
- Обязательно восстановите изоляцию: термоусадка, изолента или иные допустимые решения по проекту.
Важно
- Гильзы под опрессовку предназначены для соединения проводников с совпадающим материалом (медь с медью).
- Для корректного результата подбирайте матрицу и инструмент под типоразмер гильзы и фактическое сечение жил.
- Параметры конкретного применения (сечение, класс гибкости, количество жил в гильзе) следует подбирать по проекту и нормативам.
Технические характеристики| Минимальное сечение кабеля | 10 мм2 |
| Материал кабеля | Медь |
| Бренд | TOKOV ELECTRIC |
| Вид наконечника | Гильза |
| Максимальное сечение кабеля | 10 мм2 |
| Тип разъема | ГМЛ |
Код EAN: 14680175323529, 4680175323522, 4680175323539
Код товара: TKE-GML-10-5
