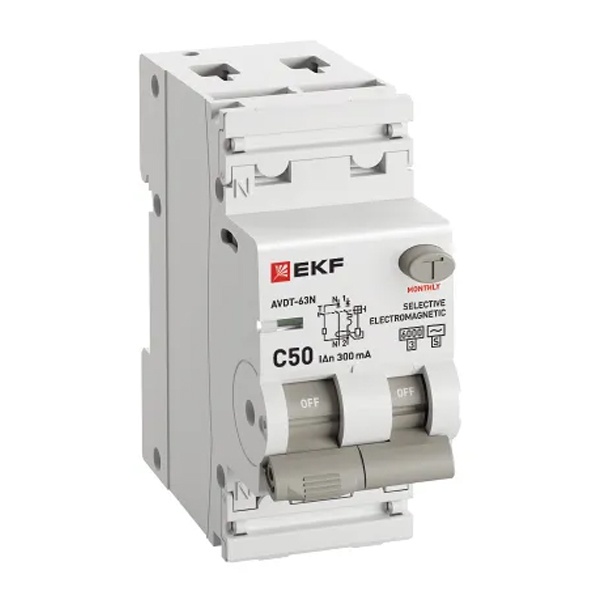

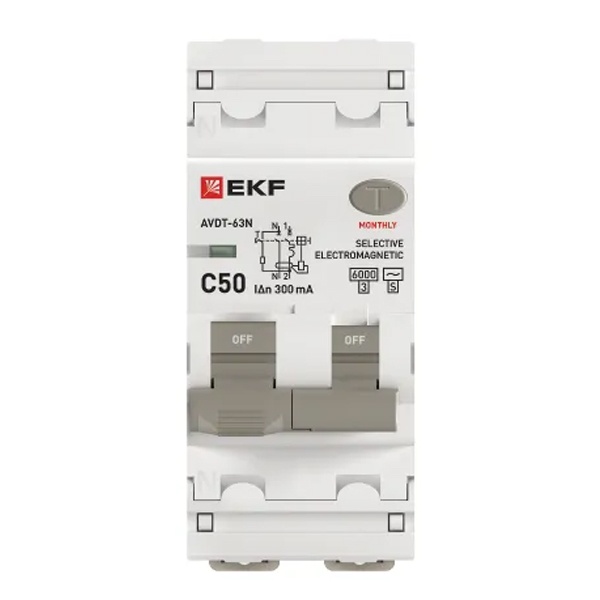

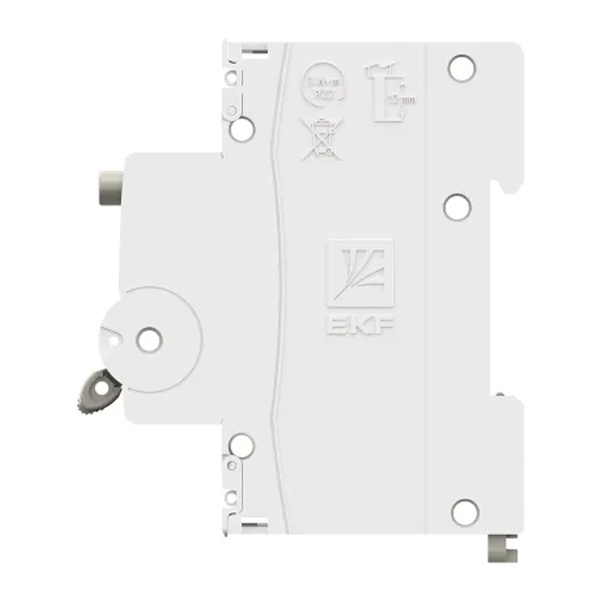

Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ ЕКФ Проксима 50 ампер тип АС 300мА
Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ ЕКФ Проксима 50 ампер тип АС 300мА D63N26MS50C300
Монтируют на DIN-рейку как двухмодульный аппарат на 2 полюса: 1P+N. В одном корпусе собраны автоматический выключатель с характеристикой C на 50 А и дифференциальная часть с уставкой 300 мА типа АС. Исполнение электромеханическое, селективное. Отключающая способность 6 кА, рабочее напряжение 220–230 В.
Применяется в однофазных линиях, где нужна защита от сверхтоков и отключение при утечке переменного тока, с выдержкой селективности по дифференциальной части. Ставят в щитах для групповых и вводных цепей 220–230 В.
Подключение выполняют через два полюса: фазу заводят на полюс 1P, рабочий ноль — на N, выход снимают с соответствующих клемм. Нулевой проводник после аппарата ведут через его N-цепь, без обхода, чтобы дифференциальный контроль работал корректно.
| Бренд | EKF |
| Номинальный ток | 50 А |
| Ток утечки | 0,3A (300mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Селективный | Да |
| Тип расцепителя | Электромеханический |
Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат
