Пластиковый влагозащищенный электрошкаф ТДМ накладной уличный с дверцей и монтажной панелью
Описание

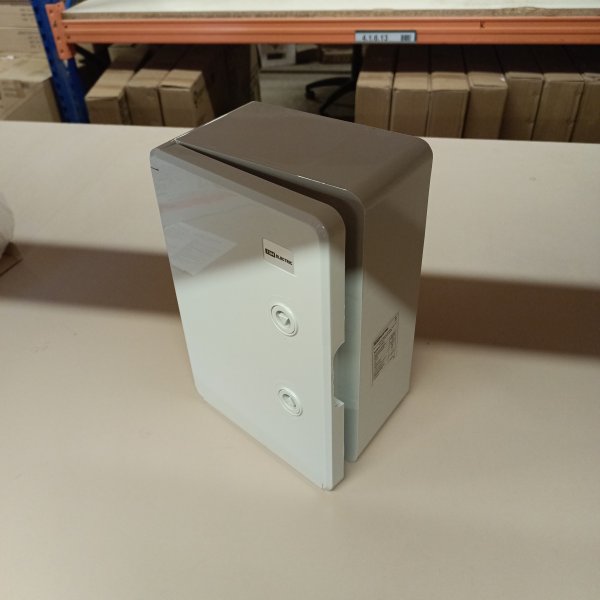

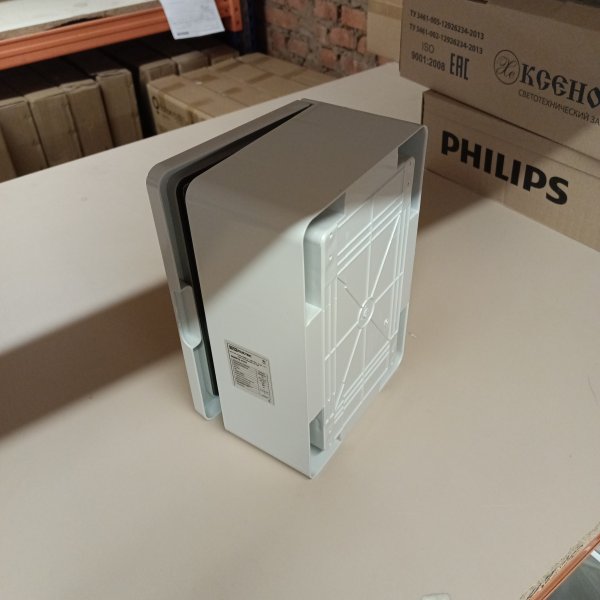

Пластиковый влагозащищенный электрошкаф ТДМ накладной уличный с дверцей и монтажной панелью SQ0932-0101
- Применение:
- На улице.
- В жилом секторе.
- В офисах.
- На объектах социально-культурного назначения.
- При проведении массовых мероприятий.
- В исправительных учреждениях.
- Материал
- Корпус и непрозрачная дверца – ударопрочный АБС-пластик.
- Преимущества:
- Стойкость к коррозии.
- Материал пропускает радиосигнал, что позволяет использовать щиты для установки мультимедийного оборудования.
- Ударопрочный пластик корпуса и дверцы.
- Корпус не требует отдельного заземления.
- Крепеж на стену в комплекте.

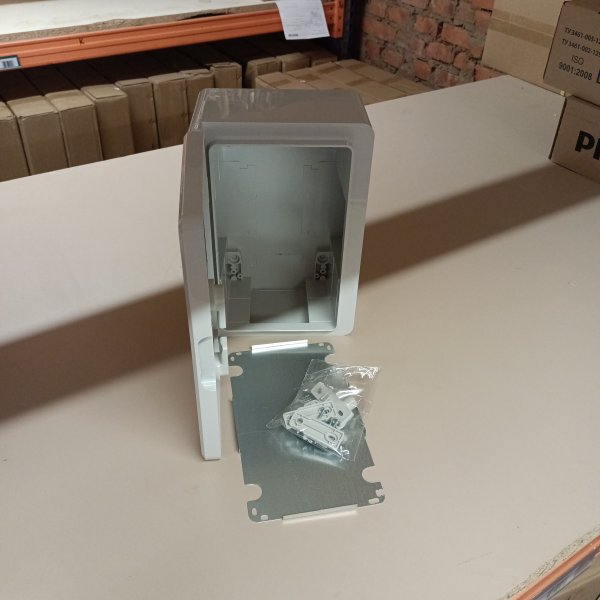

- Комплектация
- Бокс с оцинкованной монтажной панелью.
- Ключ.
- Комплект крепежа (петли, винты) для крепления на стену.
- Паспорт.

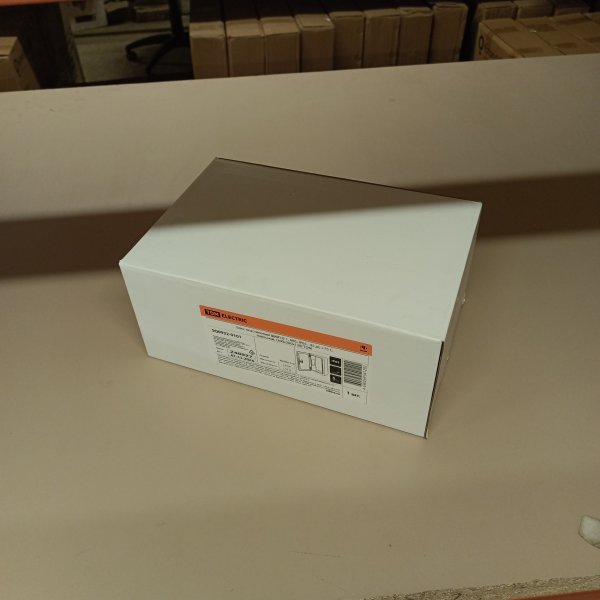

- Упаковка – белая картонная коробка, цветной стикер с индивидуальным штрихкодом EAN-13.
- Характеристики:
- Степень защиты от воздействия окружающей среды: IP65
- Степень защиты от внешних механических воздействий: IK10
- Класс защиты от поражения электрическим током: II
- Максимальное рабочее напряжение устанавливаемого оборудования: до 400 В
- Максимально допустимый ток устанавливаемого оборудования: до 100 А
- Диапазон температуры эксплуатации: от -45 до +75 °C
- Толщина монтажной панели: 0,8 - 1 мм
- Габаритные размеры бокса: 300x200x130 мм
Описание от производителя:
Назначение:
Для установки электротехнического и мультимедийного оборудования, для защиты потребителей от поражения электрическим током. Для установки оборудования автоматизации технологических процессов.
Применение:
В гаражных кооперативах. В жилых, торговых, офисных и производственных помещениях. В коттеджных поселках. В помещениях и на открытом воздухе. В помещениях с повышенным содержанием в воздухе влаги и пыли
Преимущества:
Стойкость к коррозии. Материал пропускает радиосигнал, что позволяет использовать щиты для установки радиооборудования. Ударопрочный пластик корпуса и дверцы. Корпус не требует отдельного заземления. Крепеж на стену в комплекте.
Материалы:
Корпус и непрозрачная дверца – ударопрочный АБС-пластик. Прозрачная дверца – поликарбонат.
Характеристики
| Бренд | TDM Electric |
| Установка | Настенная |
| Материал корпуса | Пластик |
| Материал двери | Пластик |
| Высота | 300 мм |
| Ширина | 200 мм |
| Глубина | 130 мм |
| Монтажная пластина | Сплошная |
| Степень защиты IP | 65 |
Классификация ETIM
ETIMОбзор от AI
Щит навесной TDM ABS ЩМП-0-1 (300х200х130) с монтажной панелью, непрозрачная дверь, IP65, -45°C…+75°C — компактный электрический шкаф для размещения и защиты модульного и распределительного оборудования. Корпус выполнен из ударопрочного ABS-пластика, что делает щит устойчивым к коррозии и удобным для применения как внутри помещений, так и на улице. Герметичное исполнение IP65 защищает установленные компоненты от пыли и струй воды, а непрозрачная дверь скрывает содержимое и снижает влияние света на аппаратуру.
Бренд: TDM Electric
Артикул производителя: SQ0932-0101
Где используется
- вводно-распределительные узлы в частных домах, дачах, гаражах и мастерских
- щитки управления и автоматики (насосы, вентиляция, освещение, обогрев, ворота)
- наружные точки подключения на фасадах и в подсобных помещениях при наличии влаги и пыли
- промышленные и коммерческие объекты: склады, небольшие производственные зоны, техпомещения
- монтаж на стенах из бетона, кирпича, металлокаркаса, а также на панелях и стойках
Основные характеристики
- Тип: щит навесной (настенный)
- Серия/модель: ABS ЩМП-0-1
- Габариты (ВхШхГ): 300х200х130 мм
- Материал корпуса: ABS-пластик
- Дверь: непрозрачная
- Монтажная панель: в комплекте
- Степень защиты: IP65
- Температурный диапазон эксплуатации: -45°C…+75°C
- Производитель: TDM Electric
- Артикул производителя: SQ0932-0101
Особенности и преимущества
- Высокая герметичность IP65 — подходит для мест с запыленностью и периодическим попаданием воды (струйное воздействие).
- ABS-корпус — не подвержен коррозии, легче металлических щитов, удобен при монтаже и эксплуатации.
- Широкий температурный диапазон — стабильная работа в холодных помещениях и на улице.
- Монтажная панель в комплекте — упрощает установку аппаратуры: клемм, автоматов в сборках, реле, блоков питания, контроллеров и др.
- Непрозрачная дверь — аккуратный внешний вид, скрывает внутреннюю компоновку и ограничивает визуальный доступ.
- Компактные размеры — удобно для локальных узлов управления и небольших распределительных схем.
Что можно разместить внутри
- клеммные колодки и распределительные клеммы
- аппаратуру управления и автоматики (реле, таймеры, контакторы, блоки питания, контроллеры)
- коммутационные и защитные элементы в составе сборки на монтажной панели
- кабельные вводы и уплотнения (в зависимости от выбранных аксессуаров)
Рекомендуется подбирать состав оборудования с учетом внутреннего пространства, необходимости прокладки проводников, радиусов изгиба и мест под кабельные вводы.
Рекомендации по монтажу
- выбирайте кабельные вводы и сальники, соответствующие требуемой герметичности, чтобы сохранить уровень защиты IP65
- при наружной установке располагайте щит так, чтобы снизить прямое воздействие осадков и механических повреждений
- перед сверлением отверстий под вводы планируйте трассировку кабелей и размещение аппаратуры на монтажной панели
- после монтажа проверяйте правильность закрытия двери и целостность уплотнений
Комплектация
- щит навесной TDM ABS ЩМП-0-1 (300х200х130)
- монтажная панель
