Самозажимной клеммник Легранд для нулевых проводников
Описание

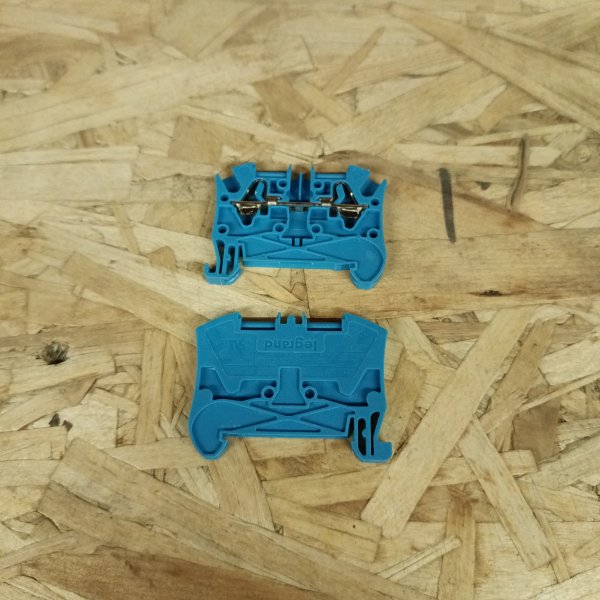

Самозажимной клеммник Легранд для нулевых проводников 037200
Однополюсный клеммный блок серии Викинг 3 от компании Legrand представляет собой электроустановочное изделие для безопасного, компактного и постоянного соединения медных проводников с поперечным сечением 4 квмм. Проходная клемма синего цвета с шагом 5 мм предназначена для нейтрального проводника. Она имеет 1 соединение с 1 входом и 1 выходом. Пружинная система зажима выполнена из стали и обеспечивает простое и быстрое подключение проводников. Изоляционный корпус изготовлен из ударопрочного огнестойкого полиамида, обладающего самозатухающей характеристикой. Сфера применения одноуровневой проходной колодки достаточно широка. Она используется в быту и в производстве и необходима при сборке электрощитов, для соединения контактов. С ее помощью упрощается процесс монтажа, обеспечивается наглядность присоединенных проводов и повышается электробезопасность. Пружинная клемма имеет следующие параметры: 42х54х5 мм и рассчитана на нагрузку током до 32 Ампер при предельном напряжении сети 800 Вольт. Ее установка производится на DIN-рейку шириной 35 мм.
Характеристики
| Количество линий | 1 |
| Бренд | Legrand |
| Номинальный ток | 36 А |
| Максимальное сечение проводников | 4 мм2 |
| Ширина | 5 мм |
| Вид подключения | Самозажимное |
| Количество подключений к каждой линии | 2 |
| Цвет | Синий |
Классификация ETIM
ETIMОбзор от AI
Если собираете щит и хотите, чтобы провод держался без «танцев» с винтами, пружинная клемма сильно упрощает жизнь. Legrand Viking 3 в синем исполнении — аккуратная однополюсная клемма на 4 мм² с шагом 5 мм: ставится плотно, подключается быстро, в работе предсказуемая.
Чаще всего такие клеммы уходят в распределение «поля» и вторички внутри щитов: цепи управления, сигнализация, автоматика, кроссировка в шкафах. В быту тоже встречается — когда в небольшом щитке нужно цивильно развести проводники по группам или собрать нейтраль/сигнальную линию без скруток и «ваг» на весу. Синий цвет обычно берут для логичной маркировки цепей (например, чтобы не путать группы при обслуживании), особенно когда в шкафу много одинаковых рядов.
По ключевым параметрам тут все просто и по делу:
- серия: Legrand Viking 3;
- тип: пружинная клемма, однополюсная;
- схема: 1 вход / 1 выход;
- сечение подключаемого проводника: до 4 мм²;
- монтажный шаг: 5 мм;
- цвет: синий;
- артикул производителя: 037200.
Конструктивно и по практике пружинный зажим ценят не за «моду», а за повторяемость результата. Не нужно ловить момент, когда винт уже затянут, но еще не передавил жилу: вставили провод — и контакт задан усилием пружины. Это удобно, когда много однотипных подключений или когда щит собирается в стесненном месте, где отверткой не всегда разгуляешься. Плюс меньше шансов, что со временем контакт «поплывет» из‑за усадки жилы — пружина поджимает сама.
Что она делает и как работает: клемма соединяет два проводника в одном полюсе — один провод заводите на вход, второй снимаете с выхода. Внутри зажим выполнен на пружине: при вставке жила упирается в контактную часть и фиксируется постоянным прижимным усилием. За счет этого контакт получается стабильным даже при небольших вибрациях и температурных циклах, которые в щитах — обычное дело. Важно понимать: клемма не «защищает» цепь как автомат или предохранитель, она обеспечивает надежное соединение. Защита от перегрузки и КЗ — это уже задача аппаратов защиты в схеме.
Почему такие клеммы берут в реальных сборках: меньше времени на монтаж и меньше вопросов при приемке. Соединение получается аккуратным, проводники не болтаются, проще навести порядок в ряду и быстрее прозвонить/обслужить. С шагом 5 мм удобно собирать плотные клеммники, когда место в шкафу ограничено, а разводка нужна «как у людей», а не комком.
Рекомендации по применению: подбирайте провод по сечению до 4 мм² и старайтесь, чтобы зачищенная часть жилы была ровной, без надрывов — особенно на многопроволочных проводниках. Если работаете с гибкой жилой, следите, чтобы отдельные проволоки не распушались при вводе. Перед пуском, как обычно в щитовой работе, не поленитесь сделать контрольную протяжку/проверку фиксации — просто легонько потянуть провод: он должен сидеть уверенно. Ну и оставляйте небольшой запас длины жилы в шкафу — при обслуживании это экономит время и нервы.
