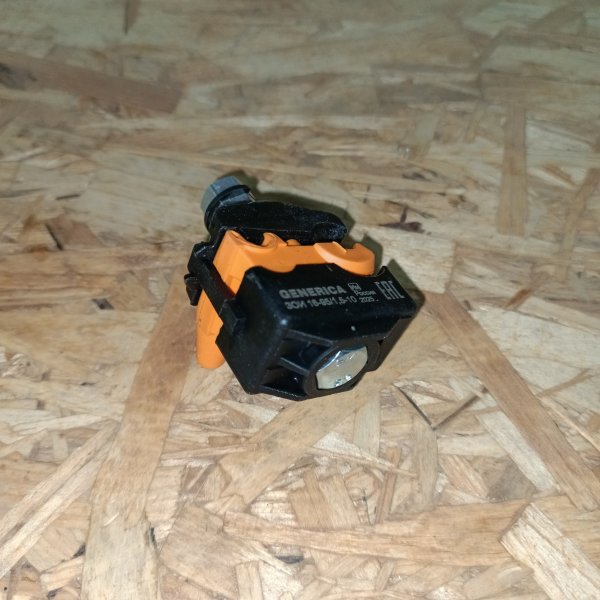

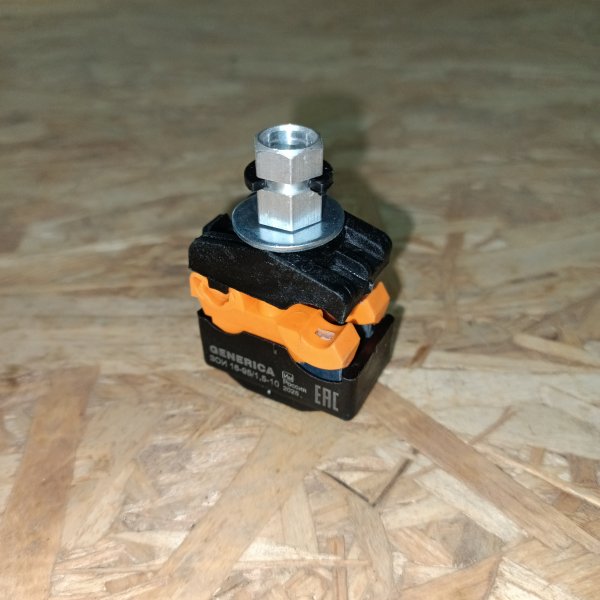

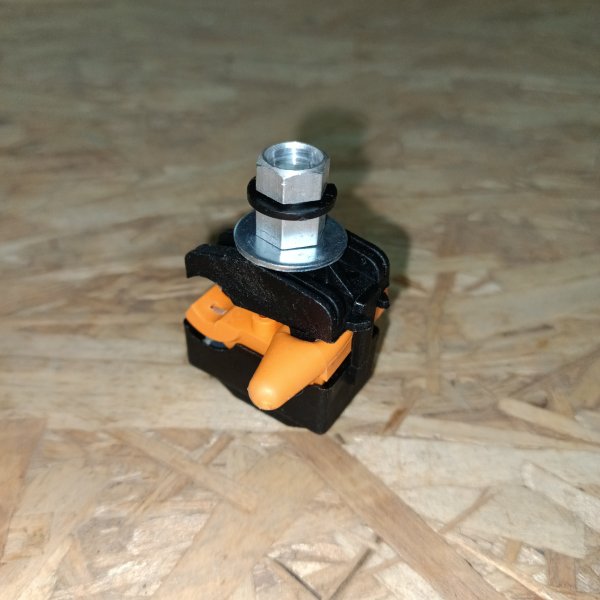

Зажим-клемма для подключения провода СИП сечением 16-95 мм2 к жиле магистрали сечением 1,5-10 мм2 с прокалыванием изоляции
Зажим-клемма для подключения провода СИП сечением 16-95 мм2 к жиле магистрали сечением 1,5-10 мм2 с прокалыванием изоляции UOZ10-4-095-010-G
Зажим ответвительный изолированный Generica (ИЭК) ЗОИ 16-95/1,5-10 предназначен для надежного и безопасного выполнения ответвлений от магистрального провода СИП. Изделие применяется при монтаже воздушных линий электроснабжения и позволяет выполнить соединение проводов без снятия изоляции с основной жилы, что упрощает установку и сокращает время проведения монтажных работ.
Конструкция зажима рассчитана на подключение магистрального проводника сечением от 16 до 95 мм2 и ответвительного провода сечением 1,5–10 мм2. Изолированный корпус обеспечивает дополнительную защиту соединения от случайного контакта с токоведущими элементами и воздействия внешней среды.
ЗОИ 16-95/1,5-10 подходит для организации ответвлений в сетях с использованием самонесущих изолированных проводов. Компактные размеры и продуманная конструкция делают изделие удобным для эксплуатации в условиях ограниченного пространства. Зажим используется при строительстве, модернизации и ремонте линий электропередачи, а также при подключении отдельных потребителей к воздушной сети.
Generica (ИЭК) ЗОИ 16-95/1,5-10 - практичное решение для электромонтажных работ, где важны надежность соединения, безопасность и корректное подключение проводов СИП.
Ответвительный зажим ЗОИ 16-95/1,5-10 от Generica (артикул UOZ10-4-095-010-G) — это как раз тот расходник для СИП, который выручает, когда нужно быстро и аккуратно снять ответвление с магистрали без лишней возни с зачисткой и изолентой. В монтаже он понятный: поставил, затянул — и соединение готово.
Чаще всего такие зажимы ставят на воздушных линиях с СИП, когда от основной жилы нужно увести отвод на ввод в дом, на уличный щит, к опоре освещения или к отдельной нагрузке на участке. Он удобен и в ремонте: когда на существующей линии добавляют новое ответвление, не хочется разбирать старые соединения и рисковать изоляцией — здесь всё делается на месте и быстро.
По основным параметрам здесь всё по делу:
- тип: ответвительный изолированный зажим (прокалывающего типа) для СИП;
- диапазон магистрали: 16–95 мм²;
- диапазон ответвления: 1,5–10 мм²;
- маркировка модели: ЗОИ 16-95/1,5-10;
- производитель/линейка: Generica (ИЭК).
Что по конструкции и практической пользе. Смысл таких зажимов в том, что контакт формируется через прокалывающие элементы внутри корпуса: они проходят через изоляцию и «садятся» на металл жилы. Для монтажника это означает простую вещь — не нужно снимать изоляцию ни на магистрали, ни на ответвлении, а значит меньше шансов надрезать жилу ножом или оставить «лысину», которая потом начнет окисляться. Плюс соединение получается аккуратным и закрытым: после затяжки наружу не торчит оголенный металл, что на улице особенно важно.
Как работает и что защищает. Когда вы стягиваете зажим, внутри срабатывает механика прижима: прокалывающие элементы обеспечивают электрический контакт с токопроводящей жилой, а корпус держит изоляцию в зоне соединения и защищает место прокола от внешней среды. В итоге ответвление получается стабильным по контакту и менее чувствительным к типичным «болячкам» уличных соединений — влаге, загрязнению, сезонным перепадам температуры. Сам зажим при этом не «лечит» плохой провод: если жила уже подгоревшая или переломленная, нормального контакта не получится — это надо учитывать при ремонте старых линий.
Почему его берут на объект. В первую очередь за скорость: ответвление делается без зачистки и без дополнительных изолирующих операций. Во-вторых, удобен диапазон: на магистраль 16–95 мм² можно сесть разными сечениями СИП, а ответвление 1,5–10 мм² закрывает типовые отходящие линии на освещение, небольшие щиты, автоматику, сигнализацию. И еще момент из практики: такие зажимы помогают держать монтаж аккуратным — меньше «самодеятельности» с скрутками и лентой, меньше вопросов при приемке.
Рекомендации по применению. Подбирайте зажим строго по сечениям магистрали и отвода — это не формальность: слишком маленький не даст нормального прижима, слишком большой может повредить жилу или работать нестабильно. Перед установкой убедитесь, что провод чистый и без явных повреждений в месте прокола, а сам зажим ставьте так, чтобы после затяжки не было перекоса. Тянуть нужно равномерно, без рывков и без «дожима до победного» — если перетянуть, можно повредить жилу или корпус. И, как всегда на СИП, работы выполняют при соблюдении требований по безопасности и с отключением линии, если условия на объекте это требуют.
