Модульный распределительный электрощиток встроенный из пластика на 48 модулей с дин-рейками под автоматы
Описание

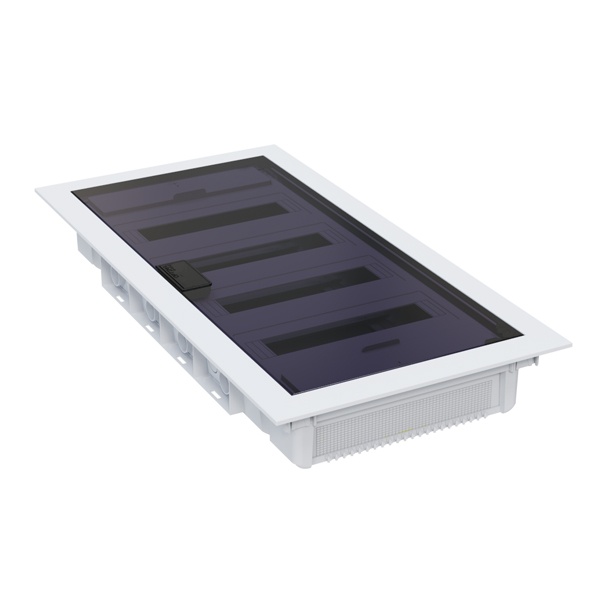

Модульный распределительный электрощиток встроенный из пластика на 48 модулей с дин-рейками под автоматы 379810
Корпуса предназначены для удобной и безопасной установки модульных устройств на DIN-рейку. В ассортименте представлены как настенные, так и встраиваемые исполнения, что позволяет использовать их в самых разных условиях - от жилых помещений до промышленных объектов.
Широкий типоразмерный ряд - от 8 до 60 модулей - обеспечивает возможность подбора оптимального решения под конкретные задачи. Благодаря универсальности и разнообразию моделей корпуса подходят для организации систем электроснабжения, автоматизации и управления, удовлетворяя запросы как бытовых, так и профессиональных пользователей.
- Характеристики:
- Номинальное напряжение устанавливаемых аппаратов - 400В
- Номинальный ток устанавливаемых аппаратов ГОСТ IEC 61439-1-2013 - 125А
- Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 850 °С проволокой (испытание согласно ГОСТ 62208-2013)
- Цвет корпуса - RAL9016
- Цвет дверцы - черный
- Диапазон рабочих температур - от -25 до +60°С
- Климатическое исполнение по ГОСТ 15150-69 - УХЛ3
- Ударная прочность - IK09
- Степень защиты - IP40
- Класс горючести по UL94 - V0
- Количество модулей - 48
- Способ крепления - встраиваемый
- Межосевое расстояние между рядами - 125 мм
- Используемый размер оцинкованной DIN-рейки - 35х7,5 мм
- Размер: 385х752х106 мм
Характеристики
| Бренд | КЭАЗ |
| Материал двери | Прозрачный пластик |
| Наличие клеммников | Да |
| Количество DIN-реек | 4 |
| Установка | Скрытая |
| Материал корпуса | Пластик |
| Общее число модулей | 48 |
| Степень защиты IP | 40 |
Обзор от AI
OptiBox Pro на 48 модулей — это аккуратный встраиваемый щит, который ставят, когда хочется собрать распределение «по-человечески»: ровно, с запасом по месту и без вечной тесноты под автоматами. Прозрачная черная дверца помогает быстро понять, что внутри, не открывая щит лишний раз, а внешний вид не выбивается даже в чистовой отделке.
Где применяется
Чаще всего такие щиты уходят в квартиры и частные дома под групповую автоматику: свет, розетки, кухня, санузлы, техника, теплые полы — когда линий много и нужно все разнести логично. В офисах и небольших коммерческих помещениях OptiBox Pro тоже уместен: под распределение по кабинетам, небольшие щиты автоматики, охранку/слаботочку (если по проекту допустимо размещение рядом) и отдельные линии под кондиционеры или серверный угол. Формат 4x12 модулей удобен тем, что в одном корпусе можно собрать и ввод, и группы, и несколько УЗО/дифов, не устраивая «тетрис».
Ключевые характеристики (по делу)
- Модель: КЭАЗ OptiBox Pro 48-VKR-IP40
- Исполнение: встраиваемый щит
- Вместимость: 48 модулей, компоновка 4x12
- Дверца: прозрачная, черная
- Степень защиты: IP40
- Артикул производителя: 379810
Конструктив и практические моменты

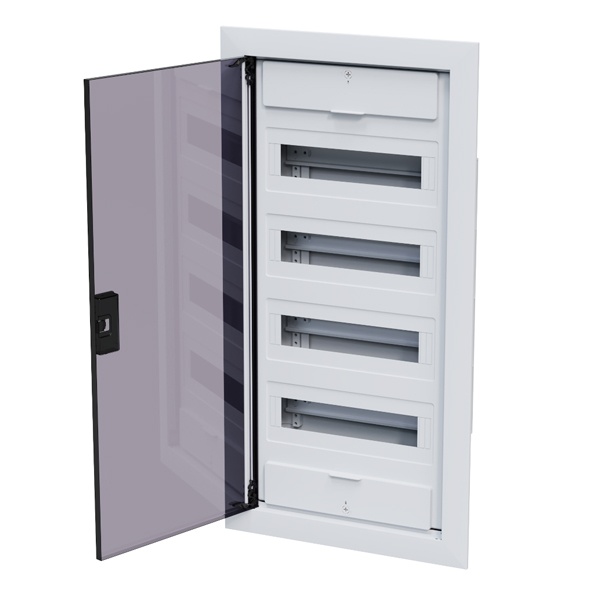

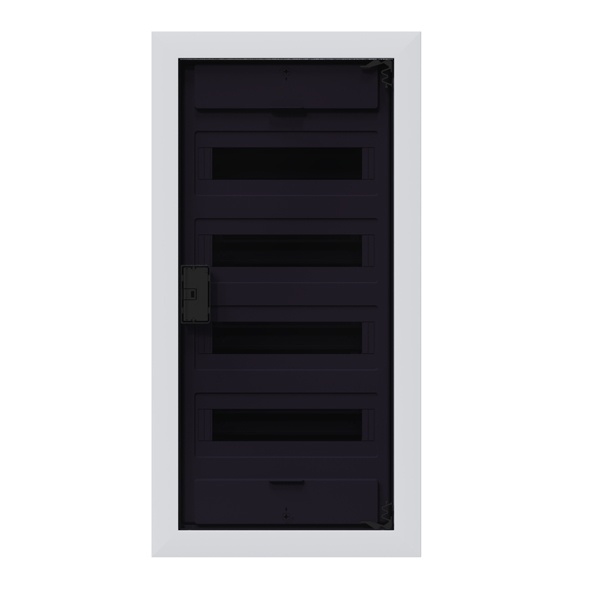

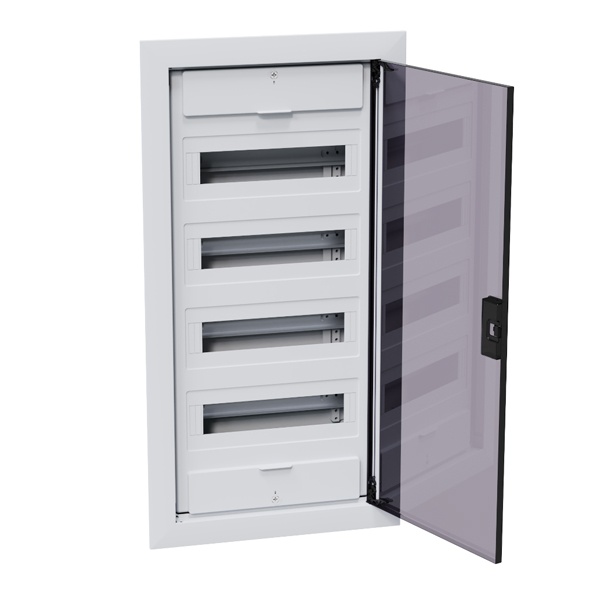

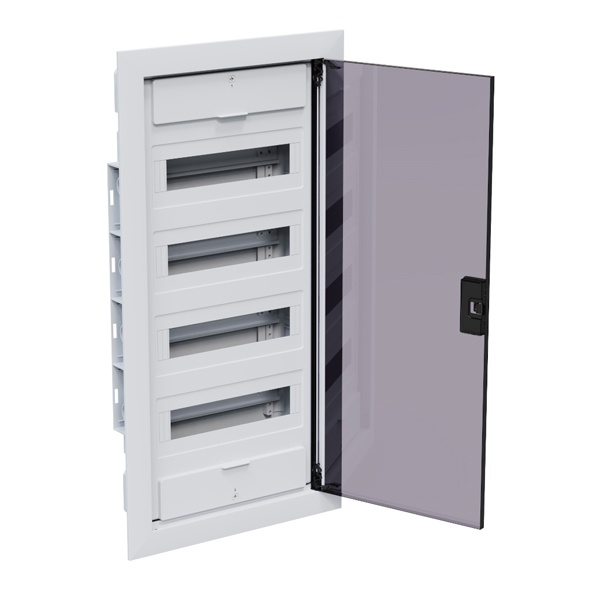

Встраиваемый корпус хорош тем, что после монтажа щит не «выпирает» — остается ровная плоскость с аккуратной дверцей. Прозрачная дверца — не декоративная мелочь: в эксплуатации удобно быстро проверить состояние аппаратов, увидеть, какой автомат отключен, и не собирать отпечатки пальцев на каждом открывании. Черный оттенок двери визуально прячет внутренности и маркировку проводов, но при этом дает обзор — компромисс, который часто просят дизайнеры и заказчики, которым важен внешний вид коридора или техниши.
Что защищает и как это работает
Сам щит не «защищает сеть» в электрическом смысле — защиту дают автоматы, УЗО и дифференциальные автоматы, которые вы ставите на DIN-рейки внутри. Задача корпуса — безопасно и аккуратно закрыть токоведущие части, организовать пространство и снизить шанс случайного доступа. IP40 означает защиту от проникновения твердых предметов крупнее 1 мм (пальцем, например, до рабочих частей не добраться при закрытом щите), но без защиты от воды. Поэтому OptiBox Pro ставят в сухих помещениях: прихожая, коридор, гардеробная, техшка, офисная зона. Для мокрых зон и улицы нужен другой класс защиты.
Почему берут именно такой формат
Почти всегда причина простая: 48 модулей закрывают большинство «нормальных» квартир/домов, где линии не экономили и делали как следует — с отдельными группами, УЗО по зонам и местом под реле/таймеры. Компоновка 4x12 читабельная: легче подписать группы, проще визуально разнести вводную часть и нагрузку, удобнее обслуживать. Прозрачная дверца добавляет спокойствия в быту: чтобы проверить, что выбило, не нужно каждый раз открывать щит полностью.
Рекомендации по применению
Перед покупкой прикиньте компоновку по модулям: вводной аппарат, счетчик/реле (если в щите), УЗО/дифы, групповые автоматы, возможные дополнительные модули (реле напряжения, контактор, УЗИП — если проектом предусмотрено). По монтажу: заранее продумайте место в стене под встраивание и подвод кабелей, чтобы не пришлось «ломать» готовую отделку. Подписывайте линии сразу и оставляйте небольшой запас по месту — практика показывает, что через год-два почти всегда появляется еще одна линия или модуль, который хочется поставить аккуратно, а не «на грани».
