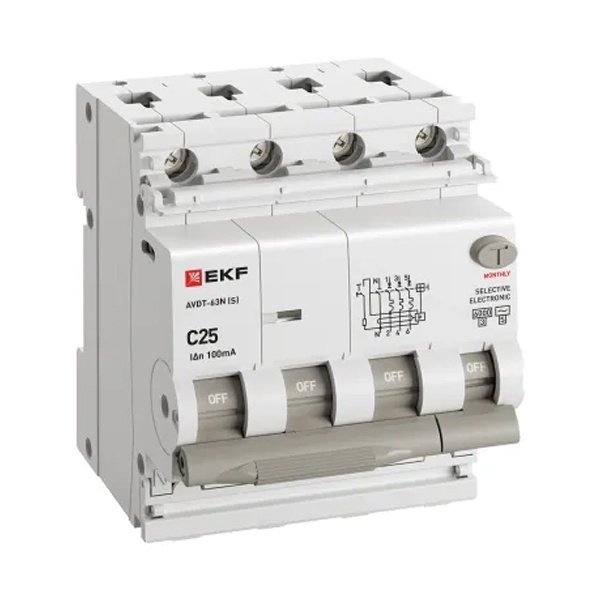

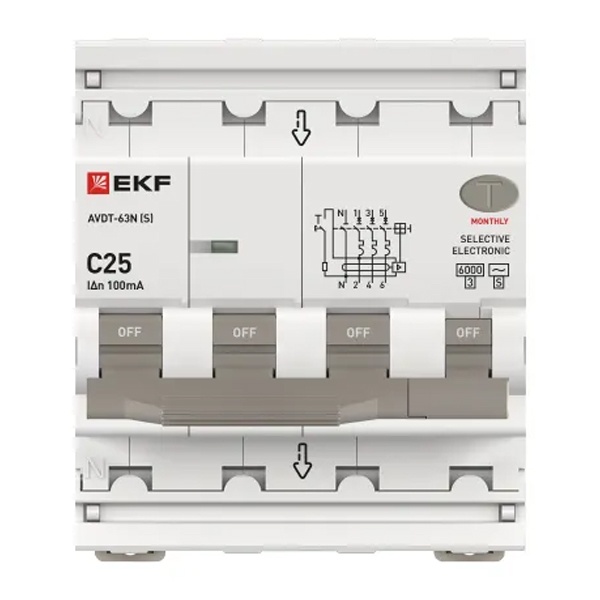

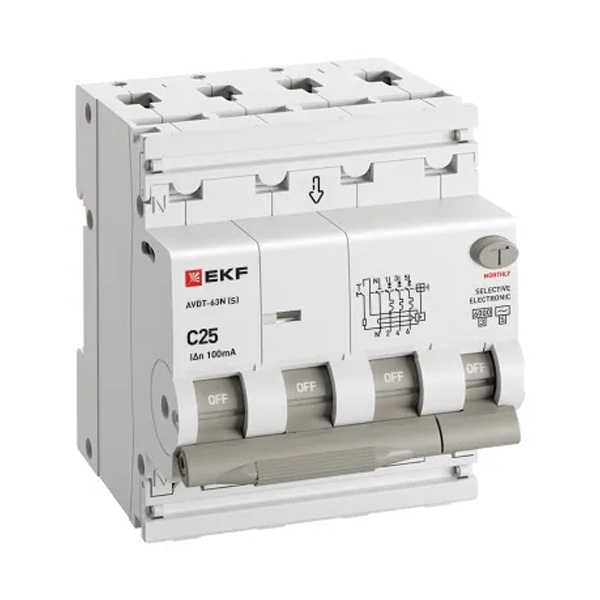

Трехфазный электронный дифференциальный автоматический выключатель АВДТ-63N ток утечки 100 мА тип АС с селективной защитой, 25 Ампер характеристика С
Описание
Трехфазный электронный дифференциальный автоматический выключатель АВДТ-63N ток утечки 100 мА тип АС с селективной защитой, 25 Ампер характеристика С D63N46ES25C100
Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF представляет собой комбинированное устройство, объединяющее функции автоматического выключателя и УЗО (электромеханического или электронного типа). Благодаря такому решению прибор обеспечивает комплексную защиту электрической сети одновременно от:
При возникновении аварийной ситуации устройство мгновенно отключает защищаемую цепь, предотвращая поражение электрическим током, возгорание и повреждение оборудования.
Особая конструкция двухсоставного рычага повышает информативность эксплуатации:
Особенности серии АВДТ-63N:
Благодаря этим особенностям, автоматические выключатели дифференциального тока серии АВДТ-63N PROXIMA EKF оптимально подходят для защиты как бытовых, так и промышленных электросетей, обеспечивая надежную работу оборудования и безопасность пользователей.
- Характеристики:
- Номинальное напряжение: 400 В
- Номинальный ток: 25 А
- Номинальный ток утечки: 100 мА
- Характеристика срабатывания (кривая тока): С
- Тип тока утечки: AС
- Селективная защита: Есть
- Номинальная отключающая способность: 6 кА
- Номинальное напряжение изоляции: 500 В
- Номинальное импульсное напряжение: 6кВ
- Количество полюсов: 3P+N
- Механическая износостойкость: 20000 циклов
- Коммутационная износостойкость: 10000 циклов
- Рабочая температура окружающей среды: от -25 до 50°C
- Модульная ширина (общ. кол-во модульных расстояний): 4
- Размер: 71,2х85,7х73,4
- Степень защиты: IP20
Характеристики
| Бренд | EKF |
| Номинальный ток | 25 А |
| Ток утечки | 0,1A (100mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 4 |
| Напряжение | 380-400В |
| Количество модулей | 4 |
| Селективный | Да |
| Тип расцепителя | Электронный |
Обзор от AI
Дифавтомат EKF PROxima АВДТ-63N (S) 3P+N C25А 100мА тип АС трехфазный селективный электронный 6кА – это современное комплексное устройство защиты, совмещающее функции автоматического выключателя и устройства защитного отключения (УЗО). Предназначен для защиты трехфазных электрических сетей от токов короткого замыкания, перегрузки и утечек на землю, а также для предотвращения поражения электрическим током и снижения риска пожара.
Данная модель имеет электронный тип расцепителя, селективное исполнение и высокую надежность срабатывания, что делает ее подходящей для ответственных линий и многоступенчатых систем защиты в жилом, коммерческом и промышленном сегментах.
- Трехфазные вводные и групповые линии в частных домах и коттеджах.
- Щиты учета и распределения в малоэтажных и многоквартирных жилых зданиях.
- Коммерческие объекты: офисные помещения, магазины, кафе, небольшие предприятия.
- Промышленные установки малого и среднего класса мощности.
- Защита линий питания трехфазного оборудования: электродвигателей, насосов, компрессоров, станков.
- Линии освещения и розеточные группы с трехфазной нагрузкой.
- Щиты автоматического ввода резерва и распределительные щиты с многоуровневой системой защиты (селективные схемы).
- Производитель: EKF, серия PROxima АВДТ-63N (S).
- Артикул производителя: D63N46ES25C100.
- Исполнение: дифференциальный автоматический выключатель (АВДТ).
- Количество полюсов: 3P+N (три фазы плюс рабочий ноль).
- Номинальный ток: 25 А.
- Характеристика отключения: тип C (подходит для нагрузок с умеренными пусковыми токами).
- Номинальный дифференциальный ток утечки: 100 мА.
- Тип дифференциальной защиты: АС (реагирует на переменный ток утечки синусоидальной формы).
- Селективное исполнение: S – повышенная выдержка времени, возможность построения многоуровневой защитной селективной схемы.
- Ток отключающей способности по короткому замыканию: 6 кА.
- Тип расцепителя: электронный.
- Назначение: защита от короткого замыкания, перегрузки по току, утечки на землю и поражения электрическим током.
- Применение: трехфазные сети переменного тока.
- Монтаж: на стандартную DIN-рейку в распределительном щите.
- Комбинированная защита: объединяет в одном корпусе автоматический выключатель и УЗО.
- Отключение при перегрузке по току и коротком замыкании, предотвращая повреждение кабелей и оборудования.
- Срабатывание при появлении дифференциального тока утечки более 100 мА – защита от пожароопасных утечек.
- Повышенная селективность: выдержка времени срабатывания позволяет использовать устройство на вводе при наличии нижестоящих УЗО/дифавтоматов, сохраняя выборочность отключения.
- Защита линии и подключенных к ней потребителей без необходимости установки отдельного УЗО и автомата.
- Одновременное отключение всех фаз и нулевого проводника при аварии.
- Электронный расцепитель обеспечивает стабильные характеристики срабатывания и повышенную точность по дифференциальному току.
- Трехполюсное исполнение с разрывом нулевого проводника (3P+N) повышает безопасность и снижает риск повреждения оборудования при несимметричных авариях.
- Удобные клеммы для присоединения проводников, обеспечивающие надежный контакт и устойчивость к нагреву.
- Компактное корпусное исполнение для установки в стандартные модульные щиты.
- Соответствие типу C по времятоковой характеристике позволяет использовать устройство для защиты большинства бытовых и коммерческих нагрузок (освещение, розетки, электроприводы с умеренными пусковыми токами).
- Применение в трехфазных сетях с различной конфигурацией нагрузок (симметричная и несимметричная нагрузка).
- Возможность использования в составе многоуровневой системы защиты в сочетании с дополнительными автоматами и УЗО.
- Экономия места в щите – два устройства в одном корпусе.
- Сокращение времени монтажа и упрощение схемы электроснабжения.
- Повышение уровня пожарной безопасности за счет контроля токов утечки.
- Комплексная защита линии и подключенного оборудования от основных видов электрических аварий.
- Подходит для организации вводной селективной защиты в трехфазных сетях.
- Вводной дифавтомат для трехфазного частного дома или коттеджа с поэтажными щитами.
- Защита отдельных линий, питающих мощные трехфазные потребители (котельная, насосная станция, мастерская).
- Часть селективной системы защиты вместе с нижестоящими УЗО/дифавтоматами меньшего номинала и чувствительности.
- Распределительные щиты на небольших коммерческих и производственных объектах.
Дифавтомат EKF PROxima АВДТ-63N (S) 3P+N C25А 100мА тип АС – надежное решение для комплексной защиты трехфазных линий, сочетающее удобство, безопасность и соответствие современным требованиям к электробезопасности.
