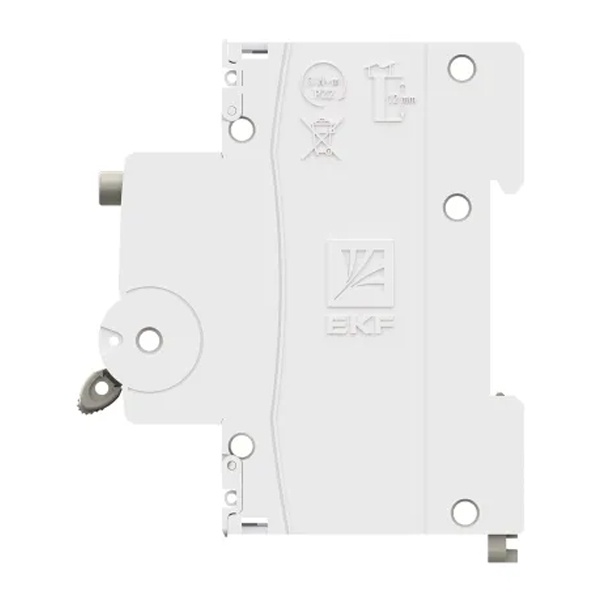

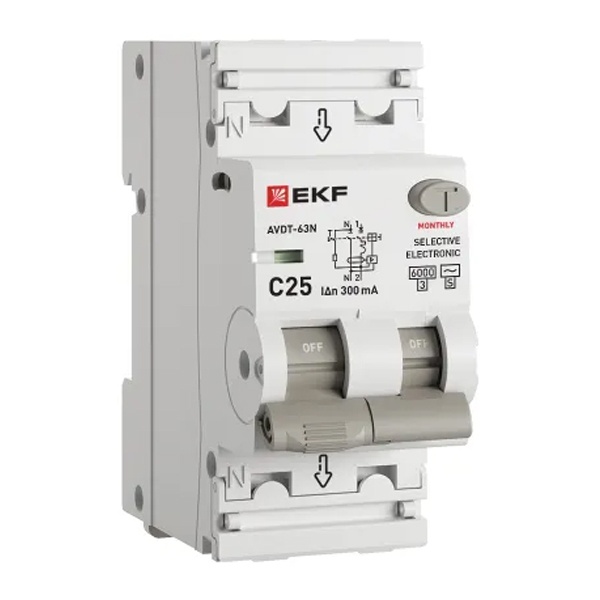

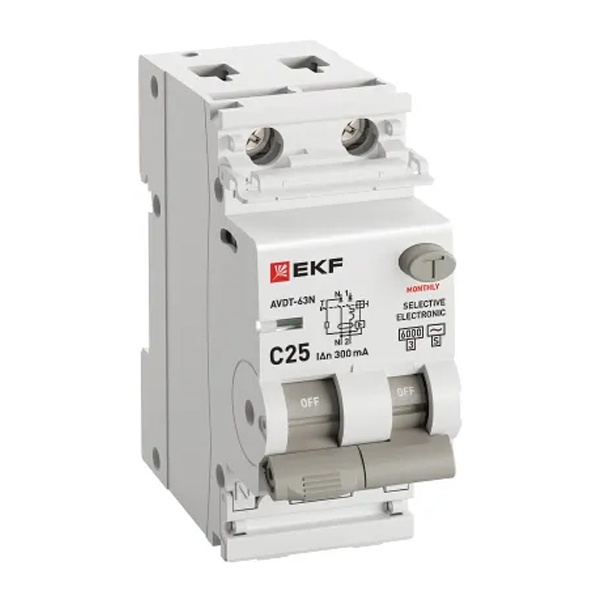

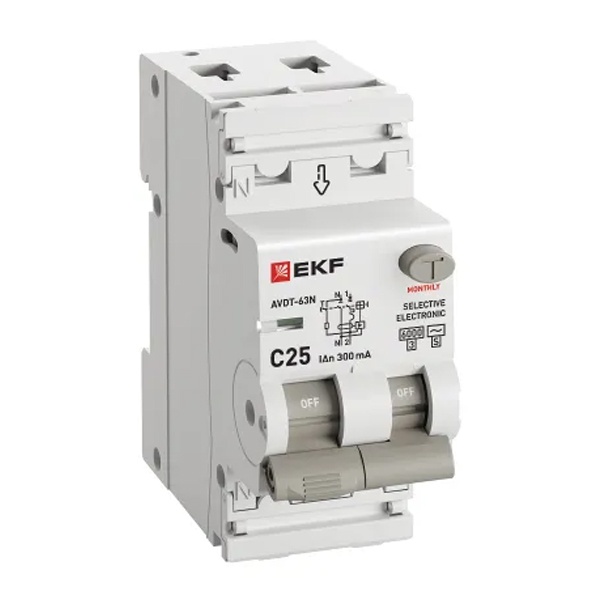

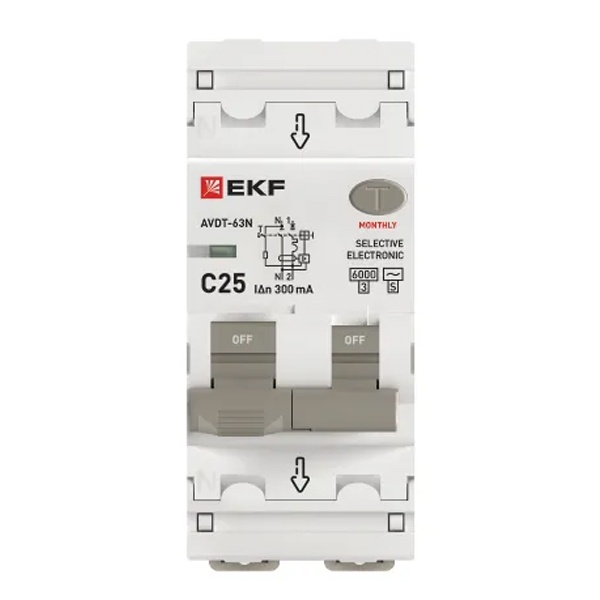

Дифавтомат EKF PROxima АВДТ-63N (S) 1P+N C25А 300мА тип АС однофазный селективный электронный 6кА D63N26ES25C300

Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ ЕКФ Проксима 25 ампер тип АС 300мА D63N26ES25C300

Двухполюсный дифференциальный автомат на 2 модуля закрывает фазу и рабочий ноль в однофазной сети 220–230 В. Выполнен с электронным дифференциальным расцепителем и селективной выдержкой, поэтому отключение по утечке идёт с задержкой. Номинал по току 25 А, характеристика отключения по перегрузке и КЗ — кривая C. Отключающая способность 6 кА. Уставка по дифференциальному току 300 мА, тип АС.

Ставят в щитах для защиты линии от перегрузки и короткого замыкания и для отключения при токах утечки переменного типа. Селективное исполнение применяют там, где нужно разделять срабатывание по утечке между ступенями защиты.

Монтируют на DIN-рейку в двухмодульное место. Подключают питание и отходящую линию через клеммы полюсов 1P+N: фазный проводник через полюс автомата, рабочий ноль через нейтральный полюс, без объединения N с другими цепями после аппарата.
