Четырехмодульное защитное устройство от импульсных перенапряжений со сменным варисторным блоком, класс УЗИП Т1+Т2, 3+1, EKF
Описание

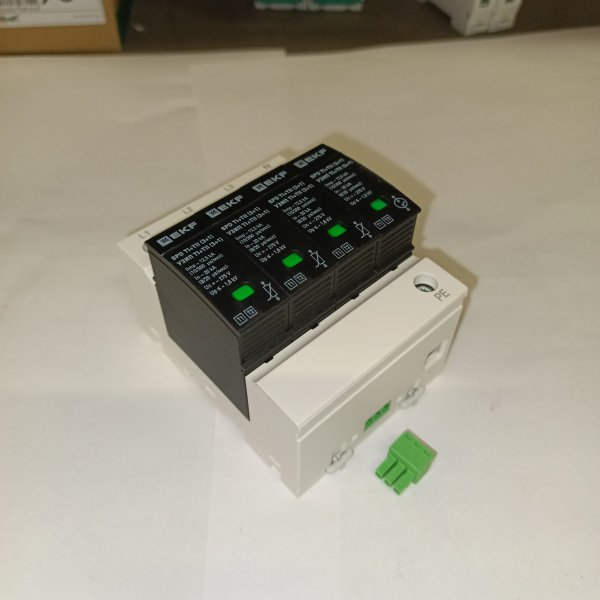

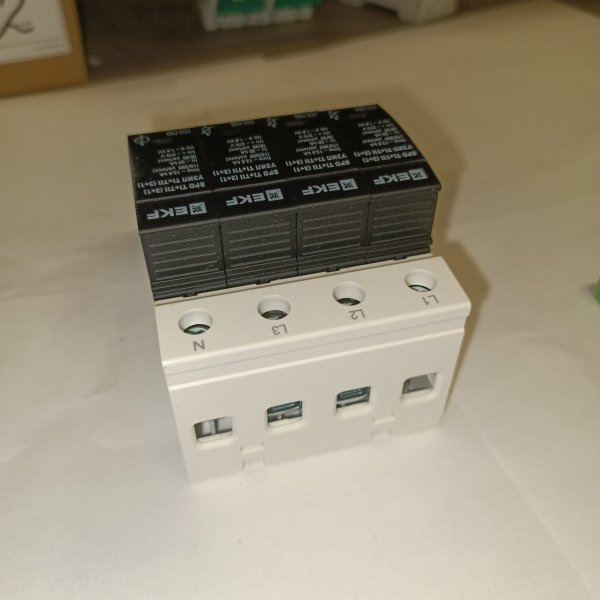

Четырехмодульное защитное устройство от импульсных перенапряжений со сменным варисторным блоком, класс УЗИП Т1+Т2, 3+1, EKF OV12-31-506
Устройство защиты от импульсных перенапряжений (УЗИП) компании EKF предназначено для ограничения переходных перенапряжений и отвода импульсов тока в сетях переменного тока частоты 50 Гц. Имеет 2 класса искрового разрядника Т1+Т2 для защиты от прямых ударов молнии в ВЛ или в систему внешней молниезащиты и срабатывает в качестве 2-ой ступени защиты при ударе молнии. Наличие клеммника для подключения аварийного контакта. Возможна коммутация алюминиевым и медным проводом. Сменный варисторный модуль защиты с индикацией выдерживает не менее 5 срабатываний. Для сетей TN-S схемы «1+1» («3+1») рекомендуются как максимально подходящие в те моменты, когда источник импульса не известен, а схемы «2+0» («4+0») используются когда импульс перенапряжения развивается от земли.
- Характеристики:
- Способ монтажа - DIN-рейка
- Конструктивный размер - 4 модуля

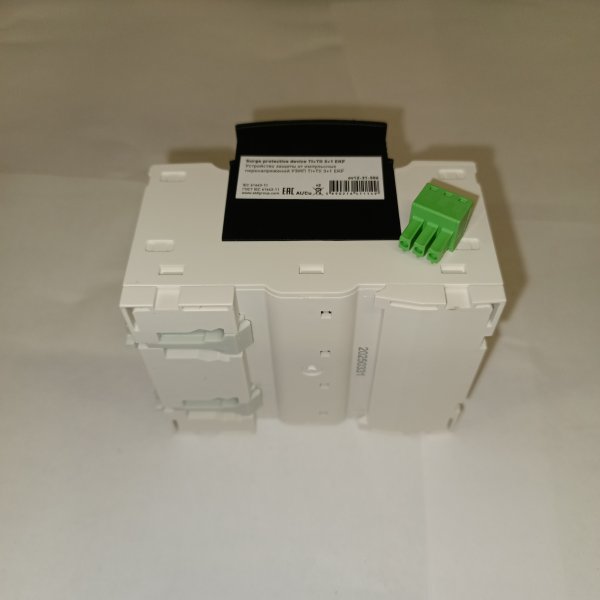

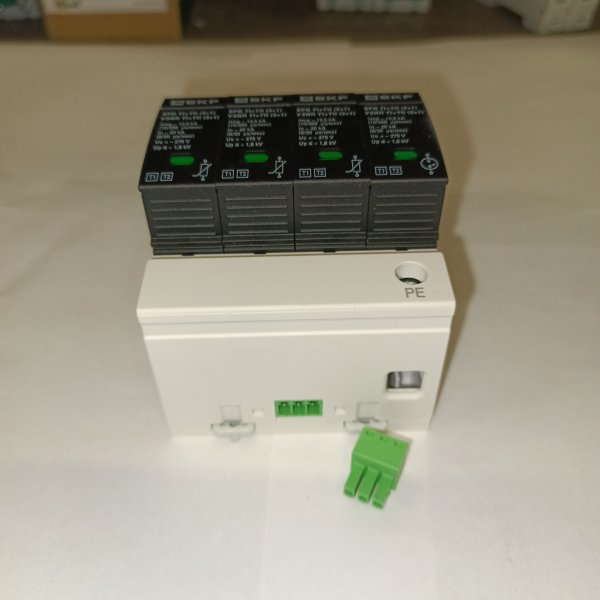

- С контактом дистанционной сигнализации - Да
- Номинальный сброс импульсного тока (8/20 мкс) - 12 кА
- Номинальное напряжение переменного тока (AC) - 230 В
- Класс УЗИП - 1+2
- Сигнал на устройстве - Оптический
- Степень защиты - IP20
- Класс устройства - Класс I + II
- Максимальный разрядный ток (8/20 мкс) - 50 кА
- Максимальное напряжение переменного тока - 275 В
- Размер - 98х66,5х72 мм
Характеристики
| Бренд | EKF |
| Ток разряда максимальный Imax | 50 кА |
| Класс | 1+2 (В+С) |
| Ток разряда номинальный In | 20 кА |
| Сменный картридж | Да |
| Количество полюсов | 3P+N |
Классификация ETIM
ETIMОбзор от AI
Устройство защиты от импульсных перенапряжений EKF Т1+Т2; Iimp-12,5kA In-20kA Uc-275В 3+1 4Р — комбинированное УЗИП (класс I+II), предназначенное для защиты электрической сети и подключенного оборудования от импульсных перенапряжений, возникающих из-за ударов молнии (прямых и наведенных), а также из-за коммутационных процессов в сети. Исполнение 3+1 и 4-полюсная схема обеспечивают комплексную защиту трехфазной сети с нейтралью, включая отдельную защиту цепи N-PE.
Артикул производителя: OV12-31-506
Бренд: EKF
Где используется
- Вводные распределительные устройства и вводные щиты зданий (ГРЩ, ВРУ, ЩО/ЩР).
- Коммерческие и административные объекты: офисы, ТЦ, гостиницы, складские комплексы.
- Частные дома и коттеджи, особенно при наличии наружной молниезащиты или воздушного ввода.
- Промышленные площадки с мощными электроприемниками и частыми коммутациями.
- Объекты с чувствительной электроникой: серверные, системы видеонаблюдения, автоматика, контроллеры, измерительное оборудование.
Назначение
- Отвод и ограничение энергии грозовых токов (класс T1) на вводе объекта.
- Снижение остаточного перенапряжения до безопасного уровня для оборудования (класс T2).
- Повышение надежности работы электроустановки и уменьшение риска отказов электроники из-за импульсных воздействий.
Особенности
- Комбинированный тип T1+T2 — защита как от сильных грозовых импульсов, так и от коммутационных перенапряжений.

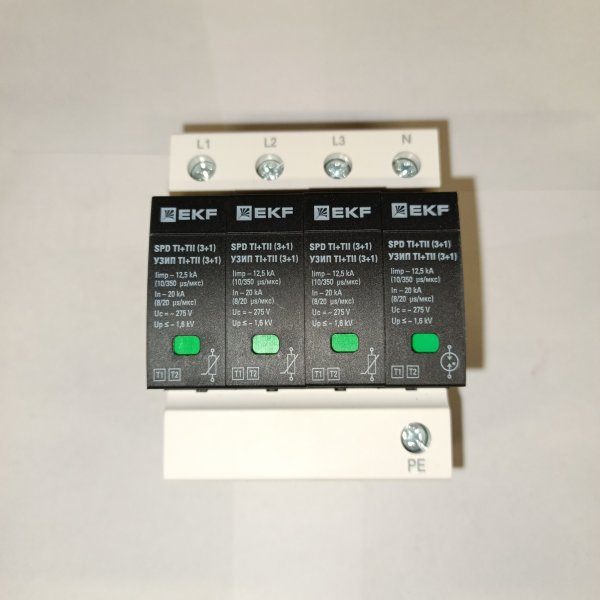

- Схема 3+1 — защита фаз относительно PE и отдельная цепь N-PE, что особенно актуально для сетей с нейтралью и при выполнении молниезащиты.
- 4P (четырехполюсное исполнение) — подходит для трехфазных сетей с нейтральным проводником.
- Uc 275 В — допустимое длительное рабочее напряжение, типичное для применения в сетях 230/400 В.
- Высокая импульсная стойкость — рассчитано на прием мощных импульсов тока без разрушения при соблюдении условий монтажа.
- Рекомендовано для установки на вводе — позволяет сформировать первый барьер защиты для всей электроустановки.
Основные характеристики
- Тип устройства: УЗИП (ограничитель перенапряжений), комбинированный T1+T2
- Импульсный ток молнии (Iimp): 12,5 кА
- Номинальный разрядный ток (In): 20 кА
- Максимально допустимое длительное напряжение (Uc): 275 В
- Схема подключения: 3+1
- Количество полюсов: 4P
- Назначение сети: трехфазная сеть с нейтралью (типовое применение 230/400 В)
- Производитель: EKF
- Артикул: OV12-31-506
Преимущества для покупателя
- Помогает снизить вероятность повреждения бытовой и промышленной электроники при грозах и аварийных переключениях.
- Снижает простои и затраты на ремонт оборудования, повышая устойчивость электроснабжения.
- Подходит как для новых проектов, так и для модернизации существующих щитов при наличии места на DIN-рейке и корректной схемы заземления.
Рекомендации по установке
- Устанавливайте УЗИП как можно ближе к месту ввода питания в здание, чтобы уменьшить длину соединительных проводников.
- Подключайте к качественной системе заземления: эффективность защиты напрямую зависит от сопротивления и правильности PE-проводника.
- Соблюдайте требования проекта и нормативов, а также рекомендации производителя по сечению проводников и защите линии.
- Для многоступенчатой защиты рекомендуется каскадирование: T1+T2 на вводе и T2/T3 ближе к особо чувствительным потребителям.
Важно
- УЗИП не заменяет автоматический выключатель и УЗО/дифавтомат, а дополняет систему защиты.
- Подбор устройства и схема подключения должны соответствовать типу сети и системе заземления на объекте.
