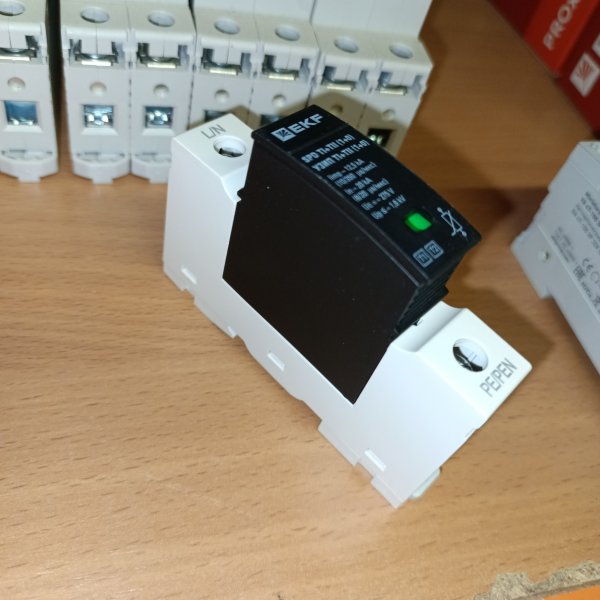

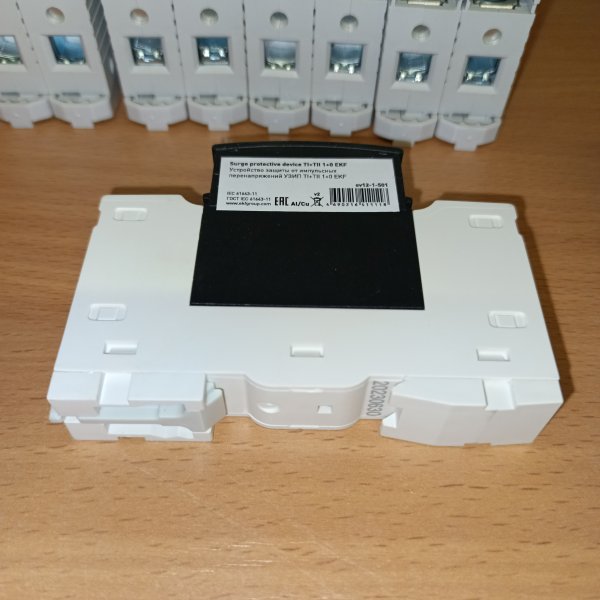

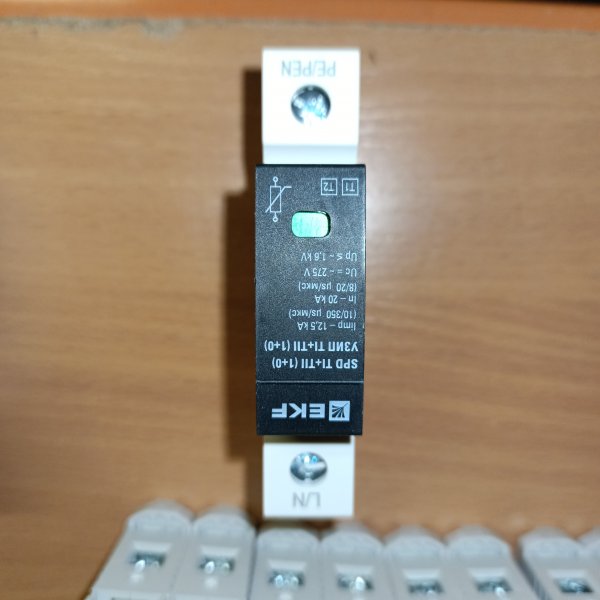

Одномодульное защитное устройство от импульсных перенапряжений со сменным варисторным блоком, класс УЗИП Т1+Т2, 1+0, EKF
Описание
Одномодульное защитное устройство от импульсных перенапряжений со сменным варисторным блоком, класс УЗИП Т1+Т2, 1+0, EKF OV12-1-501
Устройство защиты от импульсных перенапряжений (УЗИП) компании EKF предназначено для ограничения переходных перенапряжений и отвода импульсов тока в сетях переменного тока частоты 50 Гц. Имеет 2 класса искрового разрядника Т1+Т2 для защиты от прямых ударов молнии в ВЛ или в систему внешней молниезащиты и срабатывает в качестве 2-ой ступени защиты при ударе молнии. Наличие клеммника для подключения аварийного контакта. Возможна коммутация алюминиевым и медным проводом. Сменный варисторный модуль защиты с индикацией выдерживает не менее 5 срабатываний. Для сетей TN-S схемы «1+1» («3+1») рекомендуются как максимально подходящие в те моменты, когда источник импульса не известен, а схемы «2+0» («4+0») используются когда импульс перенапряжения развивается от земли.
- Характеристики:
- Способ монтажа - DIN-рейка
- Конструктивный размер - 1 модуль
- С контактом дистанционной сигнализации - Да
- Номинальный сброс импульсного тока (8/20) - 12 кА
- Номинальное напряжение переменного тока (AC) - 230 В
- Класс УЗИП - 1+2
- Сигнал на устройстве - Оптический
- Степень защиты - IP20
- Класс устройства - Класс I + II
- Максимальный разрядный ток (8/20 мкс) - 50 кА
- Максимальное напряжение переменного тока - 275 В
- Размер - 98х66,5х18 мм
Характеристики
| Бренд | EKF |
| Ток разряда номинальный In | 20 кА |
| Сменный картридж | Да |
| Количество полюсов | 1P |
| Ток разряда максимальный Imax | 50 кА |
| Класс | 1+2 (В+С) |
