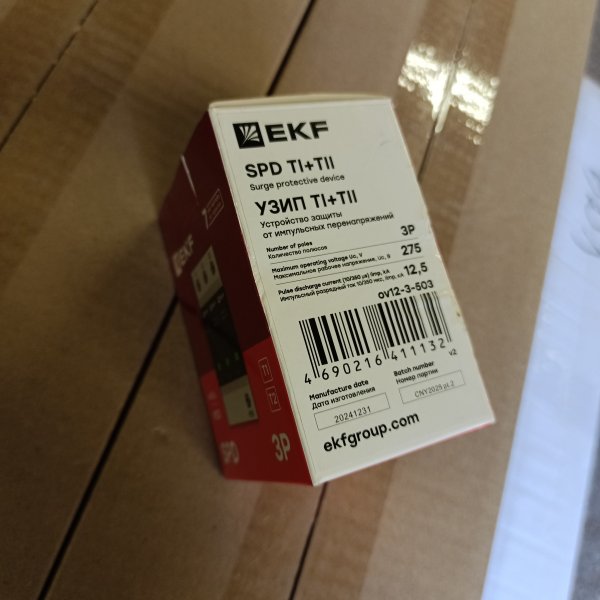

Устройство защиты от импульсных перенапряжений EKF Т1+Т2; Iimp-12,5kA In-20kA Uc-275В 3+0 3Р OV12-3-503

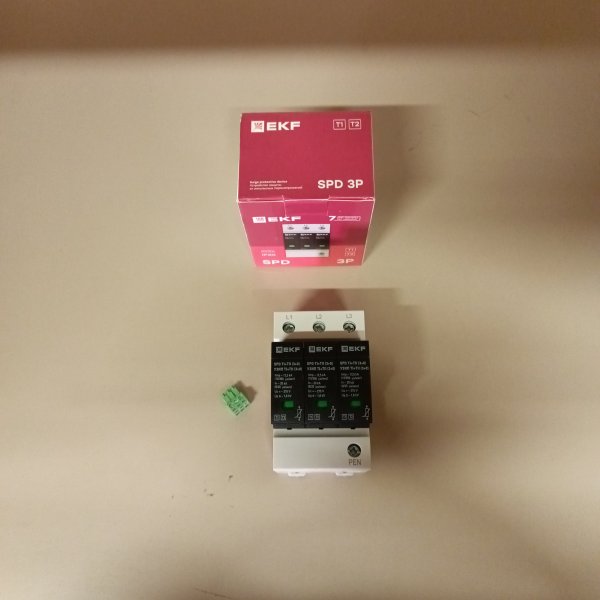

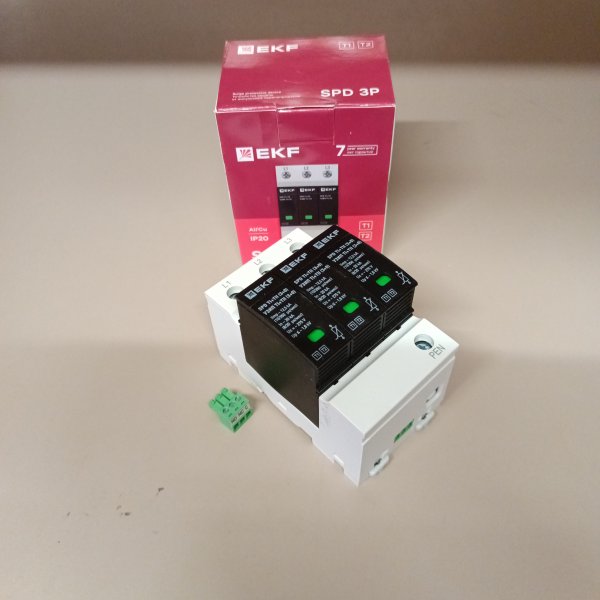

Трехмодульное защитное устройство от импульсных перенапряжений со сменным варисторным блоком, класс УЗИП Т1+Т2, 3+0, EKF OV12-3-503

Устройство защиты от импульсных перенапряжений (УЗИП) компании EKF предназначено для ограничения переходных перенапряжений и отвода импульсов тока в сетях переменного тока частоты 50 Гц. Имеет 2 класса искрового разрядника Т1+Т2 для защиты от прямых ударов молнии в ВЛ или в систему внешней молниезащиты и срабатывает в качестве 2-ой ступени защиты при ударе молнии. Наличие клеммника для подключения аварийного контакта. Возможна коммутация алюминиевым и медным проводом. Сменный варисторный модуль защиты с индикацией выдерживает не менее 5 срабатываний. Для сетей TN-S схемы «1+1» («3+1») рекомендуются как максимально подходящие в те моменты, когда источник импульса не известен, а схемы «2+0» («4+0») используются когда импульс перенапряжения развивается от земли.

Характеристики:
• Способ монтажа - DIN-рейка
• Конструктивный размер - 3 модуля

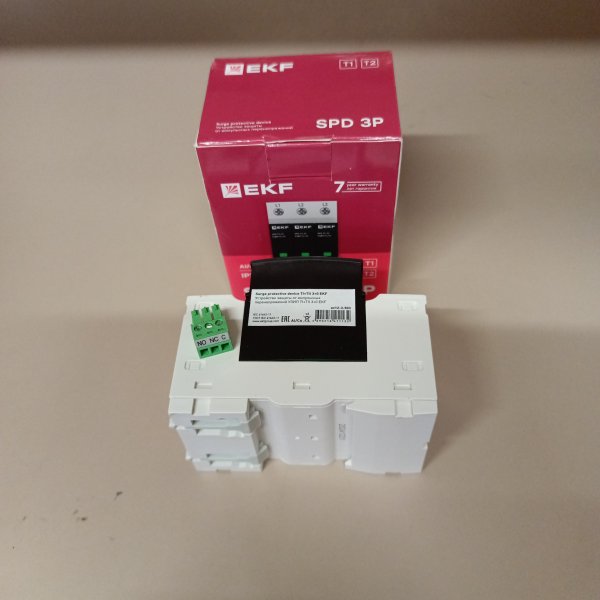

• С контактом дистанционной сигнализации - Да
• Номинальный сброс импульсного тока (8/20 мкс) - 12 кА
• Номинальное напряжение переменного тока (AC) - 230 В
• Класс УЗИП - 1+2
• Сигнал на устройстве - Оптический
• Степень защиты - IP20
• Класс устройства - Класс I + II
• Максимальный разрядный ток (8/20 мкс) - 50 кА
• Максимальное напряжение переменного тока - 275 В
• Размер - 98х66,5х54 мм
