Трехфазный счетчик электрической энергии Меркурий на 380 Вольт с PLC модемом
Описание

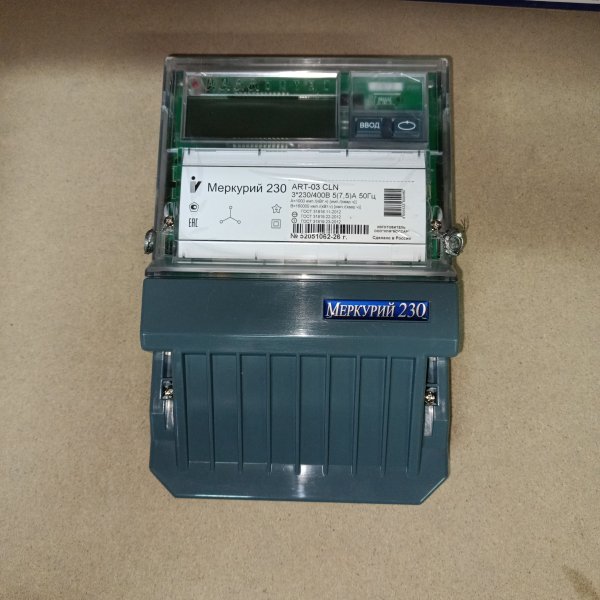

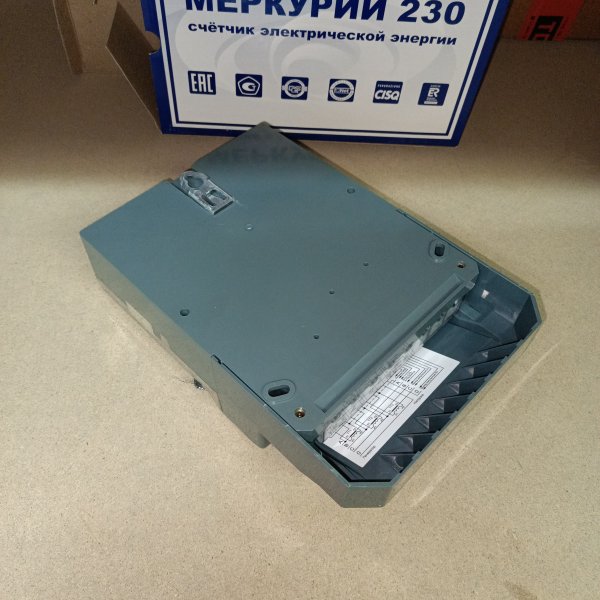

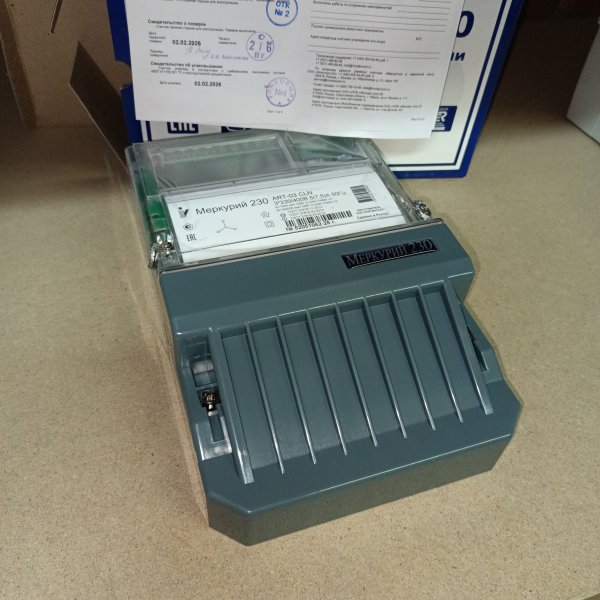

Трехфазный счетчик электрической энергии Меркурий на 380 Вольт с PLC модемом 230ART03СLN
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Функциональные возможности электросчетчика Меркурий 230 ART-03 СLN:
- Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за предыдущие сутки и на начало суток;
- за текущий месяц и на начало месяца;
- за каждый из 11 предыдущих месяцев и на начало месяцев;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
- Измерение следующих параметров электросети:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями;
- частоты сети;
- коэффициентов мощности по каждой фазе и по сумме фаз;
- Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема PLC;
|
| XX | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 7,5 | 0,5S | 1,0 |
| 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3*230(400) | 10 | 100 | 1,0 | 2,0 |
| 03 | 3*230(400) | 5 | 7,5 | 0,5S | 1,0 |
- C - интерфейс CAN
- R - интерфейс RS485
- I - Инфракрасный порт
- L - модем PLC
- G - модем GSM
Отсутствие символа в наименовании счётчика означает отсутствие соответствующей функции.
Характеристики
| Бренд | Инкотекс |
| Напряжение | 400В (3 фазы) |
| Кол-во тарифов | Многотарифный |
| Тип подключения | Трансформаторного |
| Номинальный ток | 5-7,5 А |
| Тип дисплея | Жидкокристаллический |
| Допфункция | CAN |
| Допфункция | PLC |
| Тип установки | На монтажную плату |
| Тип измеряемой энергии | Активная и реактивная мощность |
| Класс точности | 0.5S/1 |
Обзор от AI
Меркурий-230 ART-03СLN — это трехфазный многотарифный счетчик под трансформаторное включение, когда токи в линии уже не «бытовые», и обычный прямой счетчик ставить нельзя. По опыту, эта модель часто выручает там, где нужно аккуратно закрыть учет, получить нормальные показания по тарифам и без лишней возни вписаться в существующую схему.
Где применяется. Его ставят на вводах и распределительных щитах в коммерческих и производственных объектах: небольшие цеха, склады, офисные здания, узлы учета в ТП/ГРЩ, арендаторы с отдельным учетом. За счет трансформаторного включения счетчик работает в связке с токовыми трансформаторами, поэтому подходит для линий с большими нагрузками. Многотарифность актуальна, когда есть договор с раздельным учетом по зонам суток или нужно разделять потребление по тарифам внутри объекта.
Ключевые характеристики (по делу).
- Трехфазный учет, сеть 230/400 В.
- Трансформаторное включение, токовый вход 5–7,5 А (под стандартные вторички ТТ).
- Многотарифный учет.
- Индикация на ЖКИ — показания читаются без «присматривания», удобно на объекте.
- Интерфейсы связи: CAN и PLC-I (передача данных по силовой сети).
Конструктив и практика. В реальной эксплуатации ценится то, что счетчик нормально «дружит» с системами диспетчеризации и опроса: CAN удобен в составе локальной сети устройств, а PLC выручает, когда тянуть отдельный кабель под связь сложно или дорого — данные можно передавать по проводам питания. ЖКИ-дисплей помогает быстро снять текущие значения на месте: электрику не приходится гадать, какой параметр сейчас выведен — все читается привычно, без лишних кнопочных «квестов». Трансформаторная схема подключения дает гибкость: меняется нагрузка, меняются ТТ — учет остается корректным при правильном выборе коэффициентов и настройке.
Что защищает и как работает. Счетчик считает потребленную энергию в трехфазной сети, измеряя напряжение напрямую, а ток — через вторичные цепи трансформаторов тока. Дальше он умножает измеренные значения с учетом заданных коэффициентов трансформации и ведет раздельный учет по тарифным зонам. Связь по CAN/PLC позволяет забирать показания дистанционно, контролировать режимы потребления и, при необходимости, быстрее находить нештатные ситуации по данным учета. Важно понимать базовую вещь: точность учета в трансформаторной схеме сильно зависит от качества монтажа вторичных цепей ТТ — контакт, полярность, целостность и правильное заземление вторички решают больше, чем «магия» самого счетчика.
Почему берут. Его выбирают, когда нужен понятный многотарифный учет на трехфазном вводе и требуется интеграция в систему опроса без лишних переделок. Плюс — рабочий формат для объектов, где кабельные трассы уже забиты и удобнее использовать PLC для передачи данных. И, что немаловажно для эксплуатации, это распространенная линейка: обычно проще с обслуживанием, настройкой и заменой в случае регламентных работ.
Рекомендации по применению. Перед установкой уточните, что объект действительно требует трансформаторного включения, и подберите токовые трансформаторы с подходящими коэффициентами и классом точности под задачу учета. При монтаже вторичных цепей не экономьте на аккуратности: соблюдайте полярность S1/S2, делайте надежные соединения, вторичку ТТ не оставляйте разомкнутой. Для многотарифного учета заранее проверьте, кто и как задает тарифный календарь (сбыт/эксплуатирующая организация) и каким способом планируется опрос — CAN или PLC, чтобы сразу правильно заложить схему связи в щите.
Модель: Электросчетчик Меркурий-230 ART-03СLN 5-7,5А 230/400В многотарифный, трансформаторного включения, ЖКИ, CAN, PLC-I
Артикул производителя: 230ART03СLN
Бренд: Инкотекс
