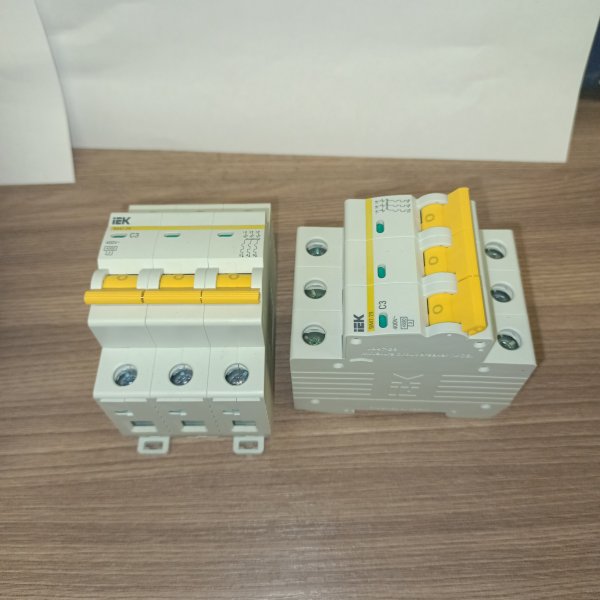

Автоматический выключатель ИЭК ВА47-29 3Р 3А 4,5кА характеристика С (автомат электрический) MVA20-3-003-C

ВА47-29 от IEK на 3 полюса с током 3 А — это тот самый «рабочий» автомат, который ставят, когда нужно аккуратно защитить трёхфазную линию небольшой мощности и не ловить ложные срабатывания на каждом пуске. Серия давно на слуху у монтажников: конструкция понятная, поведение предсказуемое, в щите смотрится и собирается без сюрпризов.

Чаще всего такой автомат встречается в распределительных щитах для трёхфазных цепей управления и вспомогательных нагрузок: питание катушек контакторов, приводов клапанов, небольших насосов, вентиляции, автоматики, сигнализации, цепей КИПиА. Уместен и в небольших мастерских/гаражах, где есть 3-фазное оборудование с малым потреблением, и в квартирных/коттеджных щитах — например, когда нужно выделить отдельную трёхфазную линию на щиток автоматики или отдельный узел.

Ключевые параметры, чтобы сразу понимать, что покупаете:

• 3 полюса (3P) — отключает все три фазы одновременно, без «перекоса» по питанию.
• Номинальный ток 3 А — под небольшие нагрузки и цепи управления, где важна чувствительность к перегрузке.
• Отключающая способность 4,5 кА — для типовых бытовых и лёгких коммерческих сетей, где токи КЗ не запредельные.
• Характеристика срабатывания C — нормально переносит кратковременные пусковые токи (моторчики, трансформаторы, катушки), но не «тянет резину» при реальной аварии.
• Артикул производителя: MVA20-3-003-C — удобно сверять при комплектации щита и замене.

По конструкции здесь всё без экзотики — модульный автомат под DIN-рейку, как и ожидаешь от щитового аппарата. В работе это даёт простые вещи: быстро ставится в ряд, ровно стыкуется с соседними модулями, не требует плясок с креплением. Трёхполюсное исполнение полезно именно в реальной эксплуатации: при аварии или обслуживании вы не оставляете одну фазу «живой» — линия уходит в отключение целиком, что особенно важно на цепях с трёхфазными приводами и на узлах, где есть электронные блоки питания.

Защита у автомата стандартная для своего класса: тепловой расцепитель реагирует на длительную перегрузку (когда линия нагружается больше расчётного и начинает греться), а электромагнитный — на короткое замыкание, когда ток взлетает резко. Характеристика C как раз про баланс: не отстреливает мгновенно от краткого «рывка» на включении, но от КЗ отключает быстро. Для цепей, где бывают пусковые токи, это обычно более спокойный вариант, чем характеристика B.

Почему его берут в щиты: он закрывает типовую задачу защиты трёхфазных малых линий без усложнений; три полюса дают корректное отключение всей группы; номинал 3 А удобен, когда нужно защитить тонкую проводку цепей управления или аккуратно ограничить нагрузку на конкретный узел. Плюс серия распространённая — проще поддерживать одинаковую номенклатуру в щите и быстрее найти замену при обслуживании.

Рекомендации по применению: перед установкой проверьте, что 4,5 кА по отключающей способности подходит под вашу точку установки (ввод рядом с трансформаторной может требовать больше). Номинал 3 А подбирайте от сечения и характера нагрузки: для автоматики и катушек — обычно то, что нужно, а для силовой трёхфазной линии даже небольшого мотора может оказаться маловато. Если в цепи есть заметные пусковые токи — характеристика C уместна, но всё равно лучше ориентироваться на паспорт оборудования и фактическую схему щита.
