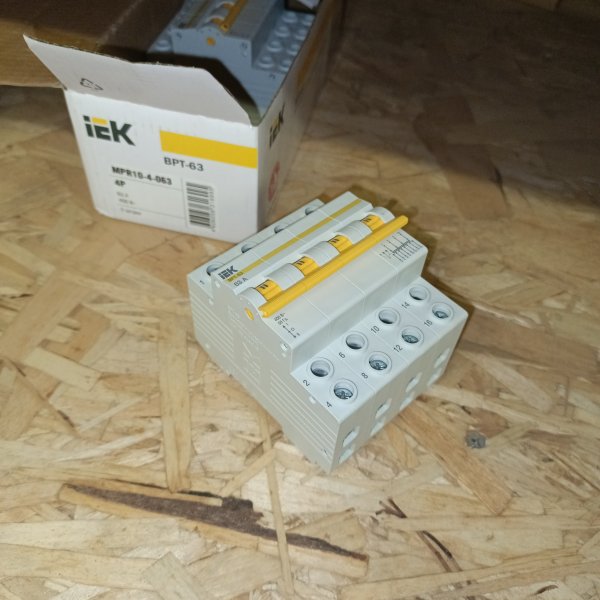

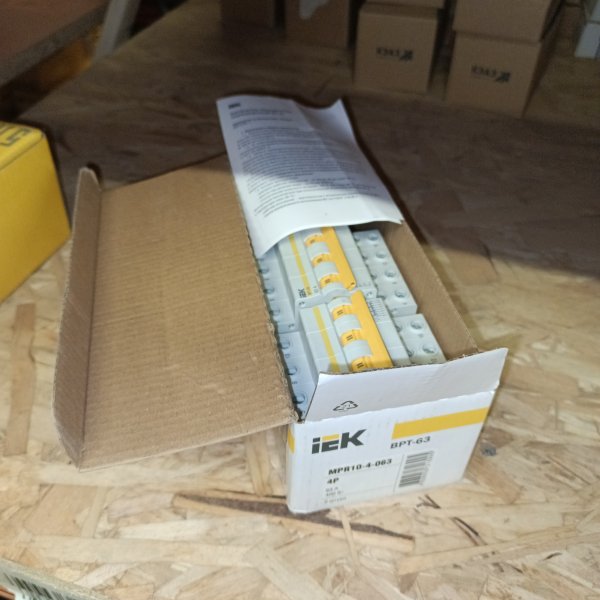

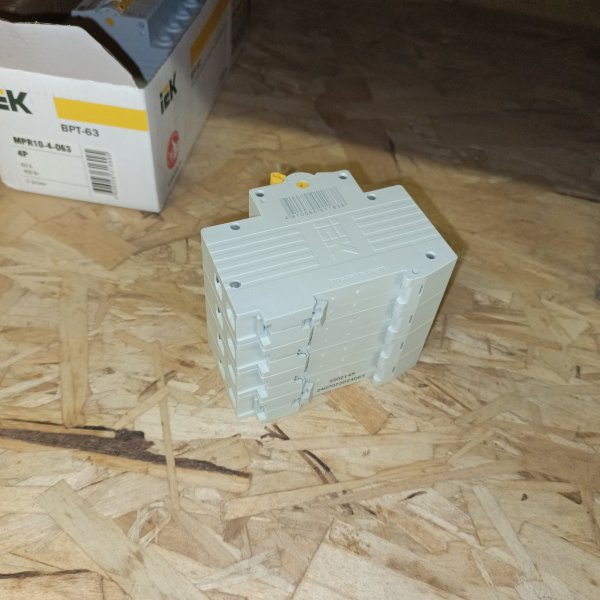

Выключатель-разъединитель трехпозиционный ВРТ-63 ИЭК, четырехполюсный, номинальным током 63 Ампера
Выключатель-разъединитель трехпозиционный ВРТ-63 ИЭК, четырехполюсный, номинальным током 63 Ампера MPR10-4-063
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
- Эффективное переключение электрических цепей.
- Проведение тока в нормальном режиме.
- Оперативное включение и выключение электрических цепей.
- Три фиксированных положения рукоятки I-0-II.
- Среднее положение рукоятки фиксирует нулевое положение контактов.
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
- Фирменный дизайн и гравировка логотипом боковых сторон.
- Характеристики:
- Тип включения или отключения: Переключатель на 2 направления
- Количество переключающих контактов: 4
- Количество полюсов: 4
- Номин ток: 63 А
- Номин раб напряжение: 400 В
- Тип напряжения: Переменный (AC)
- Ширина по количеству модульных расстояний: 72 мм
- Степень защиты - IP: IP20
- Частота сети: 50 Гц
- Номин импульсное выдерживаемое напряжение: 4000 кВ
- Вкл и откл способность: 3 I на Ie
- Напряжение постоянного тока на один полюс: 48 В
- Номин кратковрем выдерж в течении 1 с ток Icw: 12 А
- Мех износостойкость: 30000 циклов
- Электр износостойкость: 10000 циклов
- Макс поперечное сечение проводника: 10 мм2
- Момент затяжки винтов контактных зажимов: 1.2 нм
- Диапазон рабочих температур: -25…+40 °C
- Относительная влажность воздуха: 50% при + 40°С
- Рабочее положение: Вертикальное
- Угол возможного отклонения в рабочем положении: 90 °C
- Категория применения: АС-22В
| Бренд | IEK |
| Номинальный ток | 63 A |
| Количество полюсов | 4 |
| Реверсивный | Да |
| Количество модулей | 4 |
Выключатель/переключатель модульный для распределительного щита EC001545
Выключатель-разъединитель трехпозиционный 4п ВРТ-63 63А IEK MPR10-4-063
Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
Тип установки: модульный, на дин-рейку, на DIN-рейку
Реверсивный модульный рубильник IEK ВРТ-63 — это аккуратный «ручной переключатель» на DIN-рейку, когда нужно без лишней электроники выбрать один из двух вводов и при этом иметь понятное положение рукоятки. Трехпозиционная схема удобна тем, что помимо двух направлений есть четкий «ноль» — разрыв цепи.
Чаще всего его ставят в щитах, где питание может приходить из двух источников: основной ввод и резерв (например, сеть и генератор, два фидера, два ввода в одном объекте). Подходит для обычных распределительных щитов в частных домах, небольших коммерческих помещениях, мастерских, на объектах с трехфазной нагрузкой — везде, где важно вручную и наглядно переключать питание и исключать «параллель» двух линий.
Ключевые характеристики:
- серия ВРТ-63, модульное исполнение под DIN-рейку;
- 4 полюса (4P) — удобно для трех фаз плюс рабочий ноль;
- номинальный ток 63 А;
- трехпозиционный: I – 0 – II;
- трехфазное применение;
- тип аппарата: выключатель нагрузки (рубильник), артикул MPR10-4-063.
Из практики: модульный формат — это про порядок в щите. Рубильник встает рядом с автоматами и УЗО, не требует отдельной панели и выглядит «как штатный элемент», а не как доработка. Трехпозиционная рукоятка дает понятный контроль: видно и рукой ощущается, что сейчас включено — ввод I, ввод II или все отключено. Это сильно снижает шанс ошибиться, когда переключение делают не каждый день.
Что защищает и как работает: рубильник не «лечит» аварии, как автоматический выключатель, а именно коммутирует нагрузку — разрывает и переключает цепь вручную. В положении I питание идет через один комплект контактов, в положении II — через другой, а в положении 0 цепь разомкнута. Смысл реверсивной схемы в том, что два ввода не оказываются соединенными между собой: вы выбираете один источник и отключаете другой.
Почему берут: когда нужно простое и предсказуемое ручное переключение без контакторов и автоматики; когда важно иметь «механический ноль» в щите; когда требуется коммутировать трехфазную линию с нейтралью одним движением.
Рекомендации по применению: подбирайте аппарат по току линии и сечению проводника с запасом, а переключение делайте осознанно: сначала в «0», затем на нужный ввод — так привычнее и безопаснее. Если планируется резерв от генератора, заранее продумайте схему ввода, маркировку вводов и проверку отсутствия обратной подачи напряжения.
Добрый день, Александр.
Ввод в шкаф может быть и сверху и тогда расположение вводных клемм сверху логично.
Более развернуто Вы можете получить ответ на свой вопрос в отделе технической поддержки ИЕК
