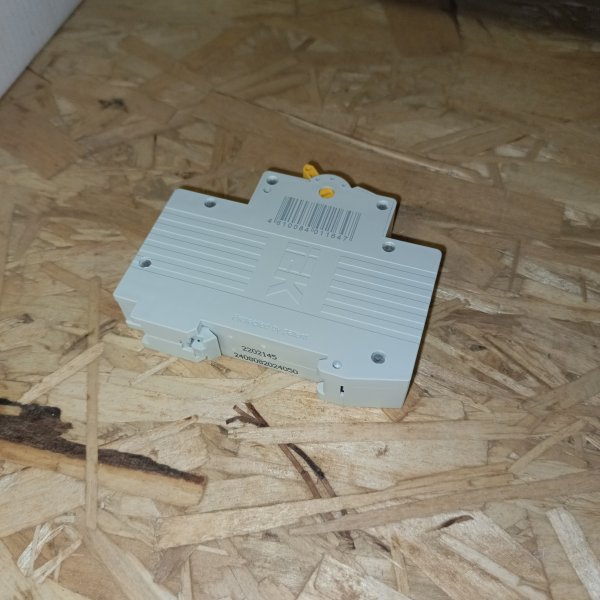

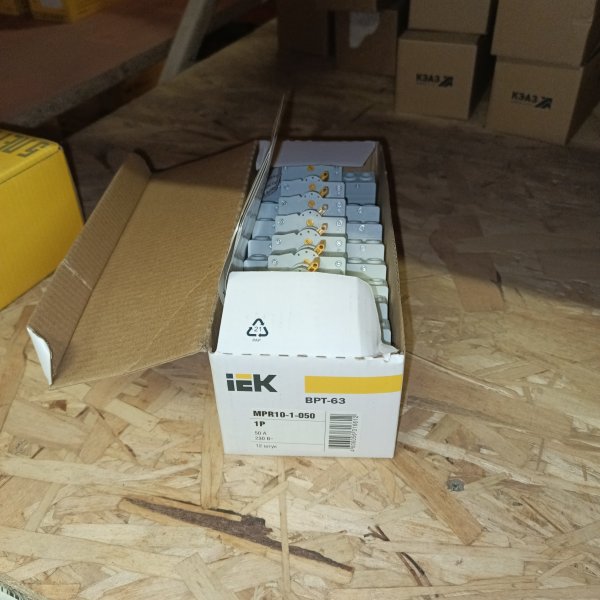

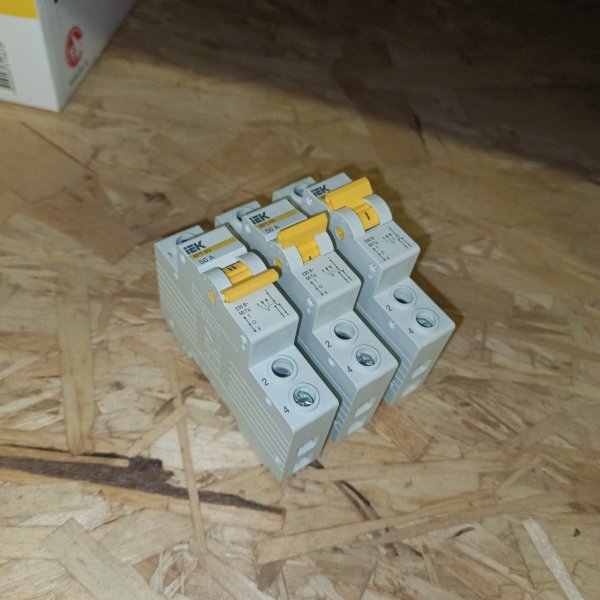

Выключатель-разъединитель трехпозиционный ВРТ-63 ИЭК, однополюсный, номинальным током 50 Ампер
Описание
Выключатель-разъединитель трехпозиционный ВРТ-63 ИЭК, однополюсный, номинальным током 50 Ампер MPR10-1-050
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
- Эффективное переключение электрических цепей.
- Проведение тока в нормальном режиме.
- Оперативное включение и выключение электрических цепей.
- Три фиксированных положения рукоятки I-0-II.
- Среднее положение рукоятки фиксирует нулевое положение контактов.
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
- Фирменный дизайн и гравировка логотипом боковых сторон.
- Характеристики:
- Тип включения или отключения: Переключатель на 2 направления
- Количество переключающих контактов: 1
- Количество полюсов: 1
- Номин ток: 50 А
- Номин раб напряжение: 230 В
- Тип напряжения: Переменный (AC)
- Ширина по количеству модульных расстояний: 18 мм
- Степень защиты - IP: IP20
- Частота сети: 50 Гц
- Номин импульсное выдерживаемое напряжение: 4000 кВ
- Вкл и откл способность: 3 I на Ie
- Напряжение постоянного тока на один полюс: 48 В
- Номин кратковрем выдерж в течении 1 с ток Icw: 12 А
- Мех износостойкость: 30000 циклов
- Электр износостойкость: 10000 циклов
- Макс поперечное сечение проводника: 10 мм2
- Момент затяжки винтов контактных зажимов: 1.2 нм
- Диапазон рабочих температур: -25…+40 °C
- Относительная влажность воздуха: 50% при + 40°С
- Рабочее положение: Вертикальное
- Угол возможного отклонения в рабочем положении: 90 °C
- Категория применения: АС-22В
Характеристики
| Бренд | IEK |
| Номинальный ток | 50 A |
| Количество полюсов | 1 |
| Реверсивный | Да |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Реверсивный модульный рубильник IEK ВРТ-63 на 50 А — это тот самый аккуратный «переключатель ввода», когда нужно без лишней автоматики вручную перекинуть питание с одной линии на другую и при этом иметь понятное среднее положение «0». В щите он выглядит как обычный модульный аппарат на DIN-рейке, но по смыслу решает задачу, которую часто пытаются закрыть парой автоматов (и зря).
Где применяется
Чаще всего такие рубильники ставят в вводных щитах квартир, частных домов и небольших коммерческих объектов, когда есть два источника: основная сеть и резерв (генератор, инвертор, второй ввод). Также его берут для переключения групп или линий в однофазных схемах, где нужно быстро и наглядно выбрать направление питания, не оставляя «параллельных» включений. ВРТ-63 удобен там, где важна простота: подошел к щиту, перевел рычаг — и сразу понятно, какая линия сейчас активна.
Ключевые характеристики
- Серия/тип: модульный реверсивный рубильник (выключатель нагрузки), трехпозиционный.
- Количество полюсов: 1P (однофазные цепи по одному проводнику).
- Номинальный ток: 50 А.
- Положения: I – 0 – II (лево/выкл/право).
- Монтаж: на DIN-рейку в составе щита.
- Артикул производителя: MPR10-1-050.
Конструктивные и практические особенности
Самое ценное в трехпозиционном реверсе — четкая «нейтраль» по центру. Это не просто удобство, а дисциплина в переключениях: сначала уводите в «0», затем включаете нужный ввод. В щитах, где доступ к аппаратам ограничен, такая логика снижает шанс ошибок. Модульный формат тоже играет на руку: аппарат ставится рядом с вводными автоматами и УЗО, выглядит и обслуживается как обычное DIN-оборудование, без отдельных панелей и громоздких рубильников на дверце.
Что защищает / как работает
Важно понимать роль рубильника. Он не «лечит» перегрузку и короткое замыкание — этим занимаются автоматические выключатели и предохранители. Реверсивный рубильник делает другое: надежно разрывает цепь под нагрузкой и механически переключает питание между двумя направлениями, не допуская одновременного включения обоих. В позиции «0» линия разомкнута, что удобно для обслуживания: можно гарантированно снять напряжение именно этим аппаратом, а не полагаться на случайные отключения где-то выше по схеме.
Почему берут
Берут, когда нужна понятная ручная схема резервирования без электроники и контакторов. С ним проще добиться нормальной развязки между «основой» и «резервом» и не городить сомнительные решения из двух автоматов. Еще плюс — визуальная наглядность: положение рукоятки сразу показывает состояние, а при ревизии щита электрику не приходится гадать, как именно реализовано переключение.
Рекомендации по применению
Рассчитывайте аппарат по току линии и закладывайте запас с учетом реальной нагрузки, особенно если на резерве будет генератор. В схеме обязательно должен быть отдельный автомат(ы) защиты от КЗ/перегрузки — рубильник их не заменяет. При подключении соблюдайте одинаковую логику: один ввод на «I», второй на «II», а в щите подпишите линии — это экономит время и исключает путаницу при переключении. Если сомневаетесь по полюсам: 1P подходит для разрыва одного проводника, а для полного отключения фазы и нейтрали обычно выбирают многополюсные решения под конкретную схему.
